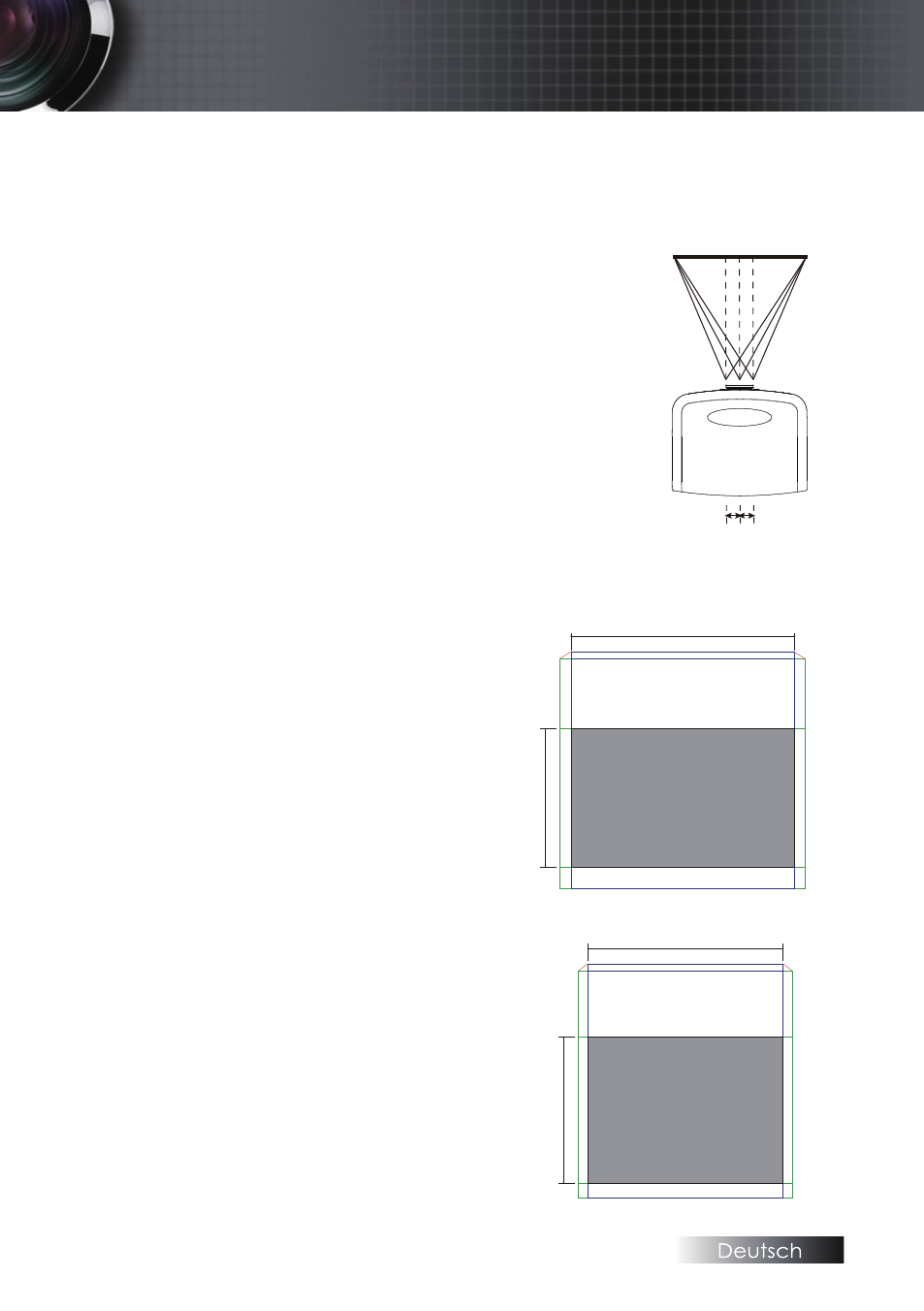

Einstellen der horizontalen Bildposition
Vom Objektiv als mittlere Position aus gesehen
kann die Bildlage horizontal um bis zu 5 % der
Bildbreite nach links oder rechts verschoben
werden. Die nachstehende Abbildung des
Objektivversatz-Bereichs verdeutlicht dies.
Linke Seite
(W/2) x 10% (W/2) x 10%
Rechte Seite
Leinwandbreite
(W)
Abbildung des Objektivversatz-Bereichs
W
H
H5%
H50%
H15%
W5%
W5%
Wenn W und H bei 0 % Versatzposition sind
Max. H-Versatz nach oben = H x 55 %
Max. H-Versatz nach unten = H x 15 %
Max. B-Versatz = B x 5 %
Bei max. B-Versatz von B x 5 %
Max. H-Versatz = H x 50 %
Bei max. H-Versatz von H x 55 %
Max. B-Versatz = H x 0 %
WXGA / WUXGA
Wenn W und H bei 0 % Versatzposition sind
Max. H-Versatz nach oben = H x 50 %
Max. H-Versatz nach unten = H x 10 %
Max. B-Versatz = B x 5 %
Bei max. B-Versatz von B x 5 %
Max. H-Versatz = H x 45 %
Bei max. H-Versatz von H x 50 %
Max. B-Versatz = H x 0 %
W
H
H5%
H45%
H10%
W5%
W5%
XGA
