Installation
Verbinden Sie den LNB mit Hilfe des 2 m langen N-Anschlusskabels (im Lieferumfang enthalten) mit
dem Transmitter.
Schließen Sie die DVB-T-/DAB-/FM-Antenne über ein F-Anschlusskabel am Transmitter an.
Stellen Sie anschließend mit einem optischen OAK 0xx-01 Kabel eine Verbindung zwischen dem
Transmitter und den OPU Konvertern oder den OVE Verteilern her.
Beachten Sie, dass vor dem Anschluss des optischen Kabels die Kunststoffenden der FC/PC Stecker
gesäubert werden müssen. Jede Verunreinigung kann zu Störungen, Dämpfungen und schlechten
Messwerten führen.
Bild 3 Bild 4

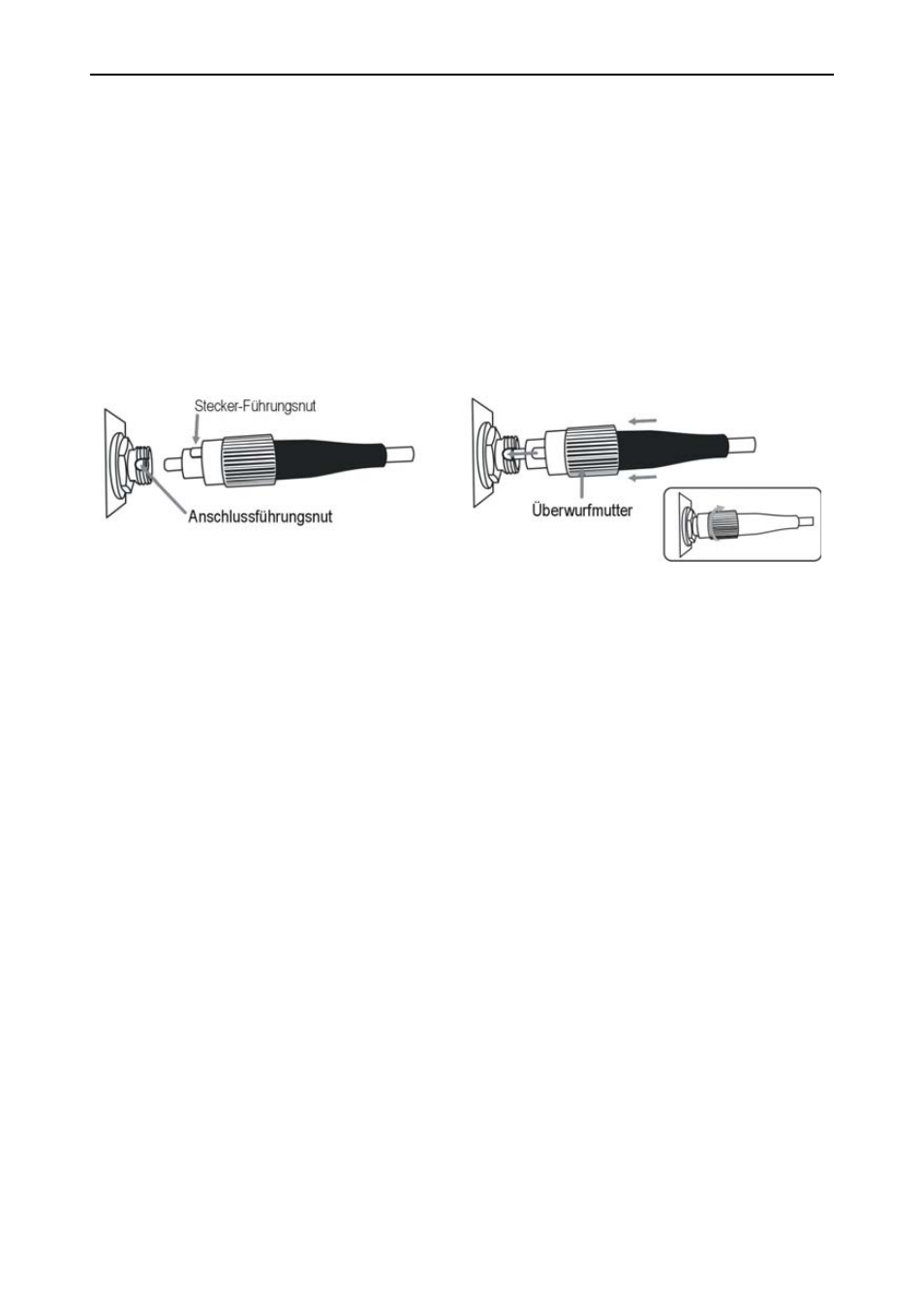

Abb. 5: Anschluss der FC/PC-Stecker
Beachten Sie ferner, dass beim Aufdrehen des FC/PC-Stecker die Führungsnut vom FC/PC-Stecker
mit der Anschlussführungsnut zusammenpassen (siehe Bild 3 + 4 ).
Achten Sie bei der Installation des Lichtwellenleiter-Kabels darauf, dass das Kabel nicht geknickt wird.
Nichtbeachten der Anweisungen kann zu Störungen, Dämpfungen und schlechten Messwerten führen.
!
