Produktbeschreibung
2.1 Anwendungsgebiete
Die optischen Geräte von Axing dienen ausschließlich zur Verwendung in Empfangsanlagen von SAT-
ZF und DVB-T-/DAB- und FM-Signalen.
Das Nichtbeachten der Bestimmungen und Anwendungsgebiete führt zum Verlust der Garantie oder
Gewährleistung.
2.1.1 Grundprinzip
Der optische Transmitter OCO 2-00 verfügt über einen DVB-T-, DAB- und FM-Eingang für eine
Antenne und einen SAT-ZF-Eingang für den LNB mit N-Anschluss.
Im LNB werden die 4 Ebenen VL, HL, VH und HH hintereinander gelegt (gestapelt) und in einem
Frequenzbereich von 950 MHz bis 5450 MHz an den Transmitter weitergeleitet.
Das terrestrische- und das SAT-ZF-Signal werden in ein optisches Signal umgewandelt und stehen an
zwei optischen Ausgängen zur Verfügung.

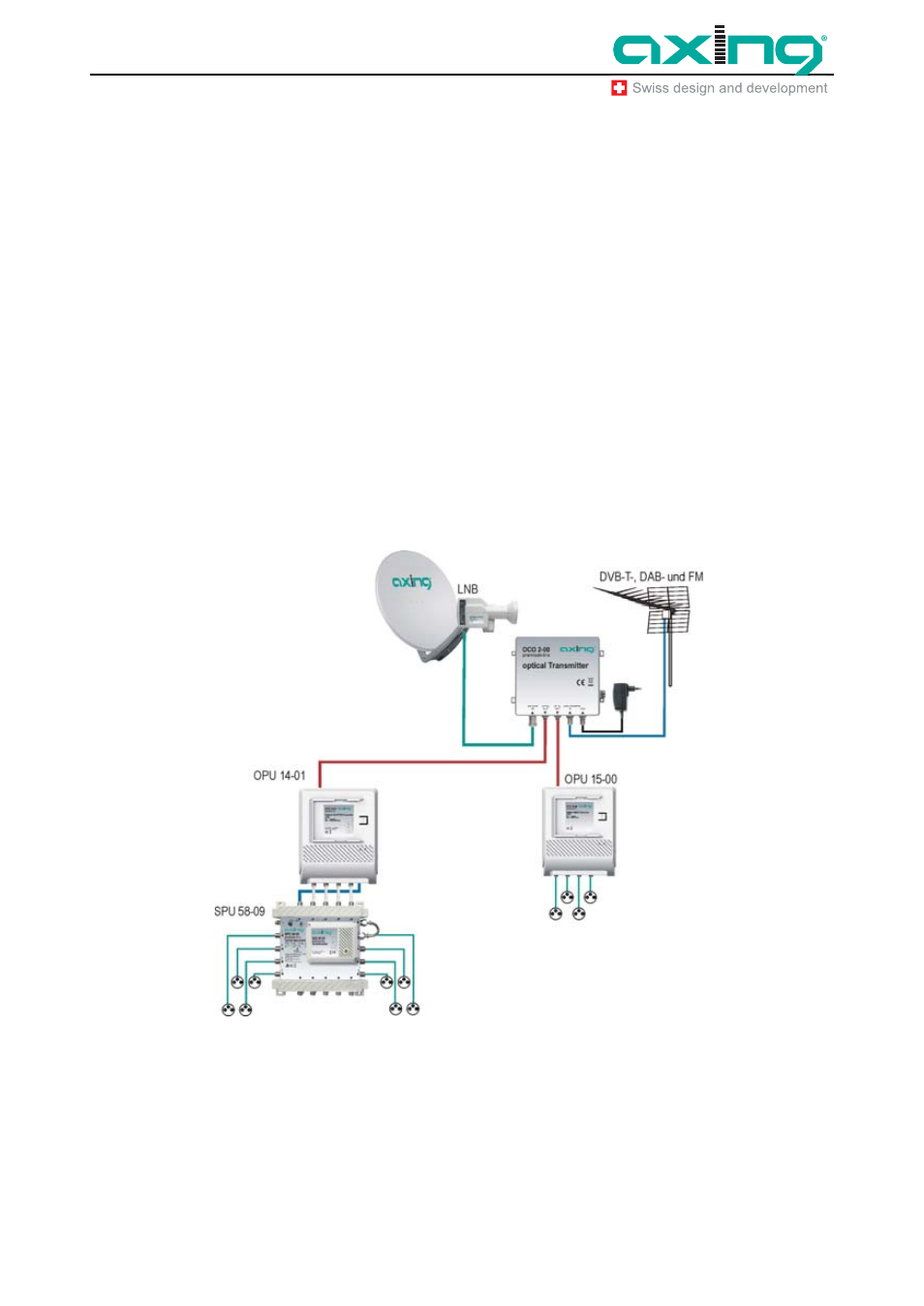

Abb. 2: Grundprinzip
Die optischen Konverter OPU 14-00/-01 oder OPU 15-00 wandeln die optischen Signale wieder in
SAT-Signale um.
2.1.2 Verteilung der optischen Signale
Der optische Transmitter OCO 2-00 bietet in Verbindung mit optischen Verteilern OVE X-01 und den
optischen Konvertern OPU 14-00/-01 OPU 15-00 die Möglichkeit, große Verteilnetze zu realisieren und
