MK (E2.1) 10/2014 Seite 17/72
2.3 Seitliches Bedienfeld MK

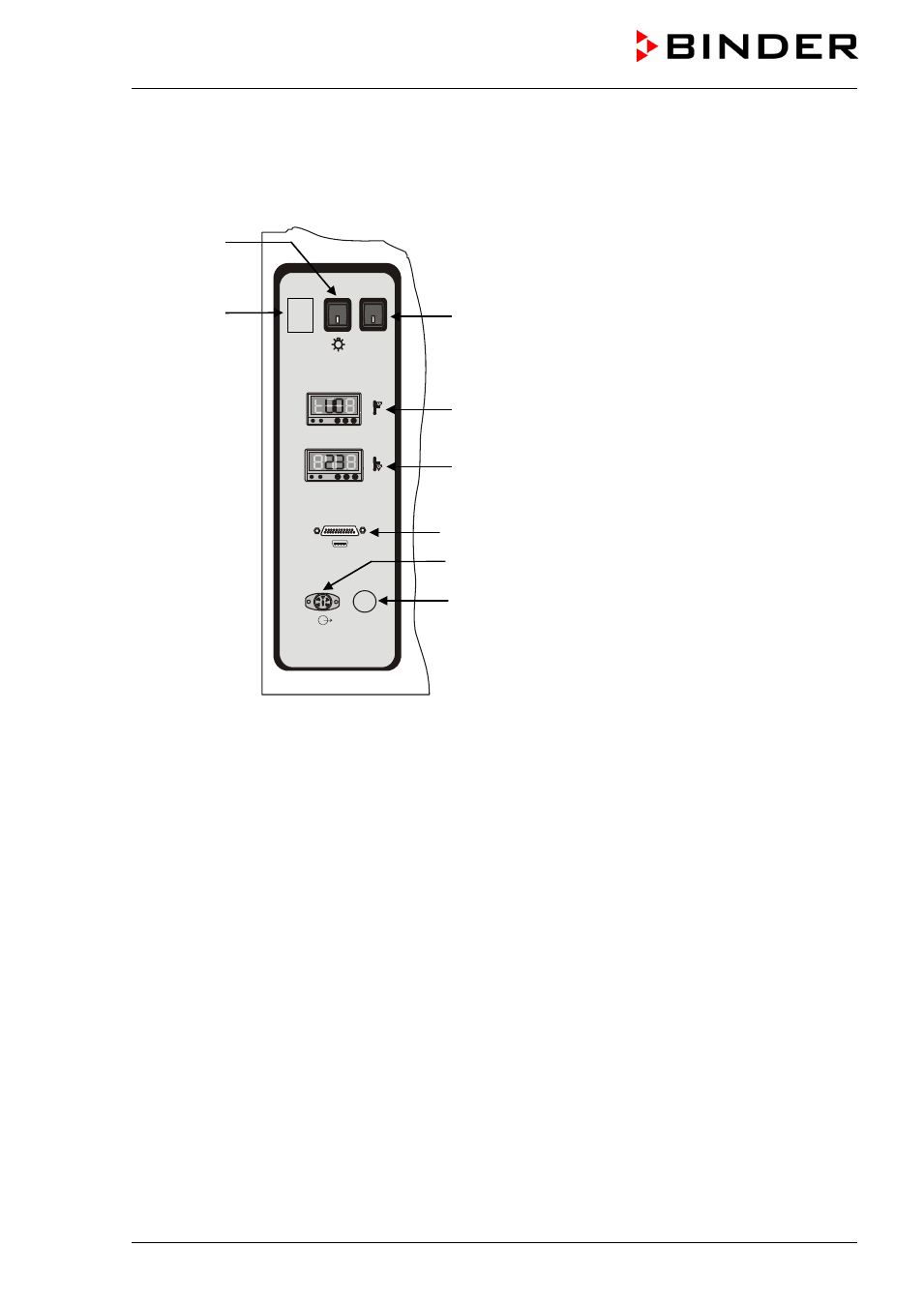

Abbildung 5: Seitliches Bedienfeld an der linken Seite der Kältemaschine
mit Optionen Über-/Untertemperatursicherung und Analogausgang
(3) Reserveplatz für optionalen Schalter
(4) Schalter Innenbeleuchtung
(5) Schalter RESET für Über-/Untertemperatursicherung Klasse 2 (Option, Kap. 11.3)
(6) Über-/Untertemperatursicherung (Option, Kap. 11.3)
(6a) Modul für obere Temperaturgrenze
(6b) Modul für untere Temperaturgrenze
(7) Serielle Schnittstelle RS 422
(8) Analogausgang (Option)
Die aktuelle Temperatur wird als Analogsignal 4-20 mA auf eine DIN Buchse ausgegeben. Messbe-
reich 4 mA = -40 °C, 20 mA = +180 °C.
(9) nicht verwendet
RESET CL. 2.0
(5)
(6a)
(6b)
(7)
(8)
(9)
(4)
(3)
