5. Funktion
5-1 Drehung
Dieses Produkt erlaubt eine Rotation in jede vom Benutzer gewünschte Stellung.
Halten Sie sich bitte an folgende Anweisungen während der Installation, um mögliche
Produktschäden und/oder Fehlfunktionen zu vermeiden.
Nach der Montage führen Sie untenstehende Schritte aus, um das DISPLAY in die
gewünschte Position zu bringen.

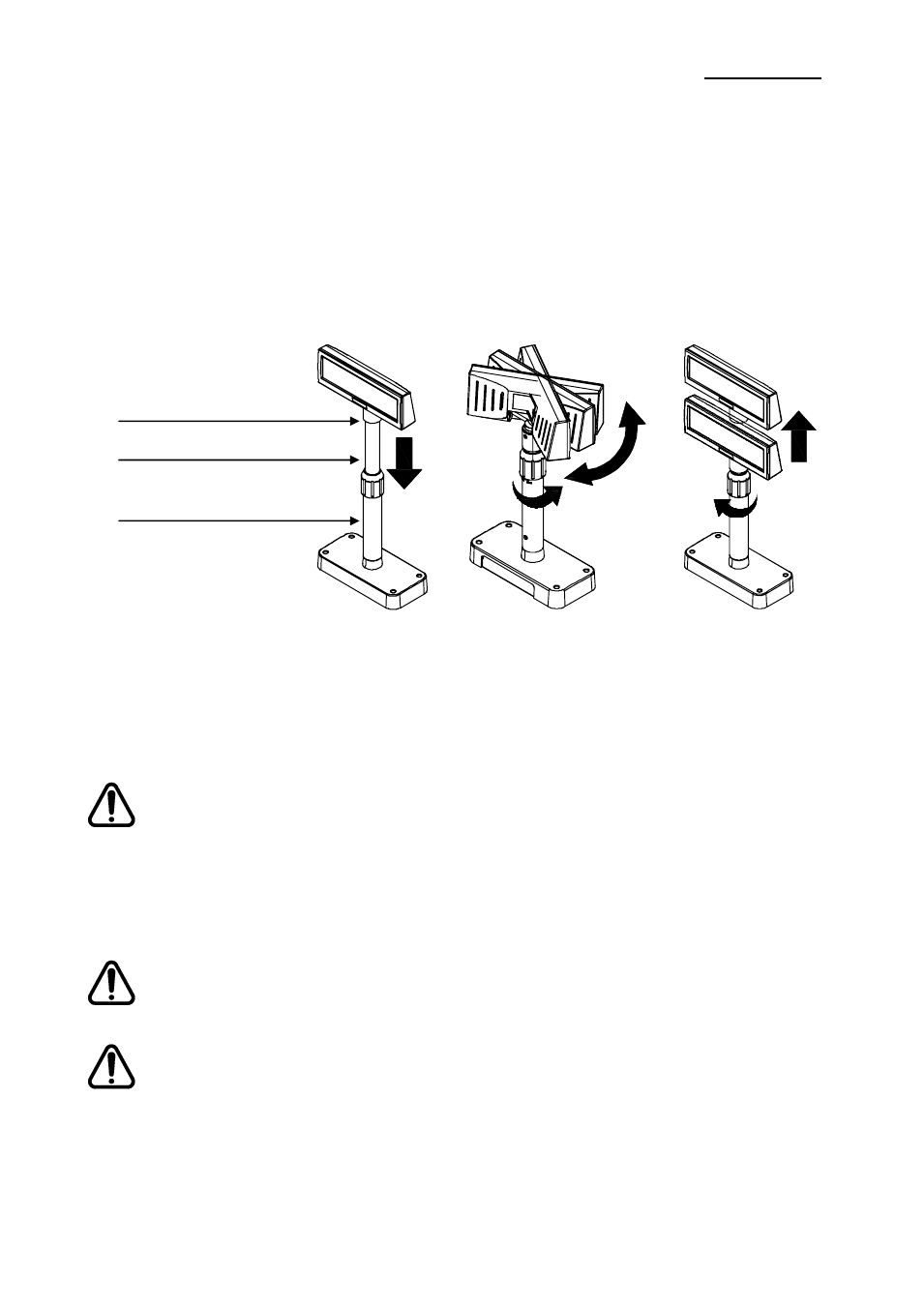

(a) (b) (c)
(a) Senken Sie das Display in Pfeilrichtung ab.
Lösen Sie die Feststellschraube zum Absenken.
(Sehen Sie auf das Produktetikett - Ö FFNEN/SCHLIESSEN.)
(b) Drehen Sie das DISPLAY in die gewünschte Position.
Führen Sie nicht mehr als eine volle Drehung des Displays in eine Richtung aus.
(Vorsicht
– da das Display unendlich weitergedreht werden kann.)
(c) Nachdem Sie das Display in die gewünschte Position gedreht haben, schließ en Sie die
Feststellschraube. (Bei der Erhöhung des Displays wird eine laterale Bewegung
verhindert.) Stellen Sie sicher, dass die Feststellschraube nach Erhöhung des Displays
in die gewünschte Position festgeschraubt ist.
Da ein Ü berdrehen der Feststellschraube zu Produktschaden und/oder
Fehlfunktion führen kann, schrauben Sie diese nur so fest, dass das DISPLAY
feststeht und sich nicht bewegen kann.
Stellen Sie sicher, dass das DISPLAY ganz abgesenkt ist bevor sie es drehen –
wie in Figur (a) abgebildet. Beim Drehen des Displays in nicht ganz abgesenkter
Position wird ein Klicken hörbar.Dieses Geräusch weist nicht auf ein Produktschad-
en hin, sondern resultiert aus der Friktion zwischen Stangenhauptteil und dem
Rotationsteil der Stangenjustierung. Wenn das DISPLAY voll abgesenkt ist, wird
dieses Geräusch nicht erzeugt.
FESTSTELL SCHRAUBE
STANGEN-JUSTIERUNG
HAUPTSTANGE
