6-2 Serieller Anschluss

6-2-1 Host-Schnittstellenstecker

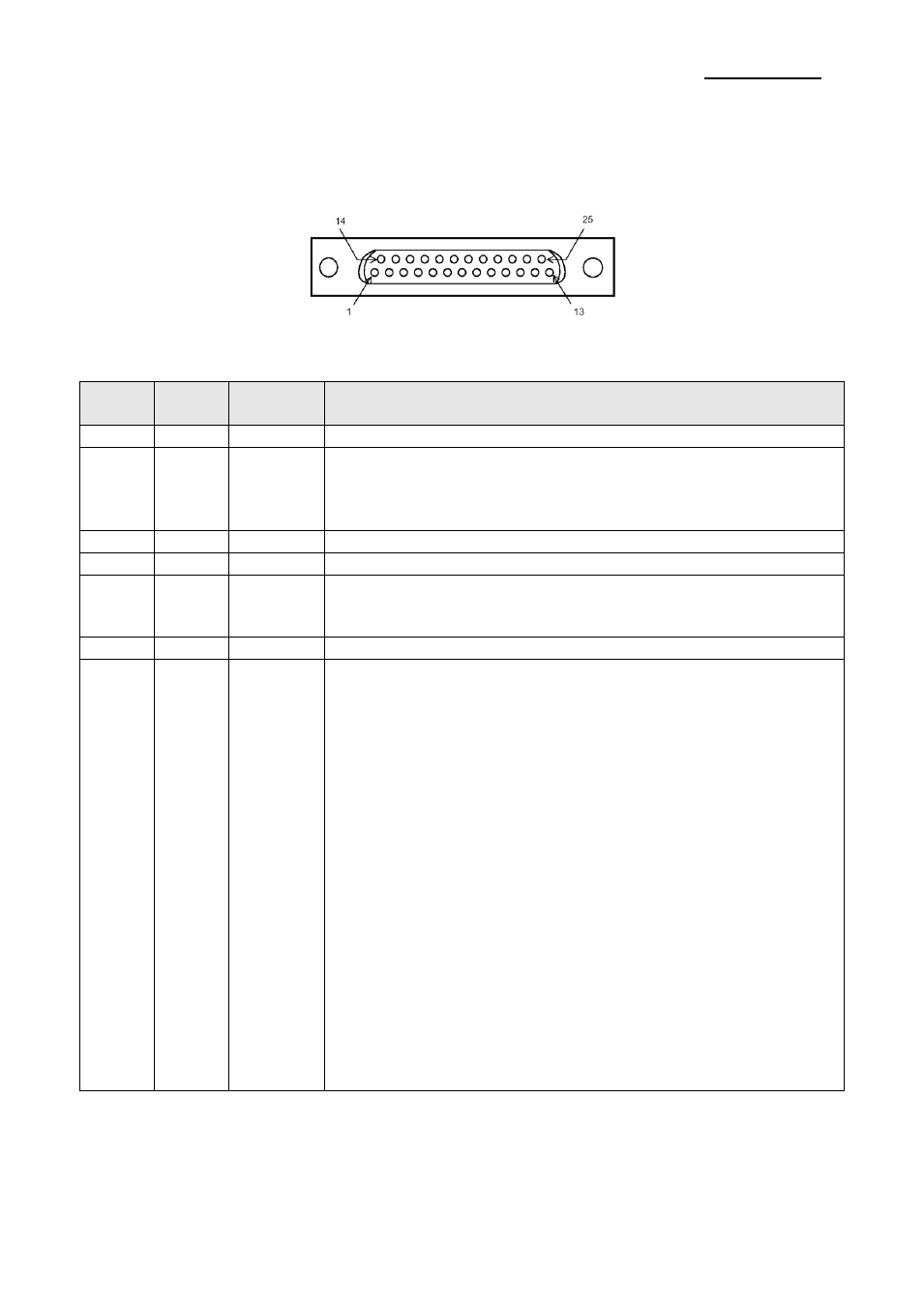

Die Option Sockel bietet den Host-Schnittstellenanschluss (D-SUB, 25-polig, Buchse).

6-2-2 Signalzuordnungen Host-Schnittstellenanschluss

Pin
NO

Signal

Name

Signal-

richtung

Funktion

1

FG

-

Gehäusemasse

2

TXD

Ausgang

1) Bei Anschluss des BDC-1000 bei Durchgangs-
anschluss: Datenübertragung vom Host zum Drucker.
2) Bei Anschluss des BDC-1000 als Einzelgerät:

Datenübertragung vom DM zum Host.

3

RXD

Eingang

Datenempfang vom Host (Host → DM)

4(*1)

RTS

Ausgang

Wie DTR.

6(*2)

DSR

Eingang

Zeigt an, ob der Host für den Datenempfang bereit.

[SPACE]: Der Host ist empfangsbereit.
[MARK]: Der Host ist nicht empfangsbereit.

7

GND

-

Messerde

20(*1)

DTR

Ausgang

Hierüber wird angezeigt, ob das Display bereit ist, Daten zu
empfangen.

[SPACE]: Das Display ist empfangsbereit.
[MARK]: Das Display ist nicht empfangsbereit.
[DTR MARK]

DTR zu MARK unter folgenden Bedingungen:
① Zeitraum zwischen erstem Einschalten bis

das Display in die Empfangsbereitschaft übergeht.

② Bei Selbsttestausführung.
③ Wenn der verbleibende Speicherplatz im Empfangspuffer

40 Bytes oder weniger beträgt (Status Puffer voll).

④ Wenn [DSR MARK] an ist, wenn der Drucker über einen

Befehl eines Peripheriegerätes ausgewählt wird.

[DTR SPACE]
DTR zu SPACE unter folgenden Bedingungen:

① Wenn das Display in die Empfangsbereitschaft übergeht

nach dem Einschalten.

② Nach Beendigung des Selbsttests.
③ Wenn der verbleibende Speicherplatz im Empfangspuffer

50 Bytes oder mehr beträgt, nachdem er bei 40 Bytes
oder weniger lag.


HINWEISE
(*1) Stellen Sie sicher, dass Sie entweder einen der RTS oder den DTR-Anschluss

verwenden. Anderenfalls: kann die integrierte RS-232-Treiberschaltung beschädigt
werden.
