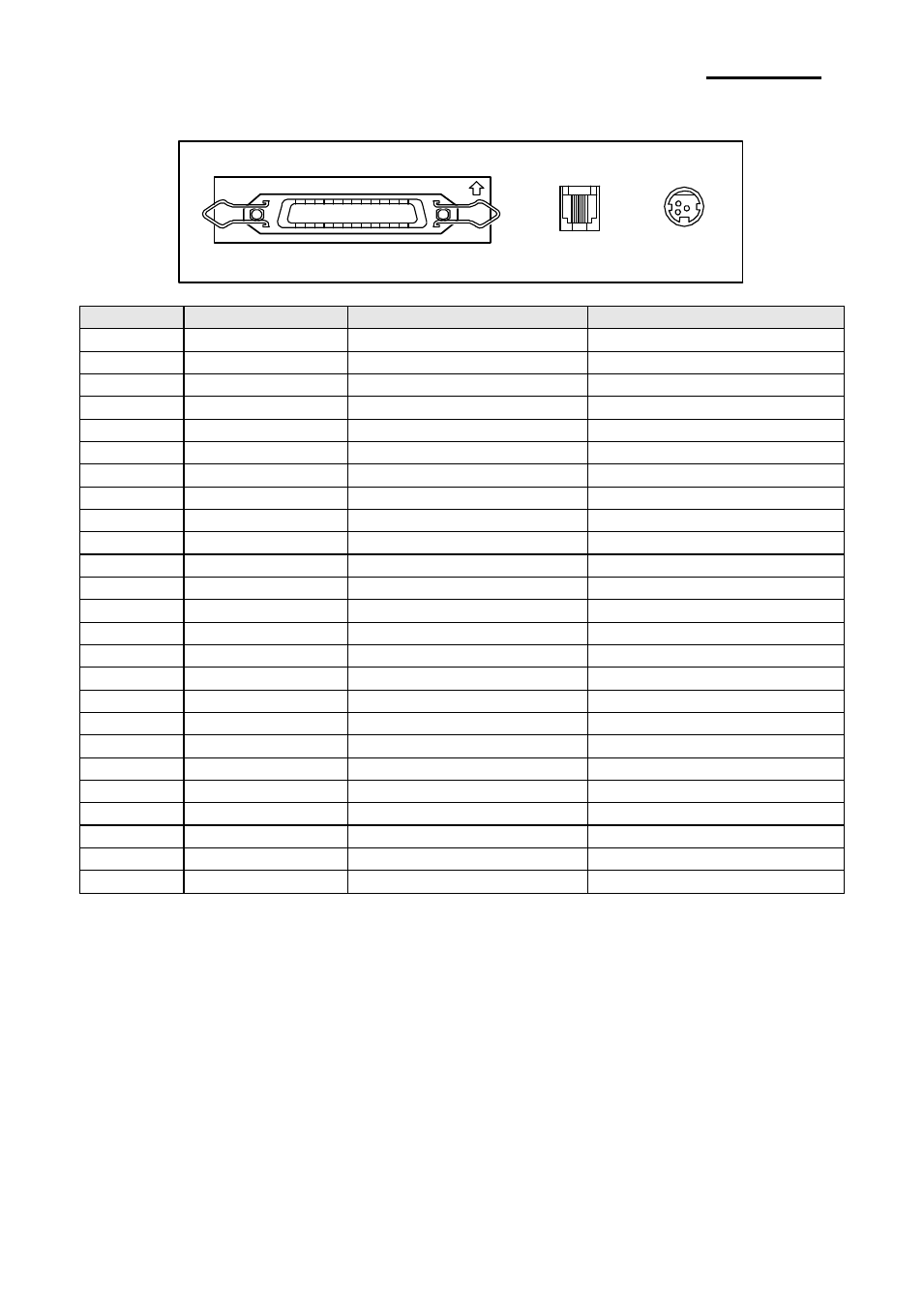

1-2-2 Parallele Schnittstelle (IEEE1284)
Kontaktnr.
Quelle
Kompatibilitäts-modus
Halbbytemodus
1
Host
nStrobe
HostClk
2
Host/Drucker
Daten 0 (LSB)
-
3
Host/Drucker
Daten 1
-
4
Host/Drucker
Daten 2
-
5
Host/Drucker
Daten 3
-
6
Host/Drucker
Daten 4
-
7
Host/Drucker
Daten 5
-
8
Host/Drucker
Daten 6
-
9
Host/Drucker
Daten 7 (MSB)
-
10
Drucker
nAck
PtrClk
11
Drucker
Busy
PtrBusy /Data3,7
12
Drucker
Perror
AckDataReq/Data2,6
13
Drucker
Select
Xflag /Data1,5
14
Host
nAutoFd
HostBusy
15
NC
NC
16
GND
GND
17
FG
FG
18
Drucker
Logic-H
Logic-H
19~30
GND
GND
31
Host
nInit
nInit
32
Drucker
nFault
nDataAvail /Data0,4
33
GND
ND
34
Drucker
DK_Status
ND
35
Drucker
+5V
ND
36
Host
nSelectIn
1284-Active
IFG-P TYP
Schubladenaus-
wurfanschluss
Netz-
anschluss
Schnittstellenanschluss
