Rev. 1.04 - 11 -
SRP-350II

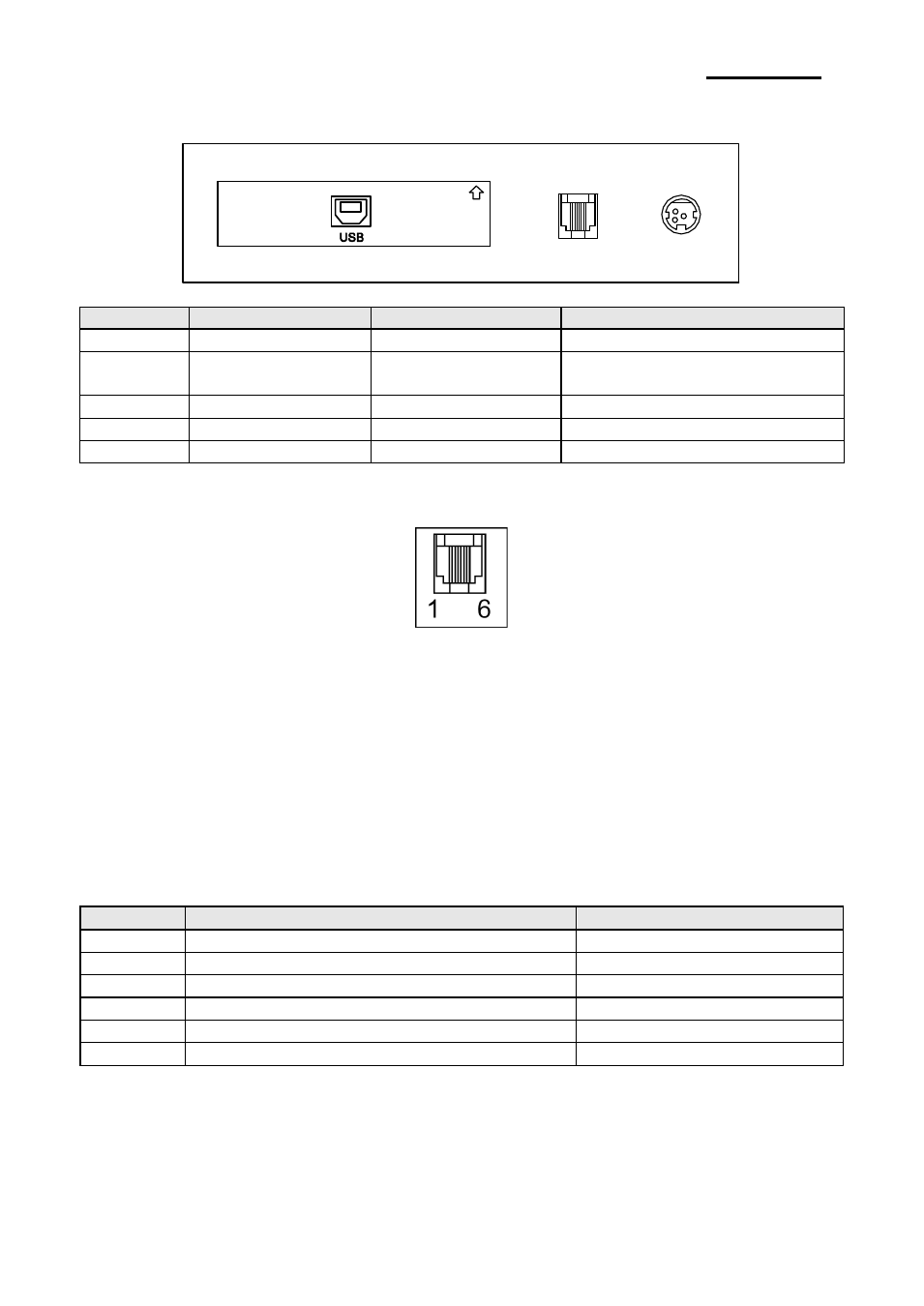

1-2-3 USB-Schnittstelle
Kontaktnr. Signalname Zuweisung (Farbe) Funktion
Mantel Schirm Ableitung Gehäusemasse
1 VBUS Rot
Energieversorgung Host:
5V DC/500 mA
2 D- Weiß Differenzialdatenleitung
3 D+ Grün Differenzialdatenleitung
4 GND Schwarz Messerde
1-3 Schubladenanschluss
※ WARNUNG
Verwenden Sie eine Schublade, die den technischen Daten des Druckers entspricht. Die
Verwendung einer nicht geeigneten Schublade kann zu Beschädigungen der Schublade
oder des Druckers führen.
※ ACHTUNG
Schließ en Sie niemals eine Telefonleitung an den Schubladenauswurfanschluss an.
Anderenfalls kann es zu Beschädigungen am Drucker oder der Telefonleitung kommen.
Schließ en Sie das Schubladenkabel an den Schubladenauswurfanschluss auf der
Rückseite des Druckers neben dem Netzanschluss an.
Kontaktnr. Signalname Richtung
1 Gehäusemasse -
2 Schubladen-Auswurf-Antriebssignal 1 Ausgang
3 Signal Schublade offen/geschlossen Eingang
4 +24V -
5 Schubladen-Auswurf-Antriebssignal 2 Ausgang
6 Messerde -
IFG-U TYP
Schubladenaus-
wurfanschluss Netz-
anschluss
USB-Anschluss
