2-4 parallele schnittstelle (ieee1284), Rev. 1.03 – BIXOLON SRP-350plusIII Benutzerhandbuch
Seite 12
SRP-350/352plusIII
Rev. 1.03
- 12 -

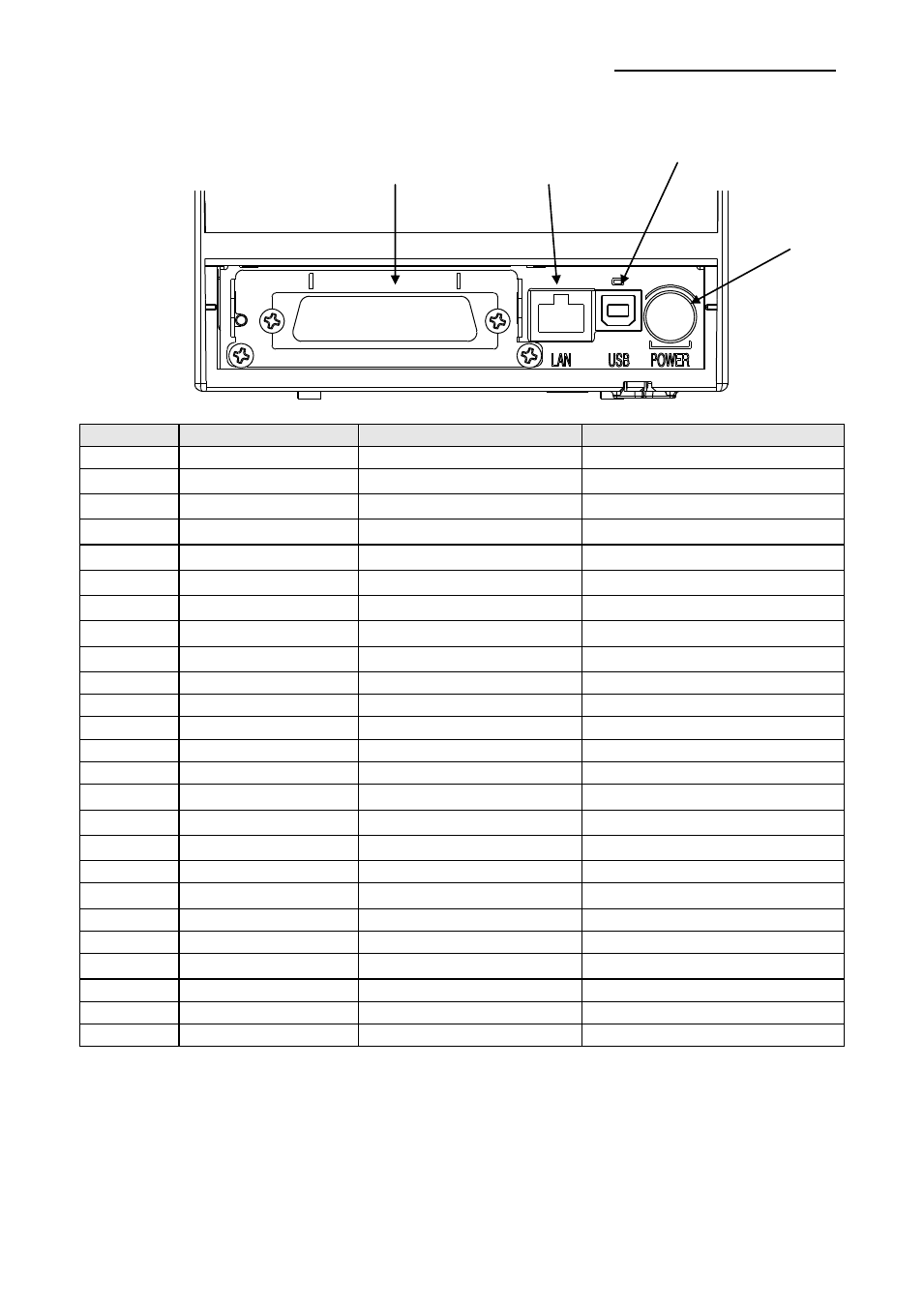

1-2-4 Parallele Schnittstelle (IEEE1284)
Stift-Nr.
Quelle
Kompatibilitätsmodus
Nibble-Modus
1
Host
nStrobe
HostClk
2
Host/Drucker
Data 0 (LSB)
-
3
Host/Drucker
Daten 1
-
4
Host/Drucker
Daten 2
-
5
Host/Drucker
Daten 3
-
6
Host/Drucker
Daten 4
-
7
Host/Drucker
Daten 5
-
8
Host/Drucker
Daten 6
-
9
Host/Drucker
Data 7 (MSB)
-
10
Drucker
Nack
PtrClk
11
Drucker
Busy
PtrBusy/Data3,7
12
Drucker
Perror
AckDataReq/Data2,6
13
Drucker
Auswahl
Xflag /Data1,5
14
Host
nAutoFd
HostBusy
15
-
NC
NC
16
-
GND
GND
17
-
FG
FG
18
Drucker
Logic-H
Logic-H
19~30
-
GND
GND
31
Host
nInit
nInit
32
Drucker
nFault
nDataAvail/Data0,4
33
-
GND
ND
34
Drucker
DK_Status
ND
35
Drucker
+5V
ND
36
Host
nSelectIn
1284-Active
Netzanschluss
Anschluss paralleles Kabel
USB-Anschluss
Ethernet-Anschluss
