SRP-350/352plusIII
Rev. 1.03
- 9 -

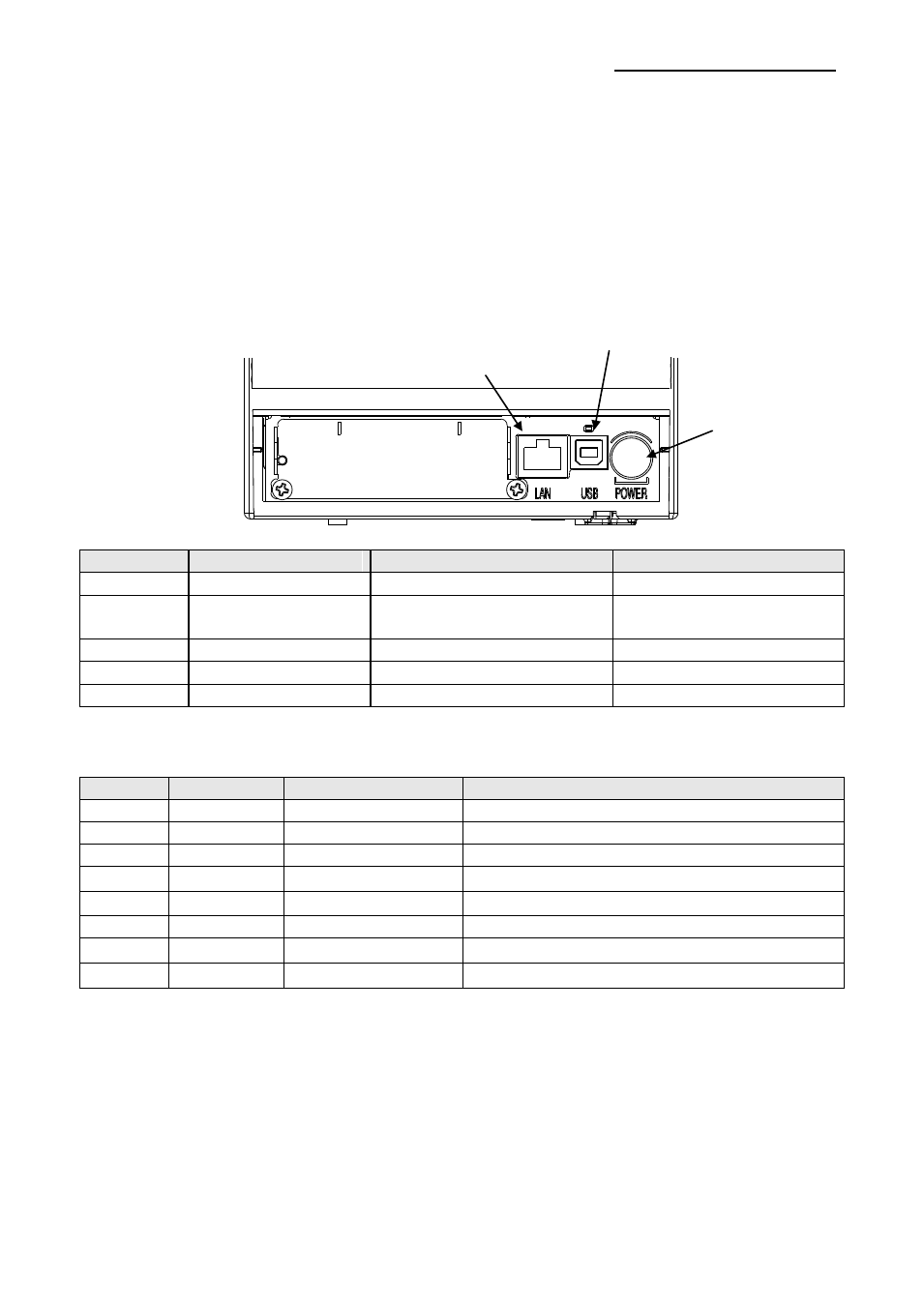

1-2 Schnittstelle
Schließ en Sie den Drucker über das richtige Schnittstellenkabel, das den Spezifikationen
der Schnittstelle entspricht, an den Hostcomputer an. Die Schublade, die mit dem Drucker
verwendet wird, sollte den Spezifikationen des Druckers entsprechen.
※ Achtung
Stellen Sie vor dem Anschluss von Kabeln sicher, dass sowohl Drucker als auch Host
ausgeschaltet sind.
1-2-1 USB-Schnittstelle
Nr.
Signalname
Zuweisung (Farbe)
Funktion
Shell
Shield
Drain-Kabel
Gehäuse-Erdung
1
VBUS
ROT
Host-
Spannungsversorgung:
2
D-
WEISS
Datenleitung (D-)
3
D+
GRÜ N
Datenleitung (D+)
4
GND
SCHWARZ
Signalerdung
1-2-2 Ethernet-Schnittstelle
Pin-Nr.
Signalname
Farbe
Funktion
1
TD+
WEISS-ORANGE
Ü bertragen +
2
TD-
ORANGE
Ü bertragen -
3
TCT
WEISS-GRÜ N
Empfangen +
4
NC
BLAU
5
NC
WEISS-BLAU
6
RCT
GRÜ N
Empfangen -
7
RD+
WEISS-BRAUN
8
RD-
BRAUN
* Durch den Selbsttest können IP- und MAC-Informationen abgerufen werden.
Informationen finden Sie im Ethernet-Benutzerhandbuch, das auf der Website von
BIXOLON verfügbar ist.
Netzanschluss
Ethernet-Anschluss
USB-Anschluss
