CIR-e³ User’s Manual 29 of 56
fehlerhafte Verbindungen zu erkennen, wie z.B. falsche Phasenfolge wie unter 6.5.3. in dieser
BHV bereits erwähnt (d.h. der Benutzer muss nicht die Arbeitsbereichsauswahl durchführen).
Allerdings, wenn sie den Analysator einschalten und er stellt fest, dass die Stromsensoren an
Anschluss A , arbeiteten in mehr als einem Arbeitsbeereich, wird der Analysator auf die nächste
Stufe schalten, also auf die Skala, die für den Aufzeichnungsprozess vorgesehen ist Die drei

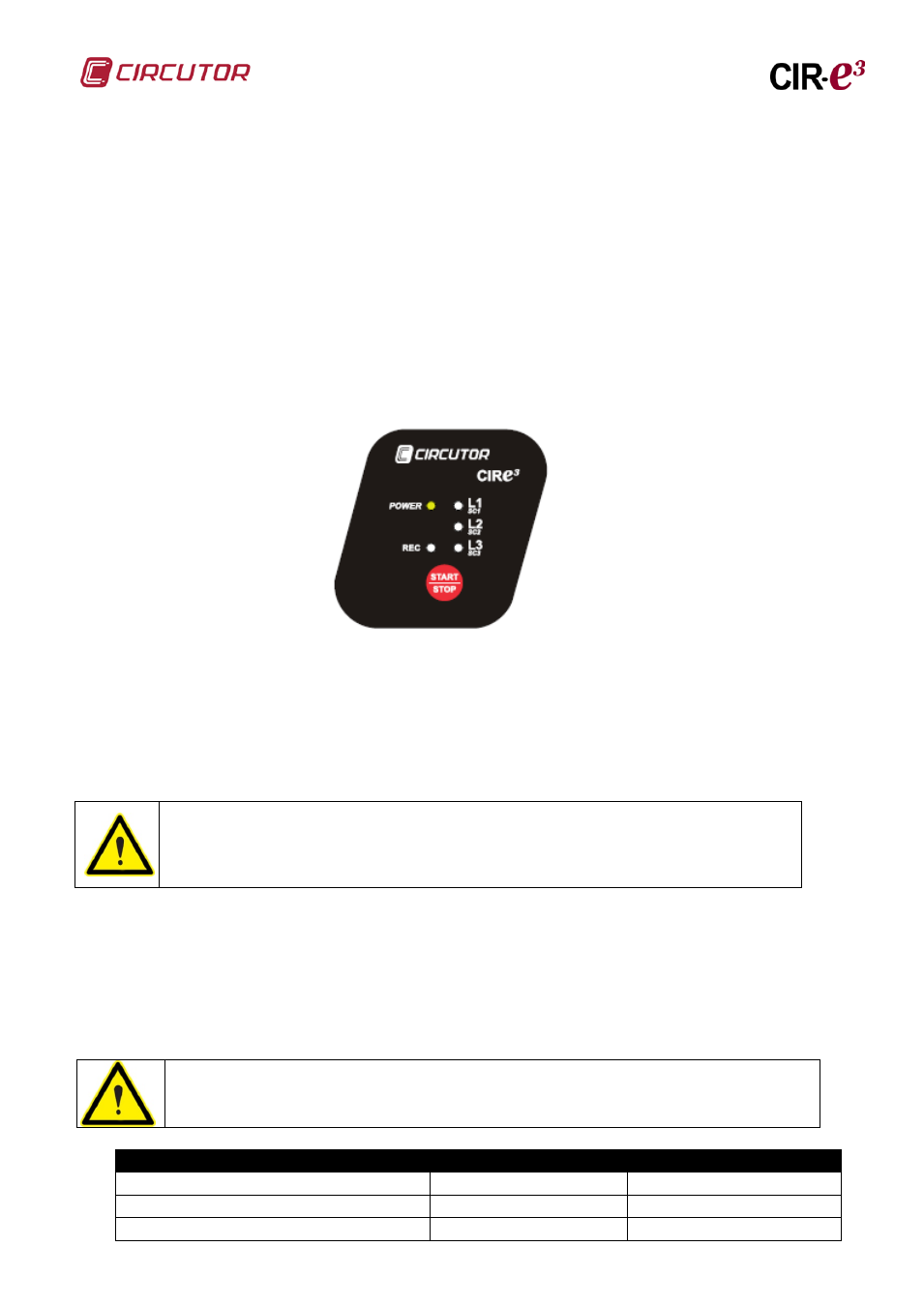

LEDs L1/sc1, L2/sc2 L3/sc3 beginnen zu blinken, so dass sie auswählen können, welche Skala
gewünscht wird, um die Messungen mit der Taste START / STOP auszulösen. Nach Auswahl
Skala, wird das Gerät die Startreihenfolge durch die aufeinanderfolgende Leuchten der LED‘s L1
L2, L3 und der POWER LED starten. Nach dem Startprozess, erfolgt eine Überprüfung auf
Verbindungsfehler wie z.B. falsche Phasenfolge wie unter 6.5.3. in dieser BHV bereits erwähnt
Sobald die Startreihenfolge erledigt ist, zeigt die leuchtende LED Power an, dass das Gerät mit
Strom versorgt ist.
Nach dem Einschalten des Gerätes, verbinden sie die Phasenspannungen. Wenn sie die
Stromversorgung für Messungen mit dem Analysator benötigen, können sie die Referenz-
spannungen anschließen.
Vor dem Einschalten des Analysators ist es wichtig, die Stromsensoren anzuschließen ( da nicht
installiert), weil der Analysator die angeschlossenen Stromsensoren erst erkennt, nachdem er
eingeschaltet ist, um ihre Kennwerte zu speichern.
Wenn sie den Analysator ohne Stromsensoren am Anschluß A einschalten
wird die Konfiguration mit einer 5 A Scala erfolgen. Um einen anderen
Maßstab zu konfigurieren, schalten Sie das Gerät aus,damit der
Skalenauswahlprozess zurückgesetzt wird.
Es folgte das Verfahren zur manuellen Auswahl von Skalen bei der Verwendung von Strom-
sensoren für verschiedene Arbeitsbereiche, falls dieses gewünscht wird. Ausführliche
Beschreibung unter 6.5.2.Skalenauswahl in diese BHV.
Um den Analysator einzuschalten und korrekt anzuschließen, speziell die Phasenfolge, ist
nachfolgende Tabelle zu beachten.
Die Farben für die Phasenspannungen können entsprechend des gewählten
Farbcodes der Geräteliste verändert werden. Die folgende Tabelle weist die
verschiedenen Farben für die Phasen auf.
PHASE EUROPEAN RYBLB
Phasenreferenz Leiterfarbe Leiterfarbe
(L 1) PHASE 1 schwarz rot
(L 2) PHASE 2 rot gelb
