CIR-e³ User’s Manual
Kabelanschluss
Gelb
Bereichsauswahl (A)
Braun
Bereichsauswahl (B)
Weiss
V/DC (9-1 2V DC)
Grün
V/aus (2v AC f.s. )
Grau
Erde
SICHERHEITSVORKEHRUNGEN
Die flexiblen Stromsensoren wurden gebaut und getestet entsprechend den
Sicherheitsnorm IEC 61010-1 und erfüllen: 2001 61010-2 - 32:2002
Vor der ersten Verwendung der flexiblen Strom-sensoren, lesen Sie die folgenden Informationen sorgfältig durch:
1.
Die Sonde sollte nur durch qualifiziertes Personal eingesetzt werden.
2.
Der Einsatz der Sonde auf unisolierten Leitern ist auf 600V AC RMS oder DC bei Frequenzen unterhalb von 1
kHz begrenzt.
3.
Setzen Sie die Sonde nicht in aggressiver oder explosiver Umgebung ein.
4.
Verwenden sie die Sonde nicht, wenn es einen Grund gibt, zu glauben, dass sie nicht richtig funktioniert oder dass
sie fehlerhaft ist.
5.
Für die Messung an nicht isoliertem Leitern verwenden sie die entsprechende und notwendige persönliche
Schutzausrüstung
* f.s. Full scale
Externe Anschlüsse
Physikalische und Umwelteigenschaften
Sondenmaterial
Self-extinguishable UNE 21031
90°C
Kupplungsmaterial
PA V-0
Sondenkabeldurchmesser
14mm
Länge Anschlusskabel
2m
Umgebungstemperatur
-20 °C to 85 °C
Lagertemperatur
-40 °C to 85 °C
Feuchtigkeit
15% to 85% (ohne Kondensation)
Schutzart
IP65
PARAMETER
MIN
MAX
Einheit
Stromversorgung
Spannungsbereich V DC
9
12
V DC
IqVerhältnis
4
10
m A
Bereichsauswahl
Auswahl Eingangsspannungsbereich
10
12
V D.C.
niedrigste Auswahlspannung
3
V D.C.
LAST
Lastwert
10k
100k
Ohms

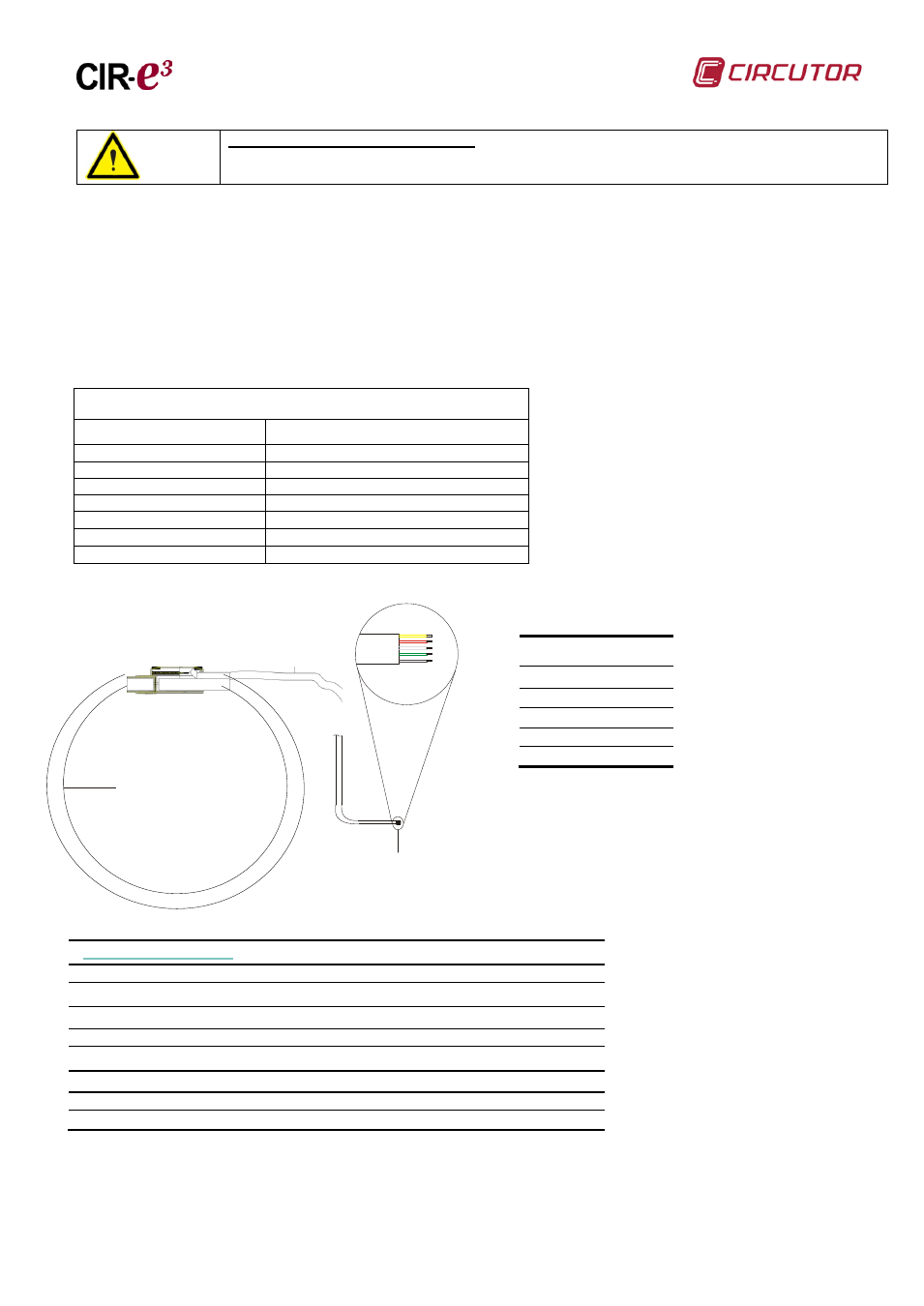

flexibler Stromsensor
Verstärker eingebaut
Kabe
Kabelanschluss
Sensor
