3.3. Yi-SUB Spalte
Anmerkungen und Begrenzungen
In Verbindung mit dem Z5393.000 Yi Montagerahmen oben
dürfen maximal 2 x Yi-SUB Lautsprecher geflogen werden.
Sollen mehr als 2 x Yi-SUB Lautsprecher geflogen werden, muss
der Z5390 Y Flugrahmen eingesetzt werden.
In diesem Fall beachten Sie die Anweisungen im Y-Serie Rigging‐
handbuch, das zusammen mit dem Y Flugrahmen ausgeliefert wird.
Im Handbuch finden sich weitere Einzelheiten im Kapitel "Geflo‐
gene Arrays", Abschnitt "Y-SUB Spalte".
Vorbereitungen
Für diesen Aufbau muss der Rear Link des Montagerahmens in der
Position SUB montiert sein. Überprüfen Sie die Position des Rear
Links und ändern Sie diese ggf., wie in Þ Kapitel 2. " Riggingkon‐
zept und -komponenten", Þ 2.4. " Rear/Splay Links der Rahmen"
beschrieben.

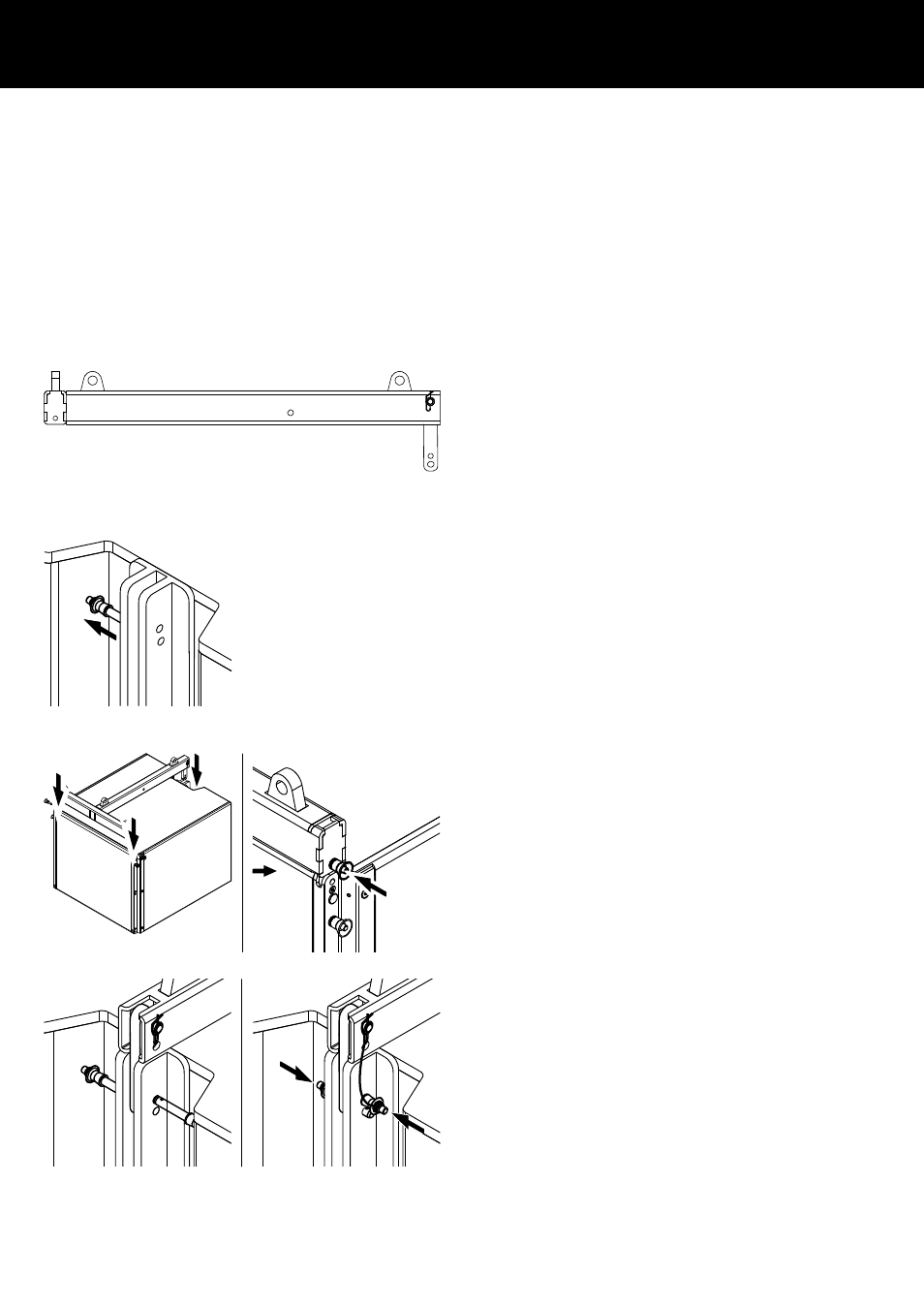

Hinweis: Beachten Sie die Einbaurichtung, wie in nebensteh‐
ender Abbildung dargestellt.
1. Ersten Lautsprecher vorbereiten
1. Bereiten Sie die Front Links am ersten Lautsprecher vor, wie in
Þ Kapitel 2. " Riggingkonzept und -komponenten", Þ " Rig‐
gingmechanismus der Lautsprecher" beschrieben.
2. Lösen Sie oben auf der Rückseite beide Locking Pins.
2. Montagerahmen am ersten Lautsprecher montieren
1. Senken Sie den Rahmen auf den Lautsprecher ab, sodass die
Front Links in die vorderen Aufnahmen am Rahmen eingeführt
sind.
2. Setzen Sie die zweiten Locking Pins für die Front Links des
Lautsprechers auf beiden Seiten ein und verriegeln Sie diese.
3. Bringen Sie hinten am Lautsprecher den Rear Link des Rah‐
mens mit der entsprechenden Lochposition am hinteren Rig‐
gingstrang des Lautsprechers in Deckung.
4. Setzen Sie den Locking Pin des Lautsprechers wieder ein.
5. Setzen Sie den zusätzlichen Locking Pin
[3c] (Sicherungspin)
ein.
