2.1.1. Z5393.000 Yi Montagerahmen oben
Bestimmungsgemäßer Einsatz
Der Z5393.000 Yi Montagerahmen oben ist für Arrays mit einem
Gesamtgewicht von bis zu 120 kg ausgelegt, was einer geflo‐
genen Konfiguration aus 6 x Yi-TOP oder 2 x Yi-SUB Lautsprechern
entspricht.
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien
Zustand.

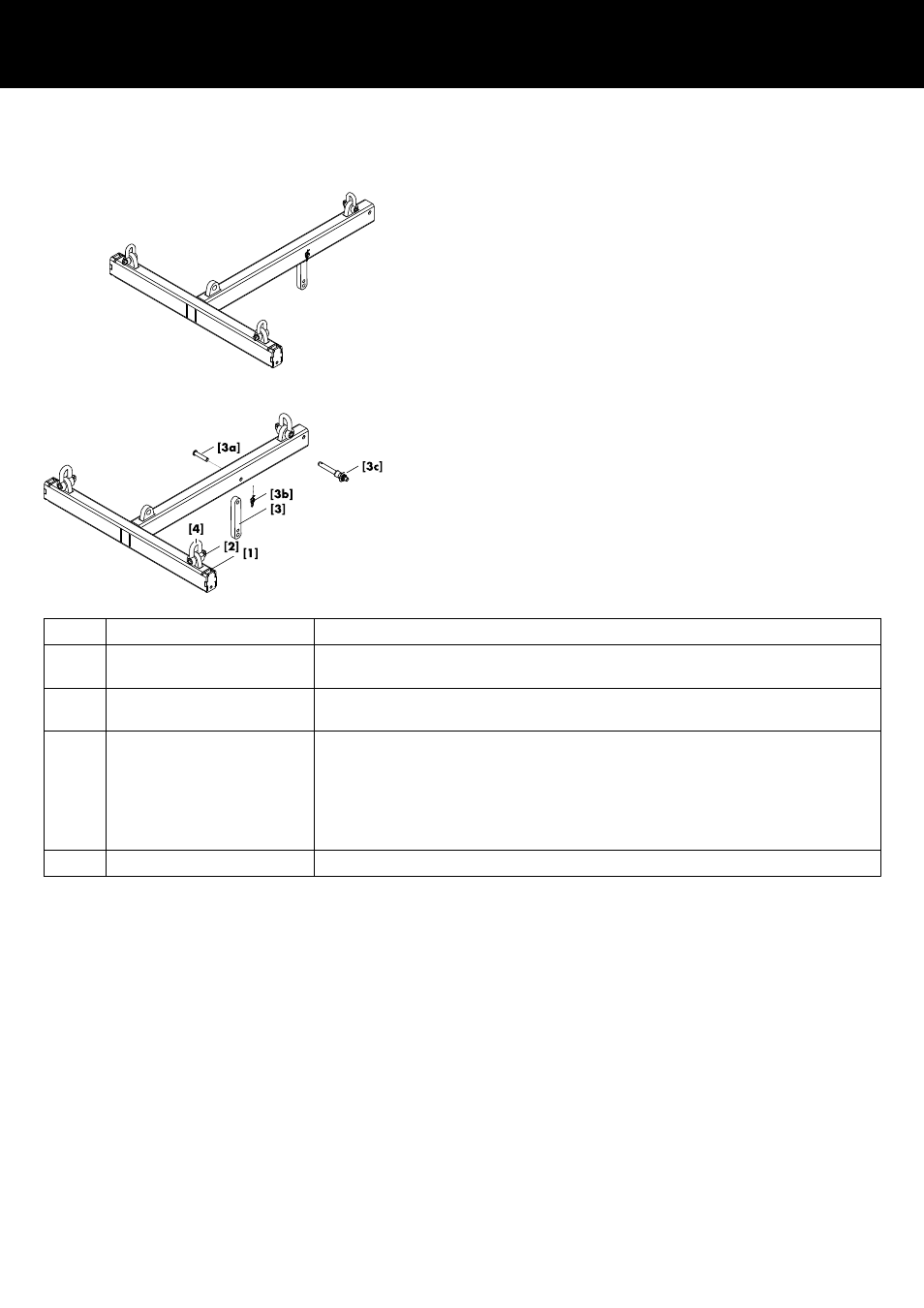

Der Z5393.000 Yi Montagerahmen oben wird mit folgenden Sys‐
temkomponenten bestückt und ausgeliefert:
Hinweis: Im Auslieferungszustand ist der Rear Link bzw. der
Splay Link
[3] nicht am Rahmen befestigt. Nähere Einzelheiten
zu den Aufbauanleitungen finden sich in Þ Kapitel 2.4.
" Rear/Splay Links der Rahmen" Þ Anbringen der Splay/
Rear Links und des O-Rings auf Seite 13.
Pos.
Komponente
Beschreibung
[1]
Z5393.000
Yi Montagerahmen oben
Gewicht (einschl. aller Systemkomponenten): 10.8 kg.
[2]
Befestigungspunkte
Der Montagerahmen ist mit vier Befestigungspunkten zur Aufhängung mittels Schäkel ausge‐
stattet.
[3]
Rear Link inkl. Befestigungbolzen
[3a] und Ringfederstift [3b].
In Verbindung mit den Front Links der Yi Lautsprecher wird der Rahmen zusätzlich über seinen
mitgelieferten Rear Link am ersten Lautsprecher eines Arrays befestigt.
Zum Anbringen des Rahmens an die Yi-SUB Lautsprecher steht ein zusätzlicher Locking Pin
[3c] zur Verfügung, wie in Þ Kapitel 3.3. "Yi-SUB Spalte" auf Seite 22 beschrieben.
[4]
2t Schäkel
Zum Hochfahren werden drei 2t Schäkel mitgeliefert.
