Benutzerhandbuch K&F SEQUENZA 5 inkl. Zubehör
KLING & FREITAG GMBH © 2015 Version 4.1 Seite 48 von 91

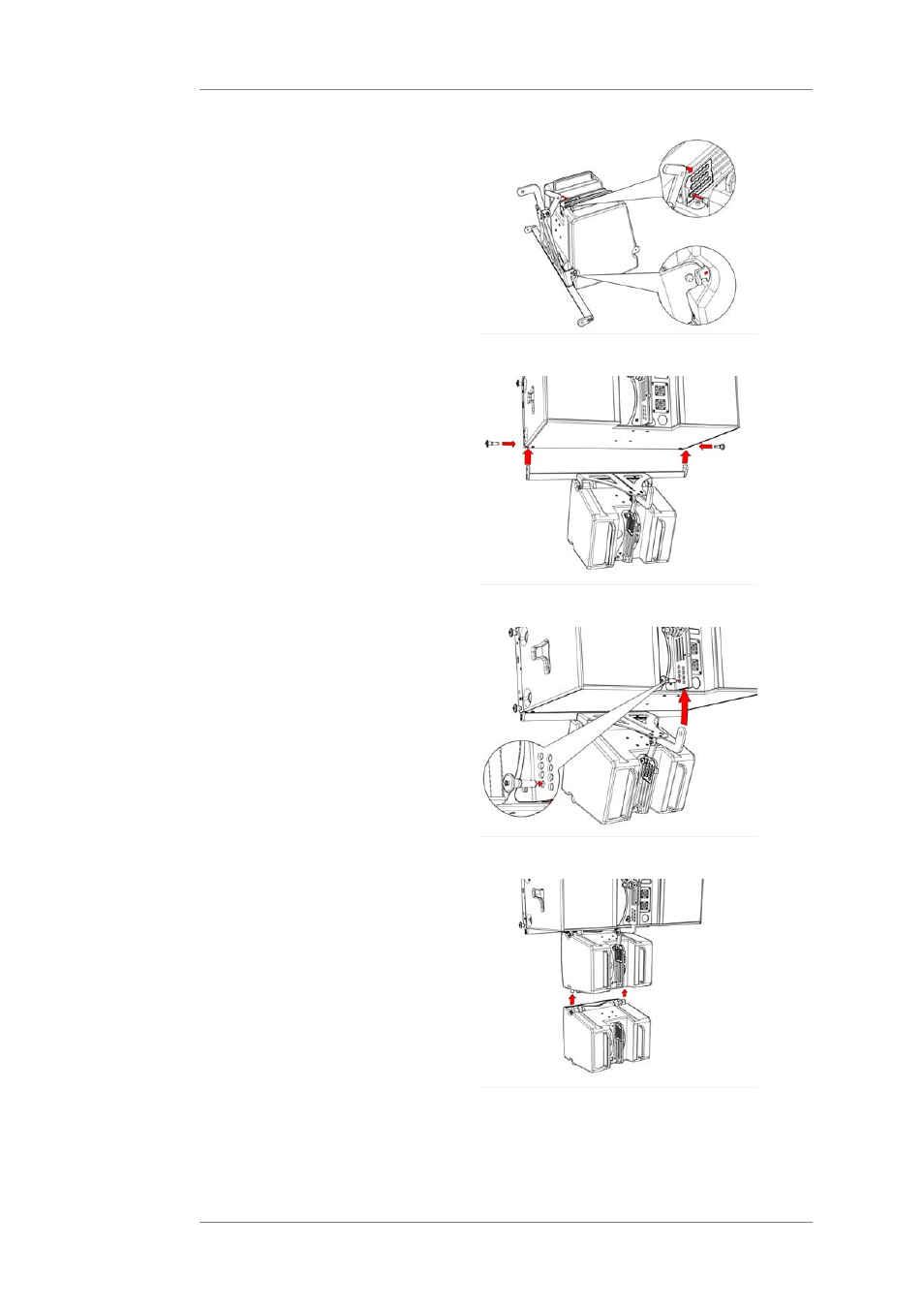

2. Kontrollieren Sie, ob Sie
den roten Punkt auf dem
Sicherungsriegel sehen
können.
Befestigen Sie mit einem
Kugelsperrbolzen den
Verbinder des Adapters in
der gewünschten Bohrung
am Lautsprecher.
3. Lassen Sie das SEQUENZA
10 N/W-Array ab, bis Sie
den Downfill Adapter in
den unteren Lautsprecher
stecken können.
Sichern Sie die
Verbindung mit je einem
Kugelsperrbolzen auf jeder
Seite.
4. Heben Sie den Lautsprecher
an und verbinden Sie den
oberen Winkelverbinder
in der 1° Winkelbohrung
mit dem SEQUENZA 10-
Lautsprecher.
Sichern Sie die Verbindung
mit einem Kugeltragbolzen.
5. Sollen noch weitere
Lautsprecher aufgehängt
werden, verbinden Sie
sie, wie es auf Seite 22
beschrieben wird.
Wenn Sie keinen weiteren Lautsprecher montieren möchten, können Sie jetzt die
Lautsprecher verkabeln.
Weitere Informationen siehe Kapitel 'Verkabelung' auf Seite 66.
