12. 12. 12. 12. Konfigurationen und Anschlussdiagramme
12.1 Betrieb ohne K&F System Controller
Die Ansteuerung des Fullrange-Systems ist so ausgelegt, dass es sowohl für sich alleine oder
gemeinsam mit einem K&F Subwoofer mit integrierter Frequenzweiche betrieben werden
kann (z.B. SW 112-XO / SW 115D-XO SW 115E-XO oder SW 118E-XO). Diese Subwoofer
wird in dieser Betriebsart durch die integrierte Frequenzweiche bandbegrenzt.
− Zum Schutz vor Zerstörung der Lautsprecher und zur Vermeidung einer eventuell mögli-
chen Brandgefahr, sollten die Lautsprecher nur an professionellen Endverstärkern mit
folgenden Spezifikationen betrieben werden:
o
Integriertes oder vor geschaltetes Subsonic Filter (ca. 30 Hz, mind. 12 dB /
Okt.)
o
Integrierter Clipping-Limiter
o
Für Lautsprechertyp CA 1201 oder CA 1215:
maximale Nennleistung von 500W@8Ohm (entspricht 1000W@4Ohm)
o
Für Lautsprechertyp CA 1515: maximale Nennleistung von 700W@8Ohm
(entspricht 1400W@4Ohm)
− Möchten Sie einen Lautsprecher an einem Endverstärker betreiben, der diese Spezifikationen nicht erfüllt,
sollten Sie den Lautsprecher über einen Kling & Freitag Systemcontroller mit Limiterfunktion ansteuern.
Nur so können Sie in diesem Fall eine Überlastungen und eine Brandgefahr soweit wie möglich vermei-
den. Die Folgen eines Defekts des Endverstärkers kann der Controller jedoch nicht verhindern.
12.1.1 CA Systeme im Fullrange Betrieb
Diese Betriebsart eignet sich hervorragend zur Übertragung von Sprachanwendungen und Musikanwendun-
gen ohne hohen Bedarf an Bassanteil. Benötigen Sie in dieser Betriebsart dennoch einen höheren Bassanteil,
so heben Sie den Bassbereich zwischen 50 und 80Hz am Mischpult nach Bedarf an.

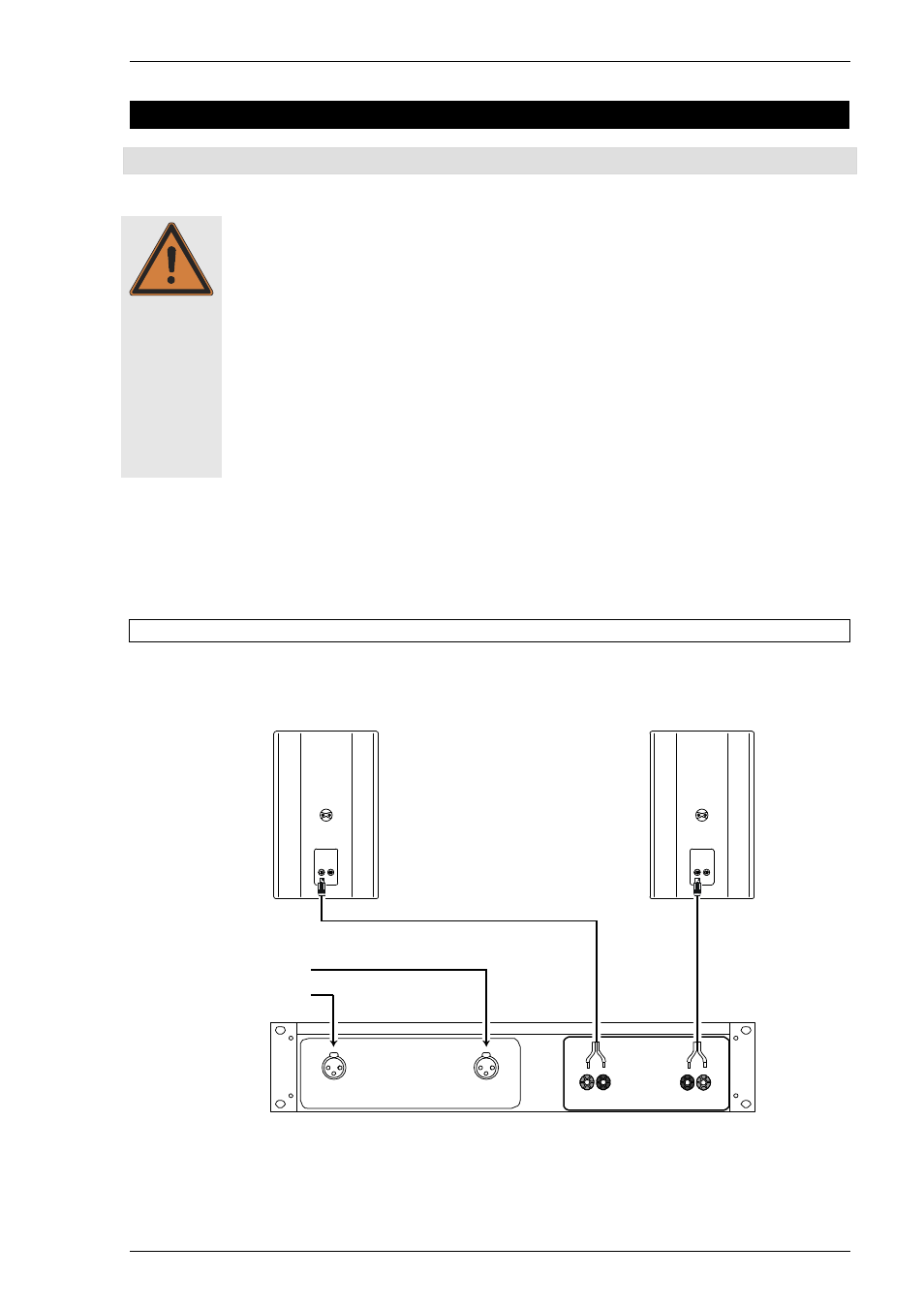

INPUT CH 2 INPUT CH 1
OUTPUTS
CH 2 CH 1
- + - +
INPUT e.g. from
mixer, AUX or
Connector Panel
Betreiben Sie die Mittelhochton-Systeme im Cluster (Lautsprecher unmittelbar aneinander angeordnet) oder
setzen Sie den Lautsprecher als Bühnenmonitor ein, dann senken Sie die Frequenzen unterhalb 300 Hz um 3-
4 dB ab! (Die K&F Systemcontroller besitzen dafür ein zuschaltbares ‚Top-Low Cut’ Filter.)
Warnung
