Produktbeschreibung

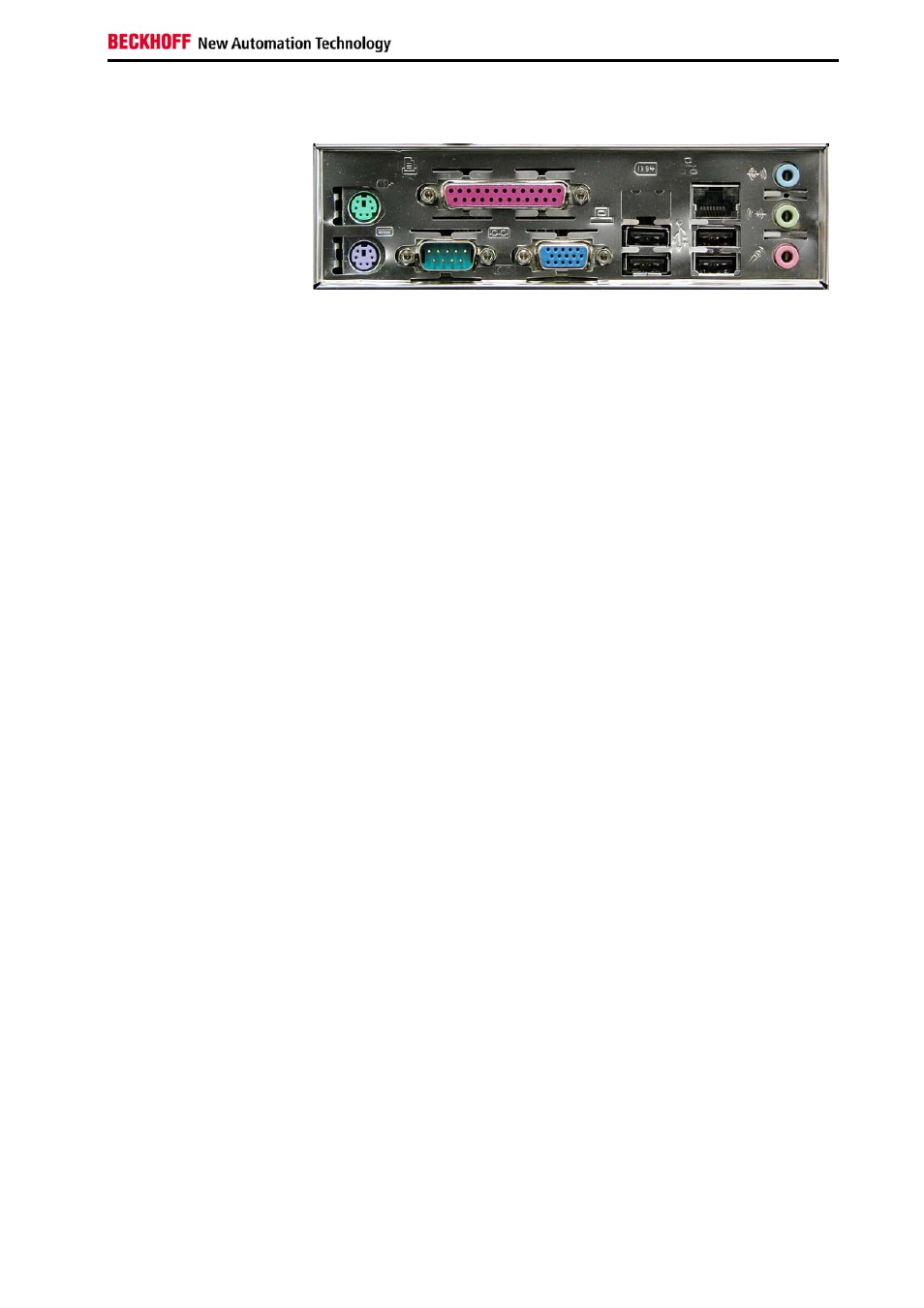

Schnittstellen bis C33xx-0040
Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2
An den unteren PS/2 Anschluss (2) kann eine Tastatur angeschlossen
werden. Der obere PS/2 Anschluss (1) ermöglicht die Nutzung einer PS/2-
Maus. Bei optionaler Zusatzausstattung mit Touch Pad ist dieser PS/2
Anschluss belegt.
Parallele Schnittstelle
Printer
LPT1
Die parallele Schnittstelle (3) entspricht dem Centronics-Standard und wird
von der Software als LPT1 angesprochen.
Serielle Schnittstellen
RS 232
COM1 - COM2
Der Industrie-PC verfügt in der Grundausstattung über zwei serielle
Schnittstellen COM1 (4) und COM2 vom Typ RS232, die auf jeweils eine
9-polige SUB-D Stiftleiste geführt sind. Die Schnittstelle COM 2 befindet
sich in der ersten Slotblende direkt unter der ATX-Blende.
Eine der zwei seriellen Schnittstellen wird zur Ansteuerung der
Sondertasten und LEDs auf der Frontseite belegt. Bei optionaler
Zusatzausstattung mit Touch Screen ist auch die zweite serielle
Schnittstelle belegt.
VGA Anschluss
VGA
Eine 15-polige SUB-D Buchsenleiste (5) ermöglicht den Anschluss eines
VGA-Monitors.
USB-Schnittstellen
USB1 – USB4
Die vier USB-Schnittstellen (6 - 9) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss.
Netzwerk-Anschluss
Netzwerk
Die RJ-45-Buchse (10) ermöglicht den Anschluss des PCs an ein
Netzwerk.
Sound-On-Board
Sound
Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Line In (11), Line Out (12) und Mikrofon-Eingang (13).
Zusätzliche Steckkarten (optional)
Typenschild
Auf der Oberseite des PCs befindet sich ein Typenschild, das über die
Ausstattung des PCs im Auslieferungszustand Auskunft gibt.
3
10
11
1
12
4
5
6
8
2
13
7
9
C33xx
