Produktbeschreibung

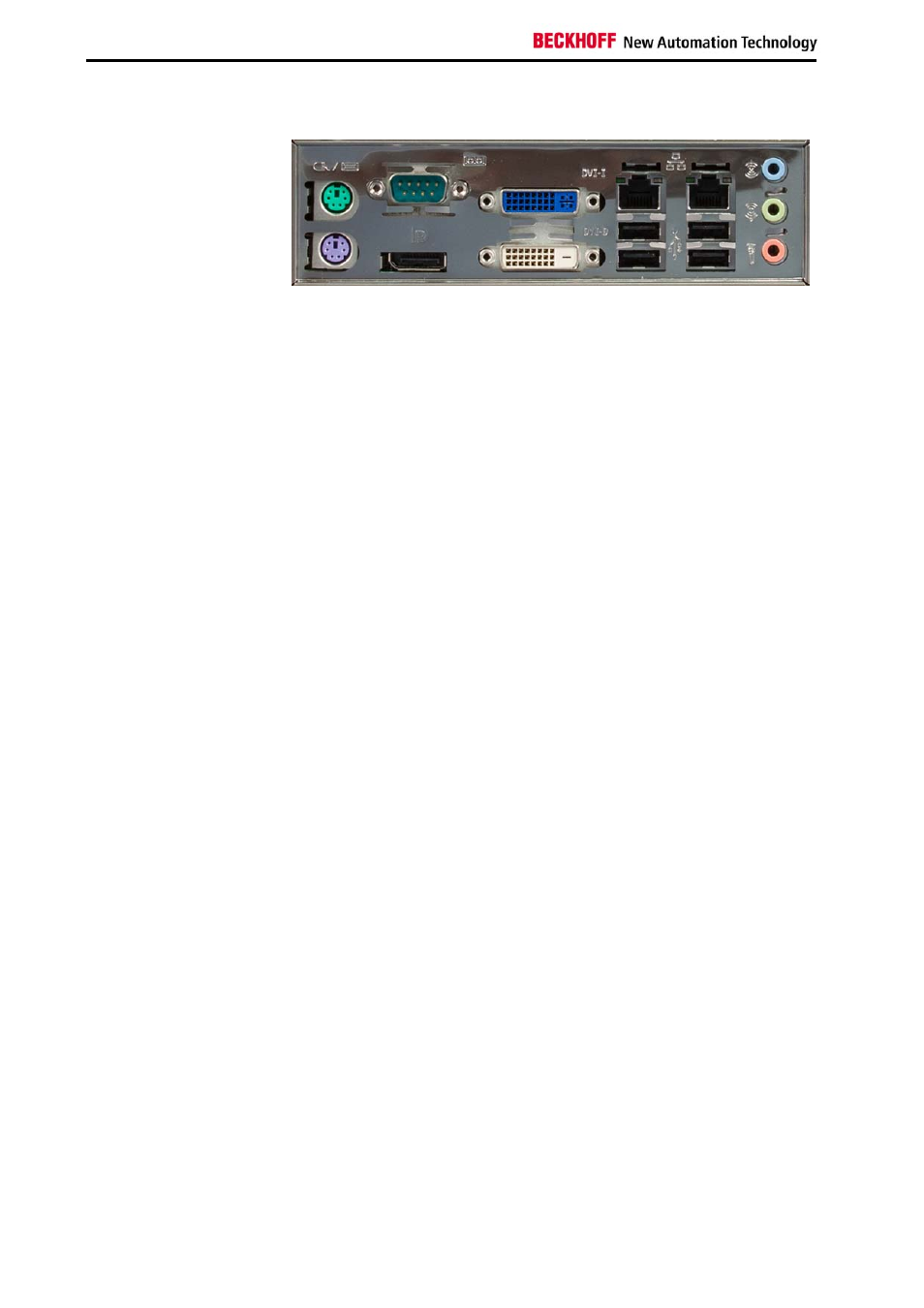

Schnittstellen ab C33xx-0050
Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2
An den unteren PS/2 Anschluss (X103) kann eine Tastatur angeschlossen
werden. Der obere PS/2 Anschluss (X104) ermöglicht die Nutzung einer
PS/2-Maus. Bei optionaler Zusatzausstattung mit Touch Pad ist dieser
PS/2 Anschluss belegt.
Serielle Schnittstellen
RS 232
COM1 - COM2
Der Industrie-PC verfügt in der Grundausstattung über zwei serielle
Schnittstellen COM1 (X105) und COM2 vom Typ RS232, die auf jeweils
eine 9-polige SUB-D Stiftleiste geführt sind. Die Schnittstelle COM 2
befindet sich in der ersten Slotblende direkt unter der ATX-Blende.
Eine der zwei seriellen Schnittstellen wird zur Ansteuerung der
Sondertasten und LEDs auf der Frontseite belegt. Bei optionaler
Zusatzausstattung mit Touch Screen ist auch die zweite serielle
Schnittstelle belegt.
USB-Schnittstellen
USB1 – USB4
Die vier USB-Schnittstellen (X108 – X111) dienen dem Anschluss von
Peripheriegeräten mit USB 2.0-Anschluss.
Netzwerk-Anschlüsse
LAN1
Die RJ-45-Buchse (X112) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
LAN2
Die RJ-45-Buchse (X113) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
Sound-On-Board
Sound
Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Line In (X116), Line Out (X115) und Mikrofon-Eingang (X114).
DVI-I (Digital Visual Interface)
DVI-I out
Der DVI Anschluss (X117) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
DVI-D (Digital Visual Interface)
DVI-D out
Der DVI Anschluss (X118) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-D Norm.
DisplayPort
DisplayPort
Der DisplayPort (X119) dient der Übertragung des Videosignals.
Zusätzliche Steckkarten (optional)
Typenschild
Auf der Oberseite des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
