Produktbeschreibung

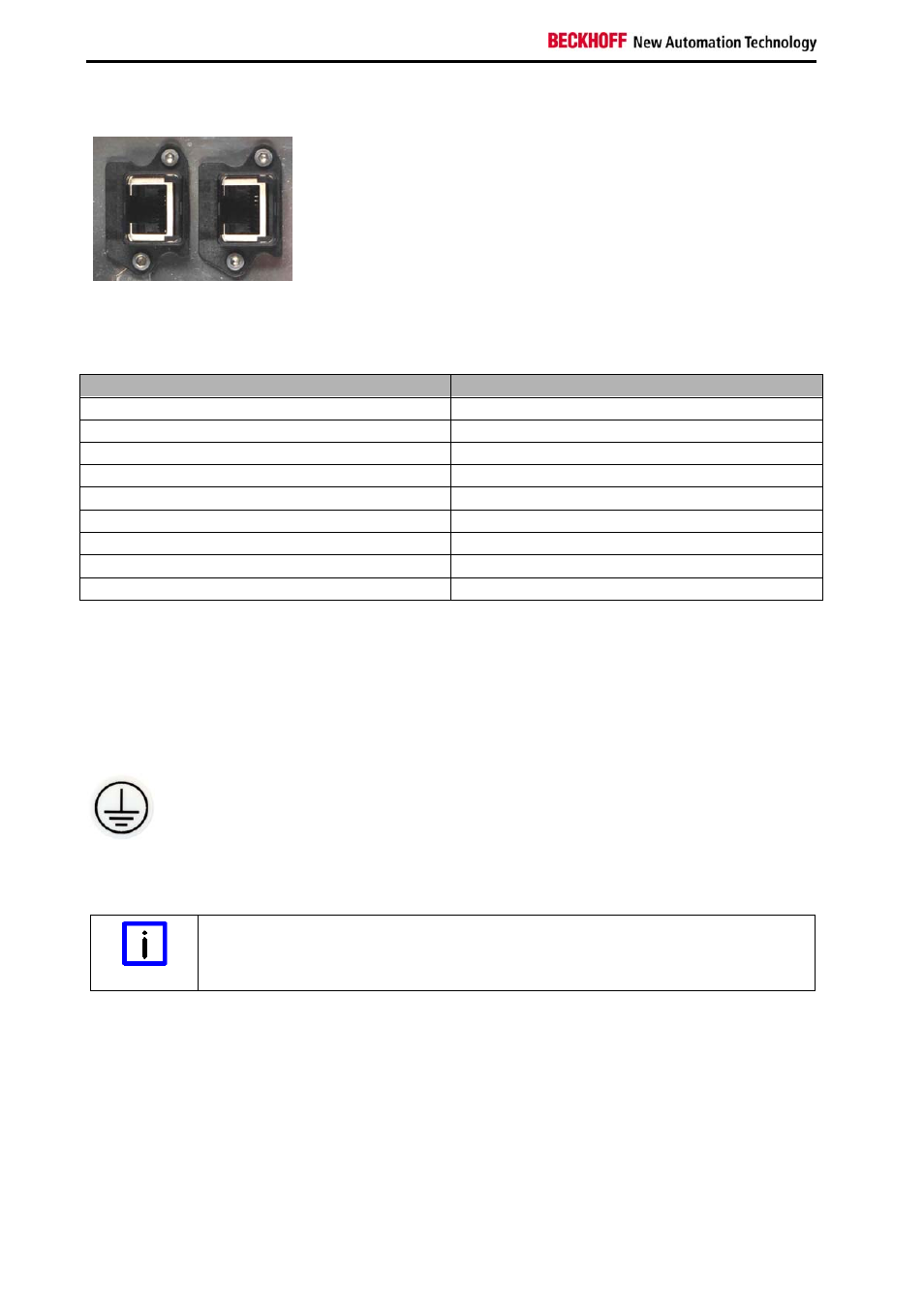

2.5.2 Netzwerk-Schnittstellen (X102, X103)
X102, X103
RJ-45-Stecker (Ethernet 10/100/1000 Mbit)
Die RJ-45-Buchsen (X 102, X 103) ermöglichen den Anschluss des Panel-PCs an ein 10/100/1000 Mbit
Ethernet-Netzwerk. Die Schutzart der Steckverbinder entsprechen dem IP65-Standard unter Verwendung
des Steckers FBS-RJ45-8-GS (534494, Fa. Festo AG & Co.KG).
Pin
Belegung
Gehäuse Schirm
1 TD
+
2 TD
-
3 RD
+
4 NC
5 NC
6 RD
-
7 NC
8 NC
2.5.3 Zusätzliche Schnittstellen (optional)
Auf dem Gehäuse des Panel-PCs sowie im Anschlussraum befinden sich Hinweise, die Auskunft über die
Ausstattung des Panel-PCs im Auslieferungszustand geben.
2.5.4 Schutzerdung
Über den Erdungsschraube im Anschlussraum wird die niederohmige Schutzerdung des Panel-PCs
hergestellt.
Mögliche Fehlfunktion bei fehlender Erdverbindung
Hinweis
Eine ordnungsgemäße Erdung des Gerätes ist für die Funktion des Touchscreens
zwingend erforderlich.
