Montage

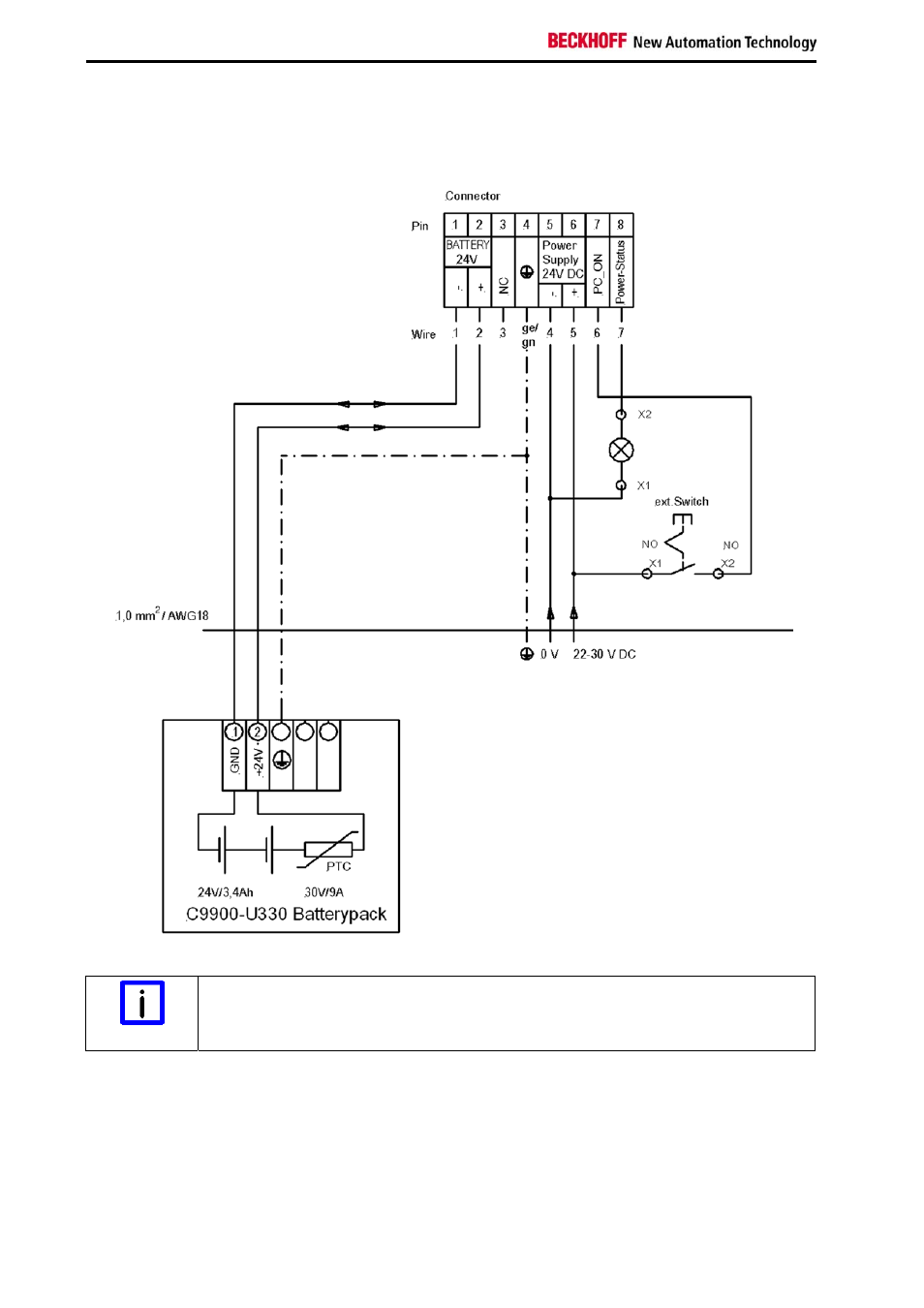

4.4.5 Verdrahtungsplan

Die Verdrahtung von Stromversorgung und externer Beschaltung erfolgt entsprechend dem
Verdrahtungsplan (Beschaltung von PC_ON und Power-Status symbolisch):

Anschluss Akku-Pack sowie UPS Output

Hinweis

Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie-
PCs mit integrierter USV möglich (Bestelloption).

20

CP32xx
