Montage
Einbaumaße
Achtung
Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung
erfolgen.

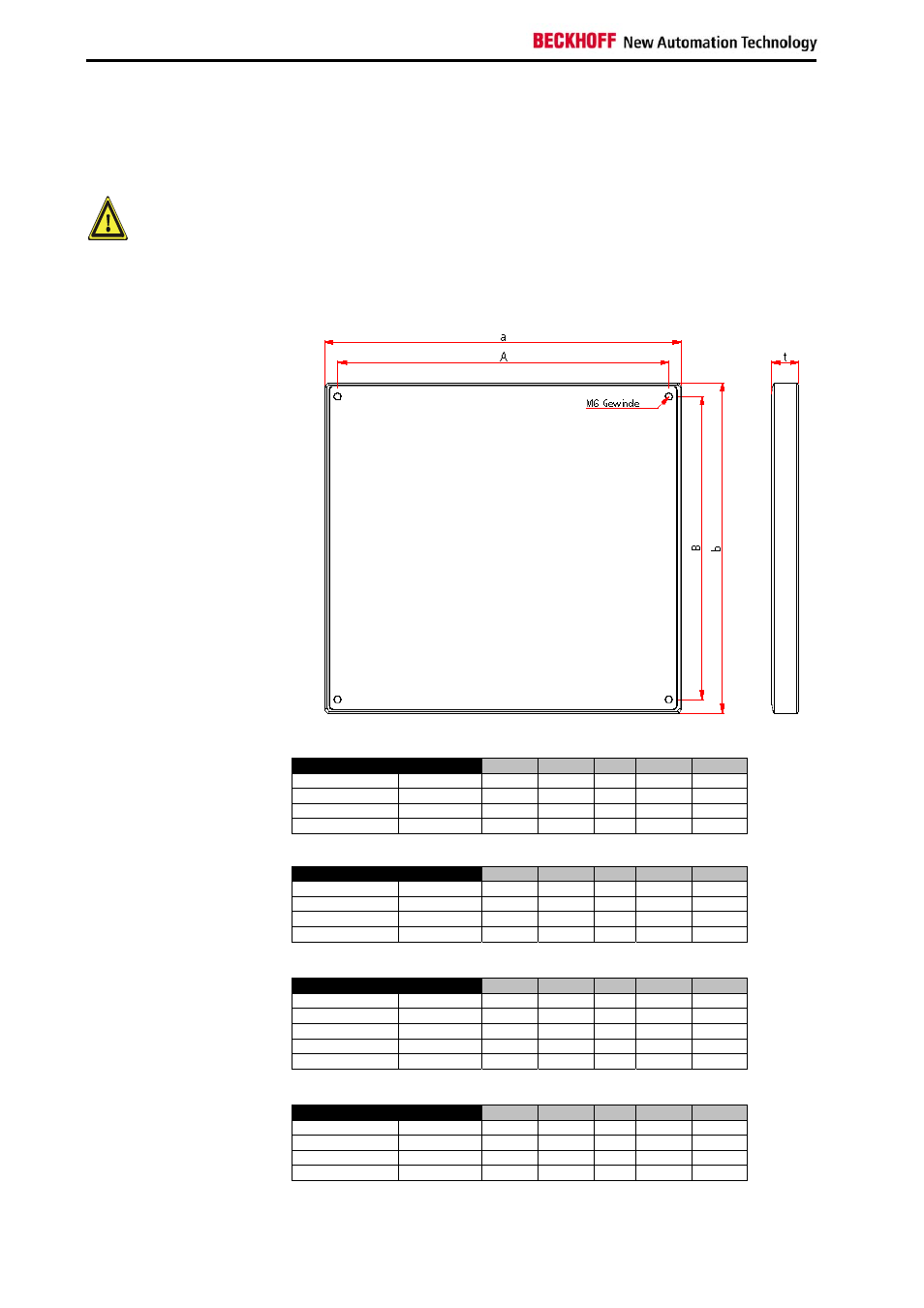

Die Abbildung zeigt die Abmessungen der Panel PCs.
Alle Maßangaben in mm.
Panel-PC CP77xx
Abmessungen
a
b
t
A
B
CP7709
6,5“
Display 267,9 173 38 241,9 149
CP7701
12“
Display 353,8 326,3 27,5
327,6 303,7
CP7702
15“
Display
426 395 28,5
399,8
367,4
CP7703
19“
Display
504 455 45
474 430
Panel-PC CP771x
Abmessungen
a
b
t
A
B
CP7719
6,5“
Display 267,9 213 38 241,9 189
CP7711
12“
Display 353,8 326,3 27,5
327,6 303,7
CP7712
15“
Display
426 395 28,5
399,8
367,4
CP7713
19“
Display
504 455 45
474 430
Panel-PC CP772x
Abmessungen
a
b
t
A
B
CP7729
6,5“
Display
336 213 38
310 189
CP7721
12“
Display 406 308,3 27,5
374,8 280,7
CP7721-0002 12“
Display 439,8 308,3 27,5
408,6 280,7
CP7722
15“
Display 515 370,2 28,5
483,8 342,6
CP7723
19“
Display
563 426 45
533 401
Panel-PC CP773x
Abmessungen
a
b
t
A
B
CP7731
12“
Display 406 370,2 27,5
379,8 342,6
CP7731-0002 12“
Display 426 370,2 27,5
399,8 342,6
CP7732
15“
Display 483 410,2 28,5
458,8 387,6
CP7733
19“
Display
504 535 45
474 510
