Produktbeschreibung
6
CP77xx
Steckerbeschreibung
Serielle Schnittstelle
Serielle Schnittstelle
COM1
Der Panel-PC verfügt über eine Serielle Schnittstelle COM1 (X 100) vom
Typ RS232 zum Anschluss von seriellen Peripheriegeräten.
Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard.
Stromversorgung
Stromversorgung
Über die 4-polige M12-Buchse (X 101) wird die Stromversorgung des
Panel-PCs hergestellt.
Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard.
Netzwerk-Schnittstellen
Netzwerk
Die RJ-45-Buchsen (X 102, X 103) ermöglichen den Anschluss des Panel-
PCs an ein Ethernet-Netzwerk 10/ 100 Mbit.
Die Schutzart der Steckverbinder entsprechen dem IP67-Standard unter
Verwendung des Steckers FBS-RJ45-8-GS (534494, Fa. Festo AG &
Co.KG).
Schutzerdung
Schutzerdung
Über den Erdungsbolzen auf der Gehäuserückseite wird die
niederohmige Schutzerdung des Panel-PCs hergestellt.
Verbindungskabel
Mit dem Panel-PC werden ein RS 232-Adapterkabel und ein 4-poliger
Stromversorgungsstecker ausgeliefert. Optional sind RJ45-Steckverbinder
und fertige Ethernet-Verbindungskabel verfügbar.

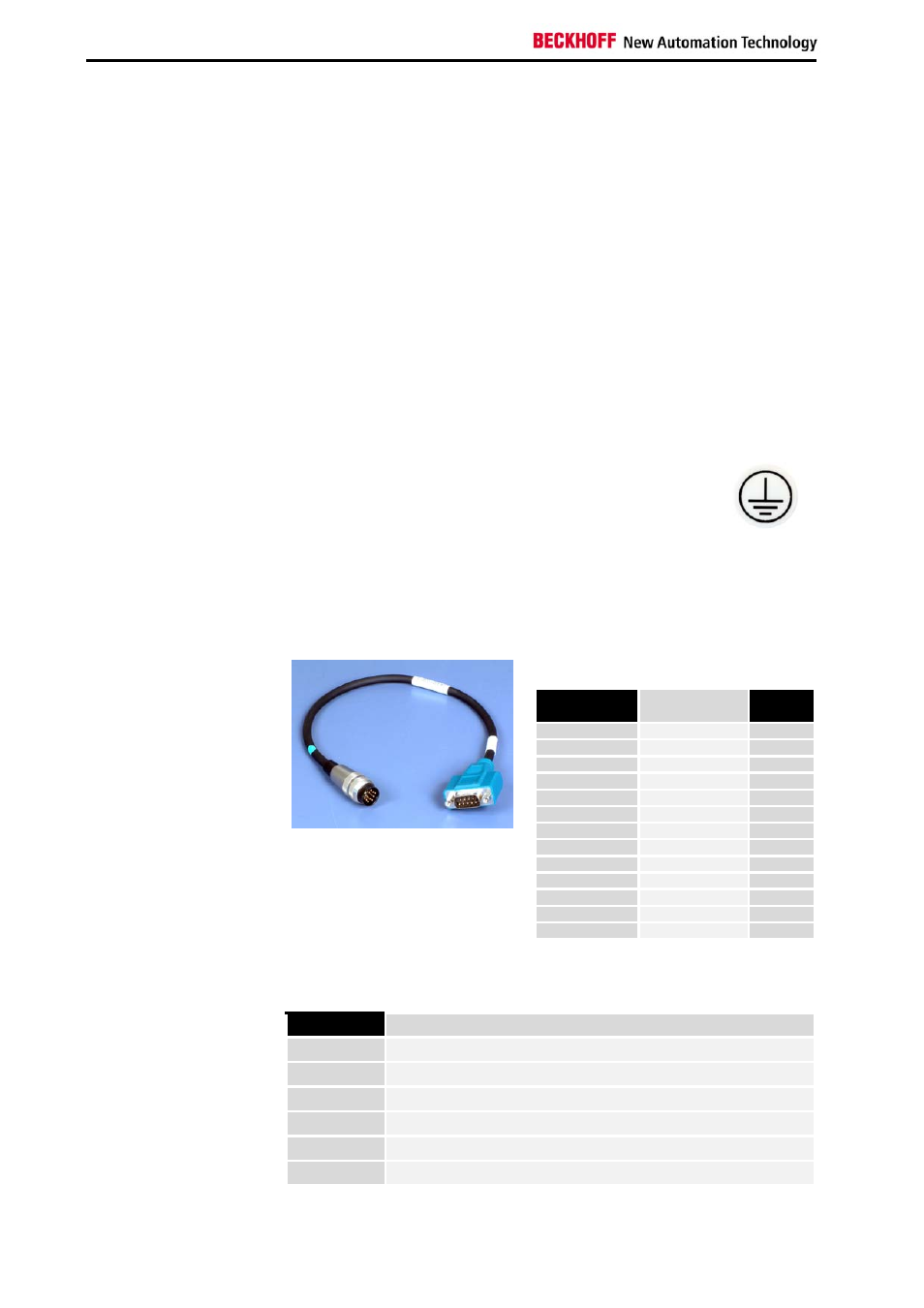

RS 232-Adapterkabel
R
S 232-Adapterkabel
Das mitgelieferte Adapterkabel
mit der Bezeichnung C9900-
K234 ermöglicht den Anschluss
von seriellen Peripheriegeräten
mit SUB-D-Stecker an den
Panel-PC.
Pinbelegung:
Kabelstecker
12-pol.
D-Sub-Stecker
9-pol.
Signal
A
1
DCD
B
6
DSR
C
2
RxD
D
7
RTS
E
3
TxD
F
8
CTS
G
4
DTR
H
9
RI
J
5
GND
K
-
n.c.
L
-
n.c.
M
-
n.c.
Schirm
Schirm
Schirm
Ethernet-Verbindungskabel und Steckverbinder, optional
Ethernet-Verbindungskabel Folgende
Ethernet-Verbindungskabel sind verfügbar:
Patchkabel
Kabel CAT 5, Stecker RJ45, zweites Ende RJ45 IP67
C9900-K605
Patchkabel CAT 5, Länge 5 m
C9900-K606
Patchkabel CAT 5, Länge 10 m
C9900-K607
Patchkabel CAT 5, Länge 20 m
C9900-K608
Patchkabel CAT 5, Länge 30 m
C9900-K609
Patchkabel CAT 5, Länge 40 m
C9900-K610
Patchkabel CAT 5, Länge 50 m
RJ45-Steckverbinder
Unter der Bestelloption C9900-K557 können zwei RJ45-Steckverbinder
IP67 zur Anfertigung individueller Verbindungskabel bestellt werden.
