Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Der Industrie-PC C6515 ist für den Einbau in Schaltschränke oder in die
Rückwand eines Steuergehäuses oder Bediengehäuses der Maschinen-
und Anlagentechnik konzipiert. Dabei wird der Kühlkörper des IPCs in
einem passenden Ausschnitt durch die Schaltschrankwand nach außen
geführt. So wird sichergestellt, dass die vorhandene Verlustleistung von
Prozessor und Chipsatz direkt an die Umgebung abgegeben wird.

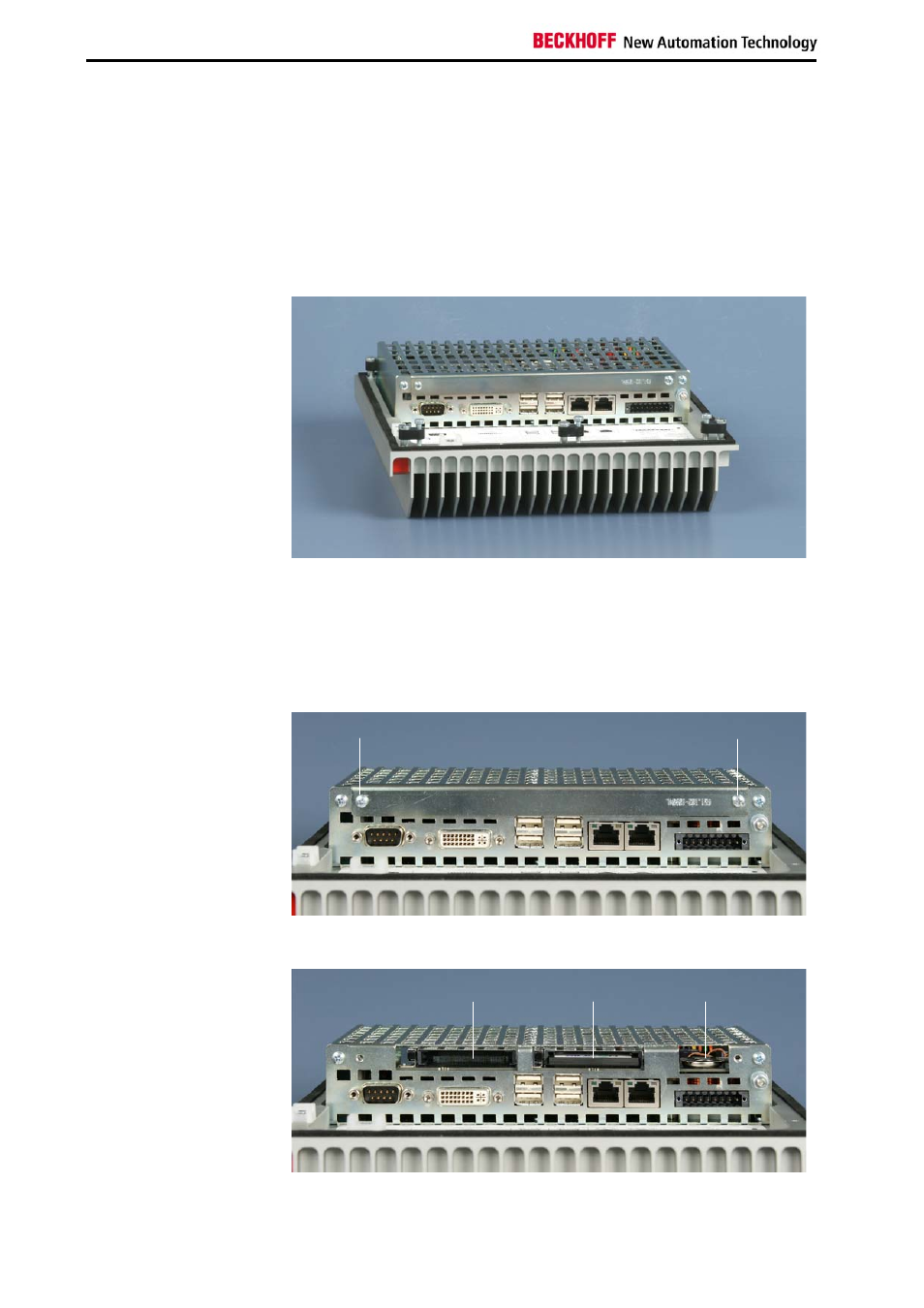

Ansicht von oben
Ausstattung
Durch den lüfterlosen Aufbau kann der Industrie-PC völlig frei von
rotierenden Teilen aufgebaut werden. Integrierte Dichtungen sorgen für
einen IP-67-Abschluss.
Zugang zu den CF-Slots und der Batterie
Hinter der Abdeckung auf der Oberseite des Industrie-PCs befinden sich
die CF-Card, ein zweiter CF-Slot und die Batterie.
Entfernen der Abdeckung
Das Entfernen der Abdeckung geschieht durch Lösen der beiden
Schrauben (1) und (2).
Zugang zur CF-Card, dem
zweiten CF-Slot und der
Batterie
1
2
zweiter CF-Slot
CF-Card
Batterie
