Produktbeschreibung

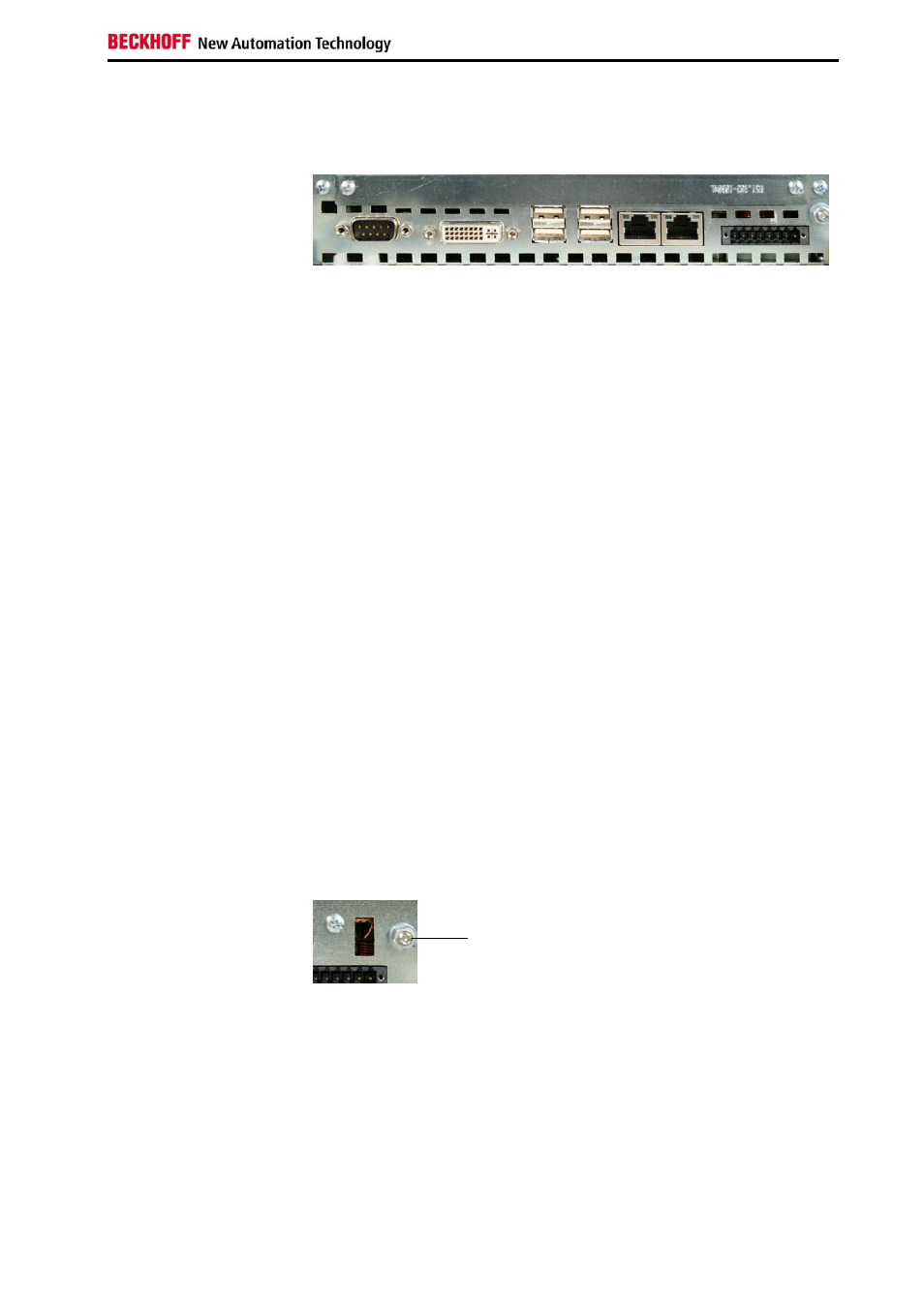

Schnittstellen
Schnittstellen des Industrie-
PCs
X102
X104
X105
X103
X106
X107
X108
X109
X110
Serielle Schnittstelle
RS 232
COM1
Der Industrie-PC verfügt über eine serielle Schnittstellen COM1 (X102)
vom Typ RS232, die auf eine 9-polige SUB-D Stiftleiste geführt ist.
DVI (Digital Visual Interface)
DVI-I
Der DVI Anschluss (X103) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
USB-Schnittstellen
USB1 – USB4
Die vier USB-Schnittstellen (X104 – X107) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB2.0-Norm.
Netzwerk-Anschluss
Netzwerk 10/100BASE-T
Die RJ-45-Buchse (X108) ermöglicht den Anschluss des Industrie-PCs an
ein 10/100 BASE-T Netzwerk.
Netzwerk
10/100/1000BASE-T
Die RJ-45-Buchse (X109) ermöglicht den Anschluss des Industrie-PCs an
ein 10/100/1000 BASE-T Netzwerk.
Stromversorgung
Stromversorgung
Über die Buchse (X110) wird die Stromversorgung des Industrie PCs
hergestellt.
Zusätzliche Steckkarten (optional)
Typenschild
Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
Masseverbindung
Masseverbindung
Über den Stehbolzen wird die Masseverbindung des Industrie-PCs
hergestellt.
Stehbolzen
C6515
7
