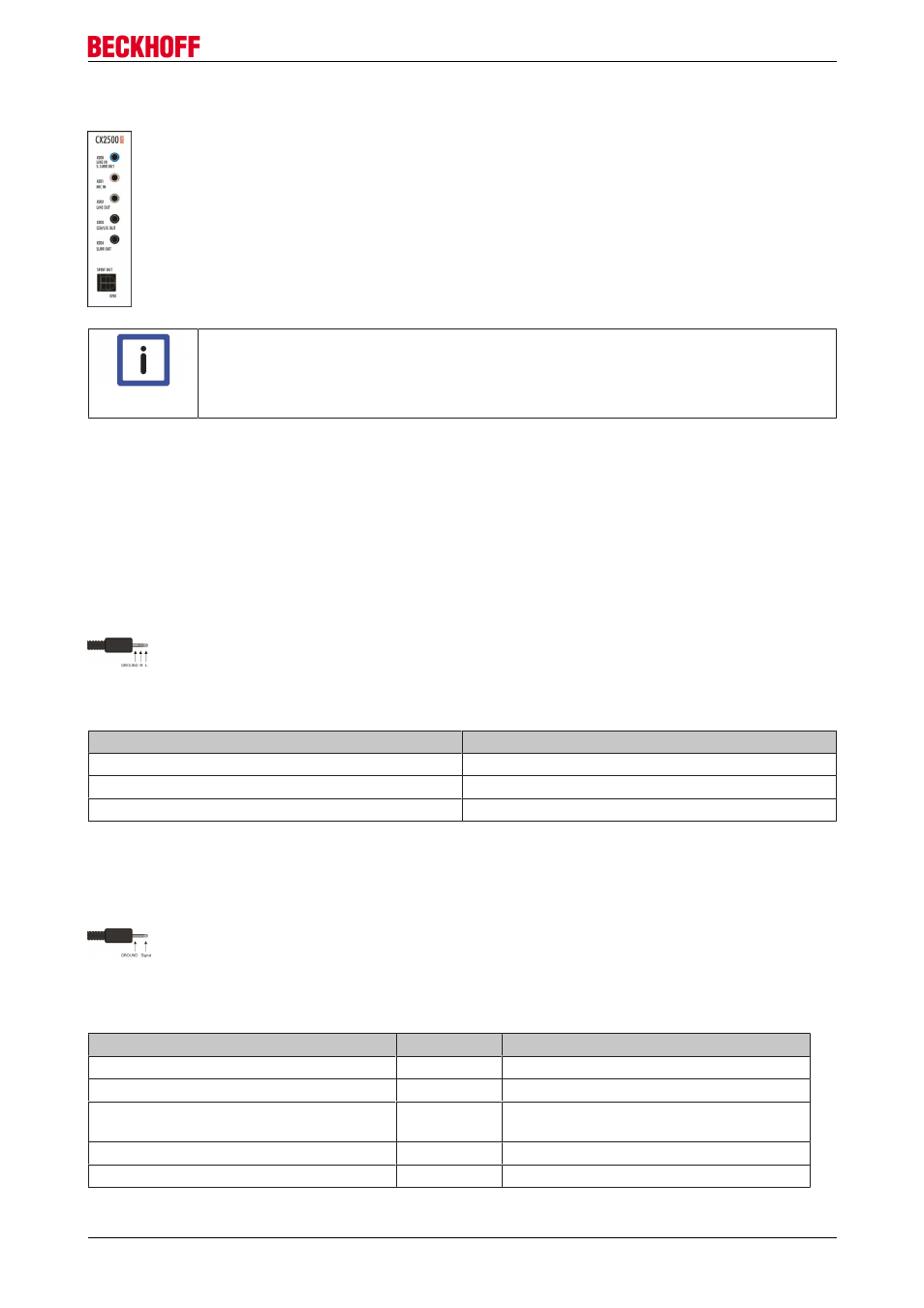

Montage und Verdrahtung

3.6

Anschlüsse

Hinweis

BIOS Einstellung anpassen

Nach dem Anstecken der Hardware müssen Sie im BIOS Chipset die Azalia Configuration
von DISABLED auf ENABLED umstellen, damit die Schnittstelle erkannt wird. Weitere In­
formationen finden Sie in der BIOS Beschreibung der CX2000 Dokumentation.

Anschlüsse für Audiogeräte

Die CX2500­0020 erweitern das CX20x0­System um Audioschnittstellen mit 5 Klinkensteckern und einen
Toslink Stecker für digitale Signale (SPDIF). Es kann bis zu 7.1 Multichannel Audio genutzt werden.

Es steht ein Eingang "LINE IN" zur Verfügung und fünf Ausgänge, 4 x "LINE OUT" und 1 x "SPDIF OUT". An
den LINE OUT (x202) kann auch ein Kopfhörer mit einer Leistung von max. 200mW angeschlossen werden.
Auf die Audioschnittstellen wird über das Betriebssystem zugegriffen.

Die Buchsen haben eine Größe von 3,5 mm und sind für Klinkenstecker ausgelegt.

LINE IN /LINE OUT Stereo­Klinkenstecker (X200/X202/X203/X204):

Im Standardbetrieb wird das Audiomodul im Stereomodus betrieben.

Tab. 1: Pinbelegung Line In /Line Out:

Signal

Beschreibung

L

Linker Kanal

R

Rechter Kanal

Ground

Masse

Der linke Kanal wird über die Spitze des Klinkensteckers übertragen, der rechte Kanal über den ersten Ring.
Die übrige Hülse dient zur Erdung.

MIC IN Mono Klinkenstecker (X201):

Der einzige vorhandene Kanal wird über die Spitze übertragen, die übrige Hülse dient zur Erdung.

Die Farbcodierung der Stecker:

Buchse

Bezeichnung

Beschreibung

LINE IN, S­SURR OUT

X200

Line Level, Stereo Eingang

MIC IN

X201

Mono oder Stereo Mikrofon Eingang

LINE OUT

X202

Frontlautsprecher, Kopfhörer, Stereo
Ausgang

CEN/LFE OUT Schwarz (eigentl. orange)

X203

Subwoofer und Mitte, Stereo Ausgang

SURR OUT Schwarz

X204

Rückseitige Lautsprecher Stereo Ausgang

CX2500­0020

17

Version 1.0
