Montage und Verdrahtung
3.6 Anschlüsse CX2500­0031

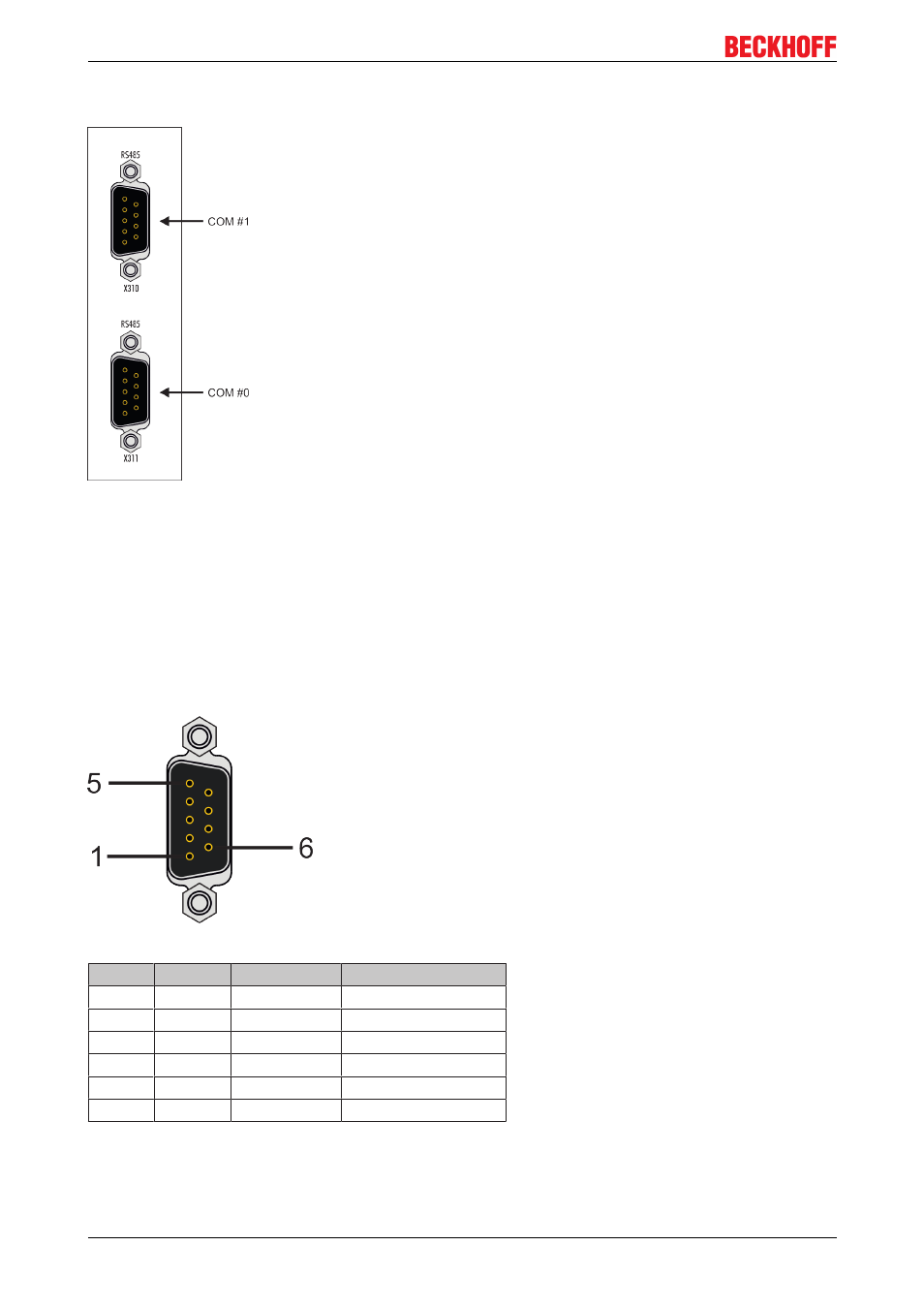

Die Systemschnittstelle CX2500­0031 stellt zwei RS485/RS422 Schnittstellen bereit. Die Schnittstellen sind
auf einer 9­poligen Sub­D Buchsenleiste ausgeführt (X310 und X310). Es können maximal 4 Schnittstellen
angereiht werden. Somit können insgesamt 9 serielle Schnittstellen (vier Module CX2500­0031 und die
Optionale Schnittstelle CX20x0­N031) an das CX20x0­System angeschlossen werden. Die Optionale
Schnittstelle CX20x0­N031 wird im System als COM1 angezeigt. Die Pinbelegung aller Stecker ist identisch
und wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 128 kBit. Die Einstellung der Schnittstellenparameter
erfolgt über das Betriebssystem oder kann aus dem SPS­Programm heraus gesteuert werden.
COM Schnittstelle RS485/RS422 (Stecker) (X310, X311)
Tab. 1: Pinbelegung COM Schnittstelle:
PIN Signal Typ Beschreibung
2 TxD+ Data­Out + Transmit 422
3 RxD+ Data­In + Receive 422
5 GND Ground Ground
6 VCC VCC +5V
7 TxD­ Data­Out ­ Transmit 422
8 RxD­ Data­In ­ Receive 42
Für RS 485 muss Pin 2 und 3 ( Data +) sowie Pin7 und 8 (Data ­) verbunden werden
