Montage und Verdrahtung
Einstellung der Schnittstellen Parameter
Wenn das Schnittstellenmodul CX2500­0031 von dem CX20x0 abgezogen ist, ist der Zugriff auf die DIP­
Schalter möglich. Details hierzu finden sich im Kapitel Abbau / Entsorgung. Die Dip­Schalter zur

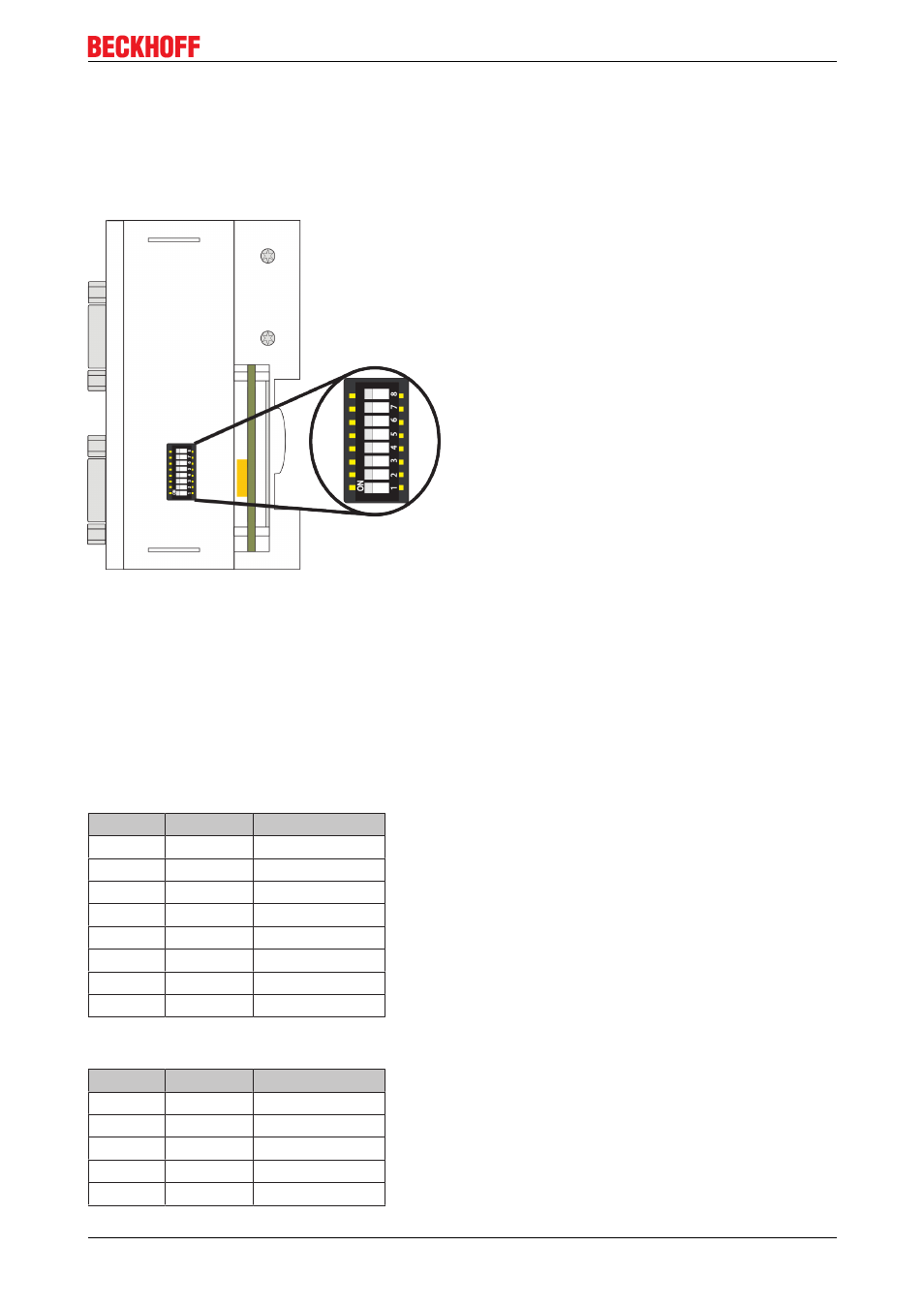

Konfiguration der RS485/RS422 befinden sich auf der linken Seite des Moduls. Liegt die Modulseite frei, so
ist folgendes zu sehen:
Der Schalter ermöglicht das Einstellen des Betriebsmodus: RS232 oder RS485. Der Schalter stellt den
Betriebsmodus für beide Schnittstellen ein. Wenn Sie RS485 und RS422 benötigen, brauchen Sie zwei
Schnittstellenmodule CX2500­0031.
Mit einem langen, kleinen Schraubendreher können die einzelnen Schalter vorsichtig gesetzt werden. Zum
Einstellen ist das System abzuschalten!
Einstellung DIP­Switches RS485
Für den RS485­Betrieb sind der Echo­Modus und die Terminierung abgeschaltet. Die Umschaltung Senden/
Empfangen wird intern automatisch geschaltet. Wird eine Terminierung benötig muss diese über den
Stecker erfolgen.
DIP Status Funktion
1 on RS485­Modus
2 on RS485­Modus
3 on RS485­Modus
4 on RS485­Modus
5 on RS485­Modus
6 on RS485­Modus
7 on RS485­Modus
8 on RS485­Modus
Einstellung DIP­Switches RS422
DIP Status Funktion
1 off RS422­Modus
2 off RS422­Modus
3 off RS422­Modus
4 off RS422­Modus
5 off RS422­Modus
