Montage und Verdrahtung
3.3 Montage der Systemschnittstelle an das CX20x0­
System
Öffnen der PCI­Express­Bus Abdeckung
Die Systemschnittstellen für das CX20x0­System werden über den internen PCI­Express­Bus
angeschlossen. Dieser ist mit einer Schutzkappe versehen. Diese Kappe kann mit Hilfe eines

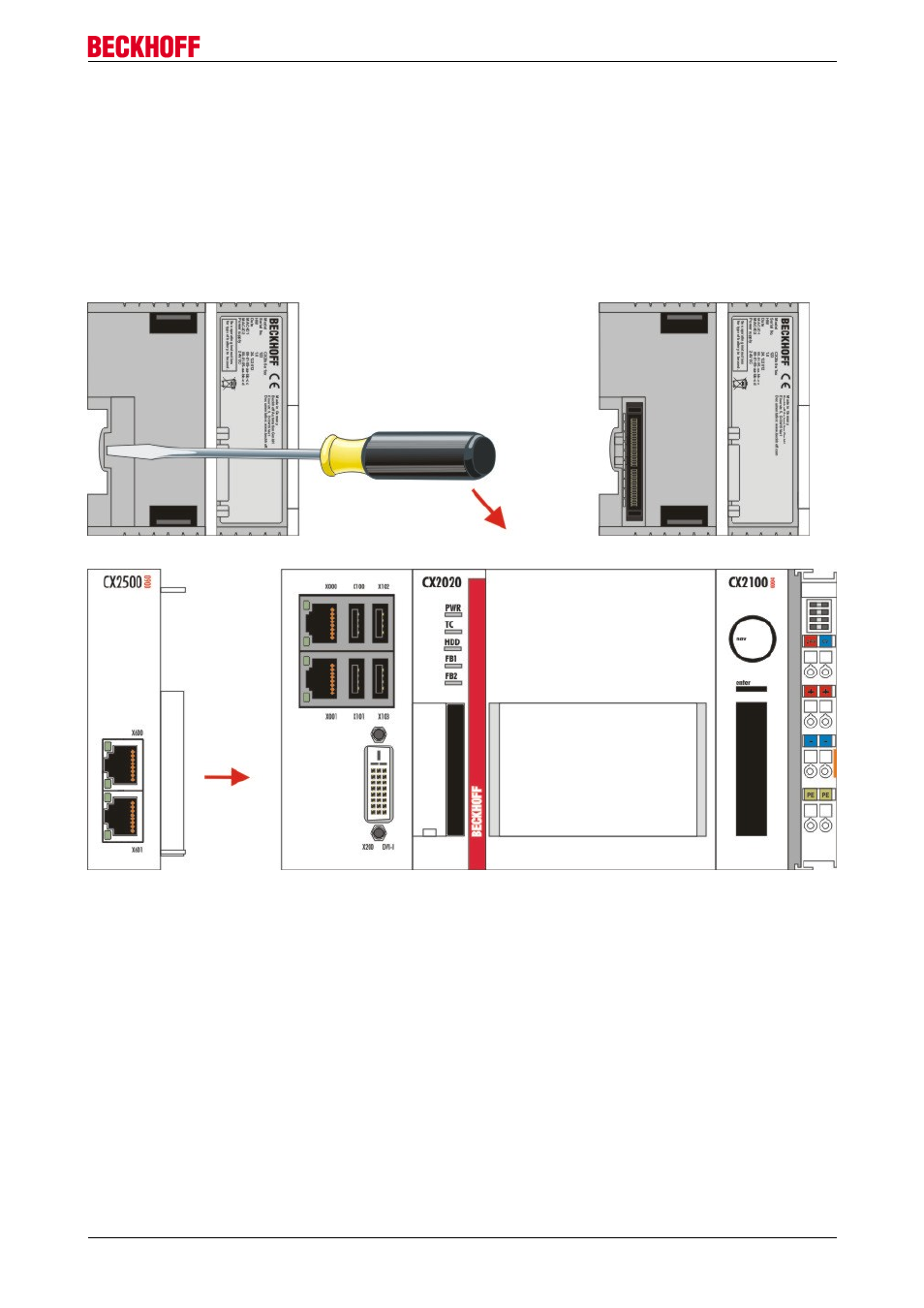

Schraubendrehers entfernt werden. Dazu wird mit einem Schraubendreher in eine Vertiefung in der kurzen
Seite (siehe Abbildung) gefasst und die Kappe abgehebelt. Dann liegt der Busverbinder wie in der Abbildung
frei.
Liegt der Busverbinder frei, können Sie das Modul an der linken Seite anstecken.
Das Modul rastet hörbar ein.
