Montage und Verdrahtung
3.6 LAN­Anschlüsse

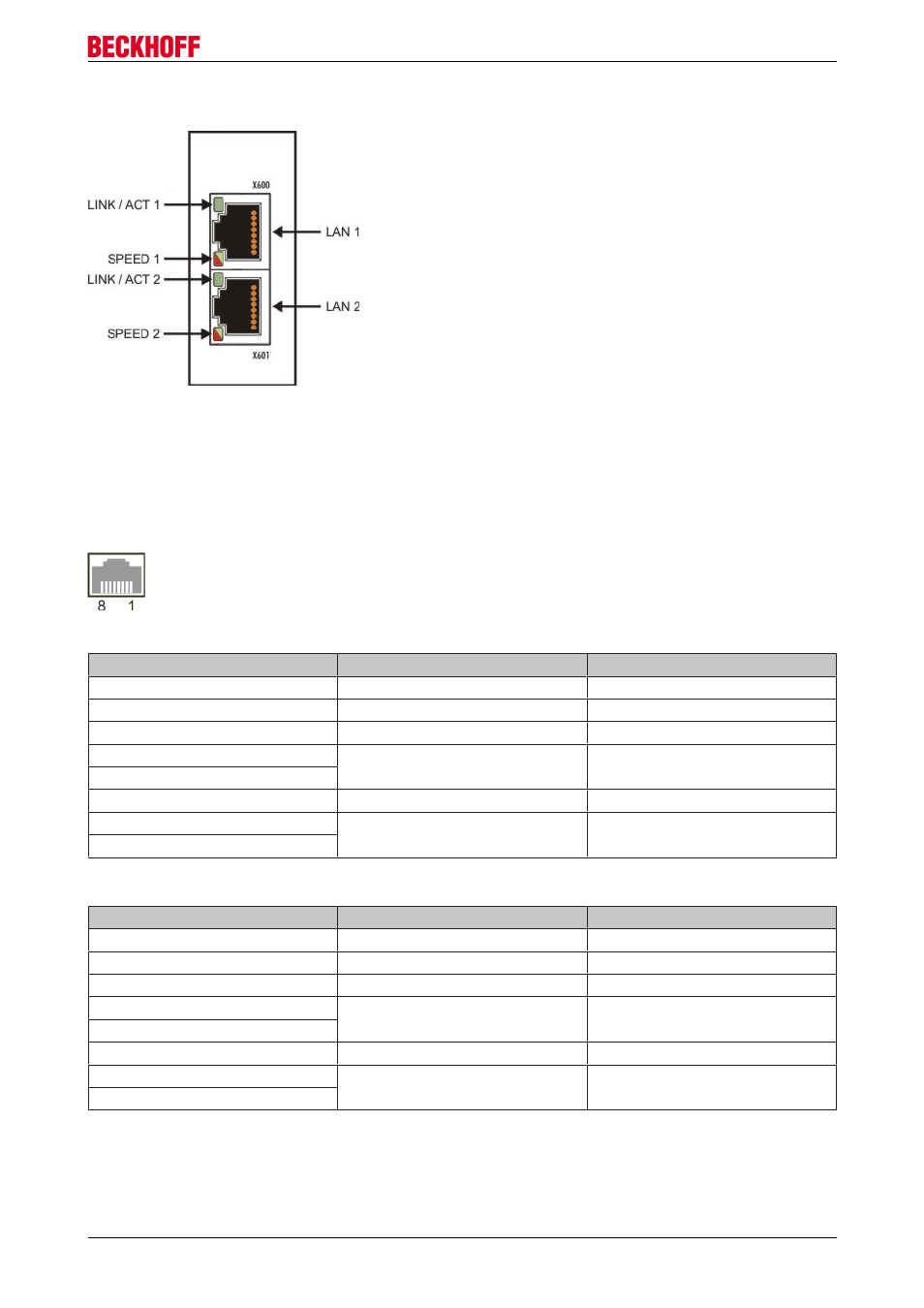

LAN Schnittstelle (X600/ X601)
Die CX20x0 Systeme verfügen über 2 unabhängige LAN­Schnittstellen. Beide Ports sind in der Lage
Geschwindigkeiten von 10 / 100 / 1000 MBit zu bedienen. Die LEDs an den linken Seiten der RJ45­Buchsen
zeigen den Status der LAN Verbindung an. Die obere LED zeigt an ob der Port mit einem Netzwerk
verbunden ist. Ist dies der Fall leuchtet die LED grün auf. Wenn Datenverkehr auf den Port stattfindet, blinkt
die LED. Die untere LED zeigt die Geschwindigkeit der Verbindung an. Beträgt die Geschwindigkeit 10 MBit
ist die LED aus. Bei 100 MBit leuchtet die LED grün. Im Modus 1000 MBit (Gigabit) leuchtet die LED rot.
Tab. 1: Belegung der RJ45­Schnittstelle, Port 1 (X600)
PIN Signal Beschreibung
1 TD + Transmit +
2 TD ­ Transmit ­
3 RD + Receive +
4 connected nicht benutzt
5
6 RD ­ Receive ­
7 connected nicht benutzt
8
Tab. 2: Belegung der RJ45­Schnittstelle, Port 2 (X601)
PIN Signal Beschreibung
1 TD + Transmit +
2 TD ­ Transmit ­
3 RD + Receive +
4 connected nicht benutzt
5
6 RD ­ Receive ­
7 connected nicht benutzt
8
Beide LAN­Anschlüsse unterstützen Jumboframes. Dazu muss der Treiber für den Intel® 82574
Netzwerkbaustein aktiv sein. Dieser kann im Gerätemanager ausgewählt werden. Ist der Treiber für den
„TwinCAT Intel PCI Ethernet Adapter“ installiert, so muss dieser erst deinstalliert werden. Bei dem
anschließenden Suchlauf wird der Treiber für den Intel® 82574 eingebunden.
CX2500­0060 17 Version 1.1
