3.2.2 Horizontale Montage

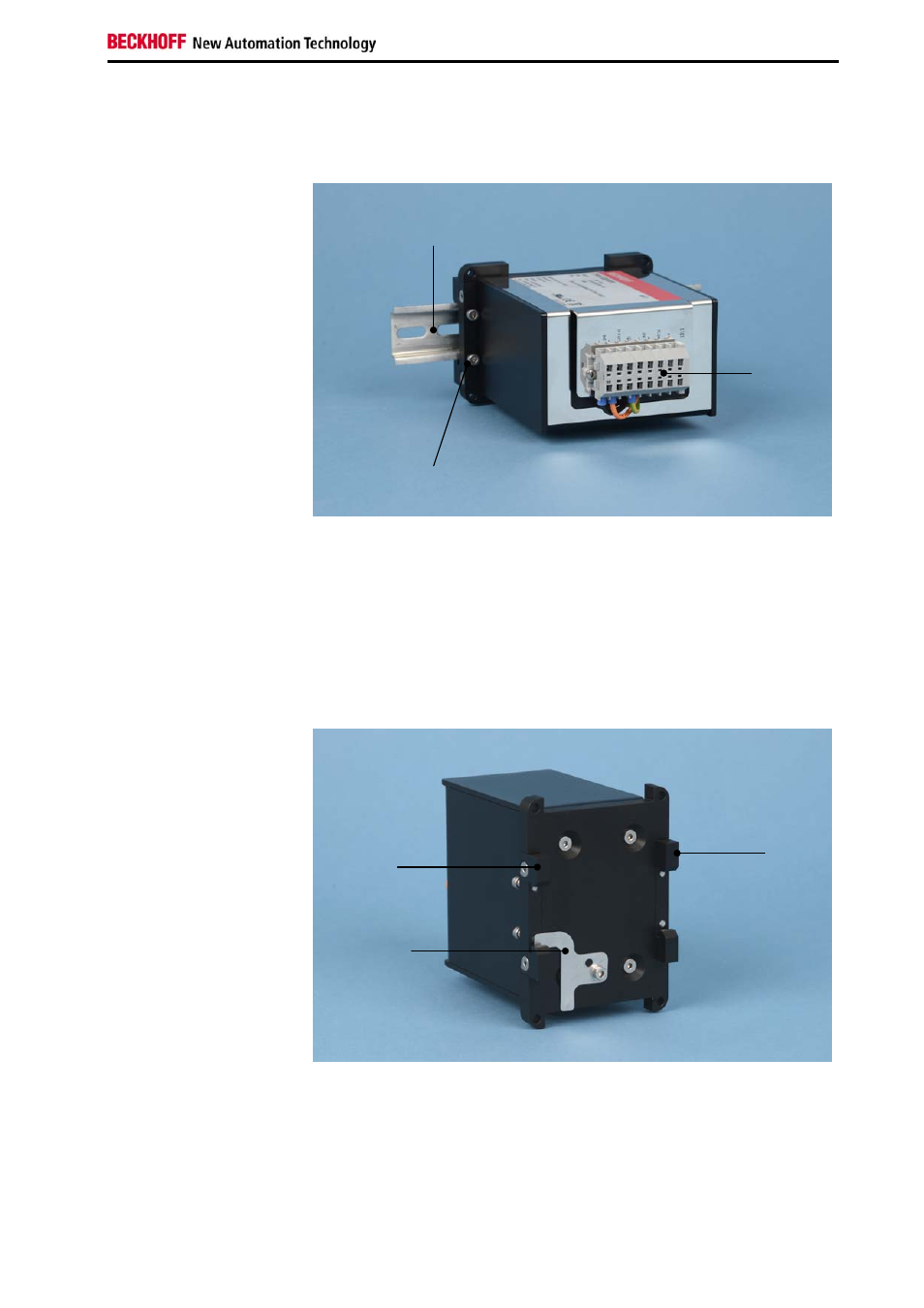

Nach dem Umbau der Montageplatte (siehe hierzu Kapitel Umbau der Montageplatte ) kann das Akku-
Pack auch in horizontaler Ausrichtung auf der Hutschiene montiert werden.
Akku-Pack
C9900-U332-0010,
horizontale Ausrichtung
2
1
3
Die elektrischen Anschlüsse (1) befinden sich an der Frontseite des Gehäuses.
Mit der Rückseite wird das Akku-Pack auf einer Hutschiene vom Typ TS 35 x 15 (2) im Schaltschrank
montiert. Das Akku-Pack wird von vorne mit den vier Innensechskantschrauben (3) auf der Schiene
gesichert, verwenden Sie hierzu einen Inbusschlüssel der Größe 3,0.
3.2.3 Umbau der Montageplatte
Nach dem Umbau der Montageplatte kann das Akku-Pack in horizontaler Ausrichtung auf der Hutschiene
montiert werden. Gehen Sie hierzu wie folgt vor:
Ansicht von hinten,
vertikale Ausrichtung
bei Auslieferung
2
2
1
1. Demontieren Sie das Blech für die Masse-Verbindung (1) mit einem Inbusschlüssel 3,0 mm.
2. Entfernen Sie beiden Montage-Rasten (2) mit einem Inbusschlüssel 2,5 mm.
3. Drehen Sie das Akku-Pack um 90 Grad wie auf der folgenden Abbildung dargestellt.
