Produktbeschreibung

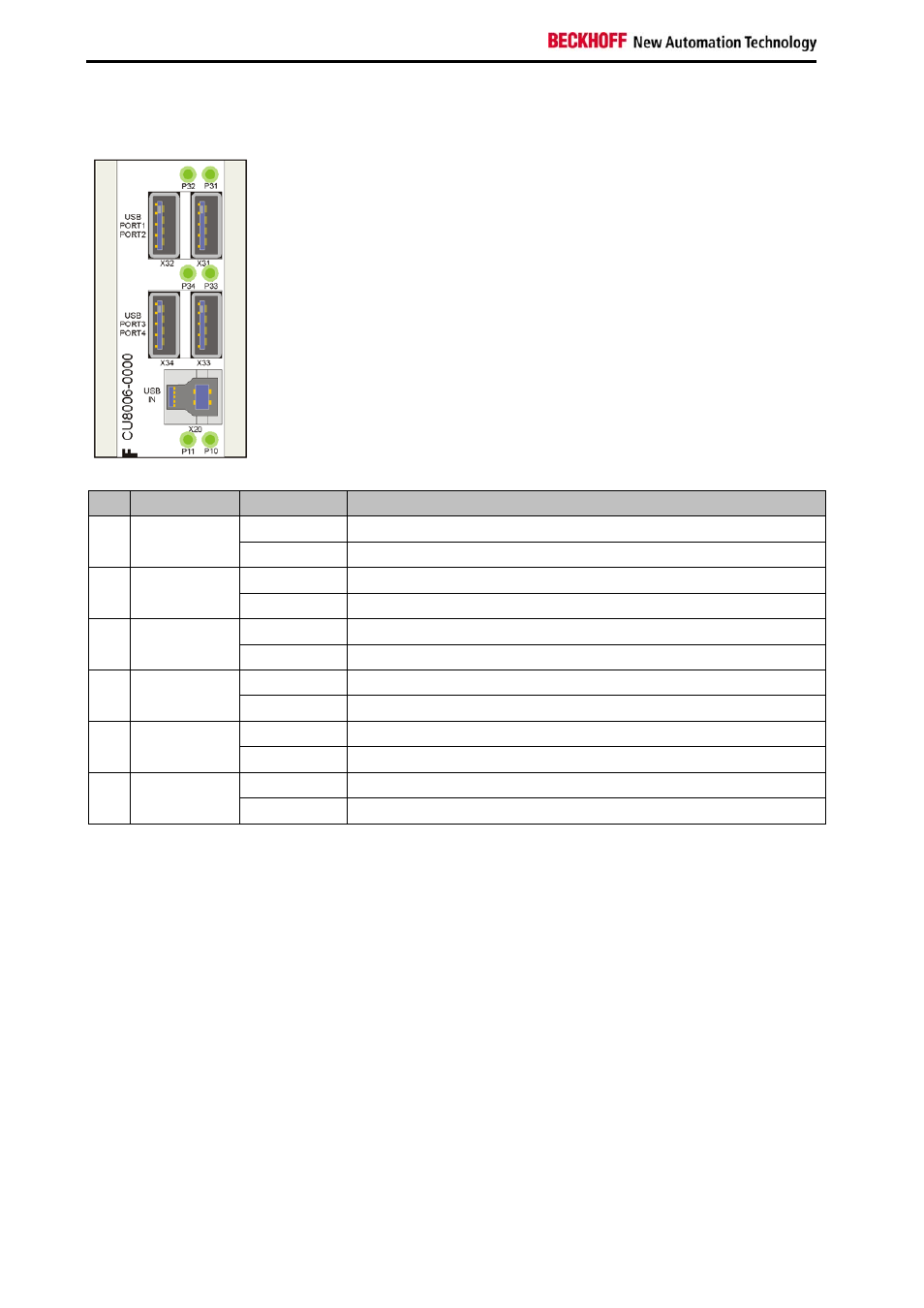

2.3 LED-Diagnose
LED Zuordnung
Status
Bedeutung
aus keine
Versorgungsspannung
P10 Spannungs-
versorgung
leuchtet grün Versorgungsspannung liegt an
leuchtet grün Der Strom aller 4 Downstream-Ports ist in Summe kleiner als 4 A
P11 Strom-
überwachung leuchtet rot
Der Strom aller 4 Downstream-Ports ist in Summe größer als 4 A
leuchtet grün Versorgungsspannung 5 V liegt an
P31 USB Port 1
leuchtet rot
Spannungsversorgung liegt nicht an, Port abgeschaltet
leuchtet grün Versorgungsspannung 5 V liegt an
P32 USB Port 2
leuchtet rot
Spannungsversorgung liegt nicht an, Port abgeschaltet
leuchtet grün Versorgungsspannung 5 V liegt an
P33 USB Port 3
leuchtet rot
Spannungsversorgung liegt nicht an, Port abgeschaltet
leuchtet grün Versorgungsspannung 5 V liegt an
P34 USB Port 4
leuchtet rot
Spannungsversorgung liegt nicht an, Port abgeschaltet
