Produktbeschreibung

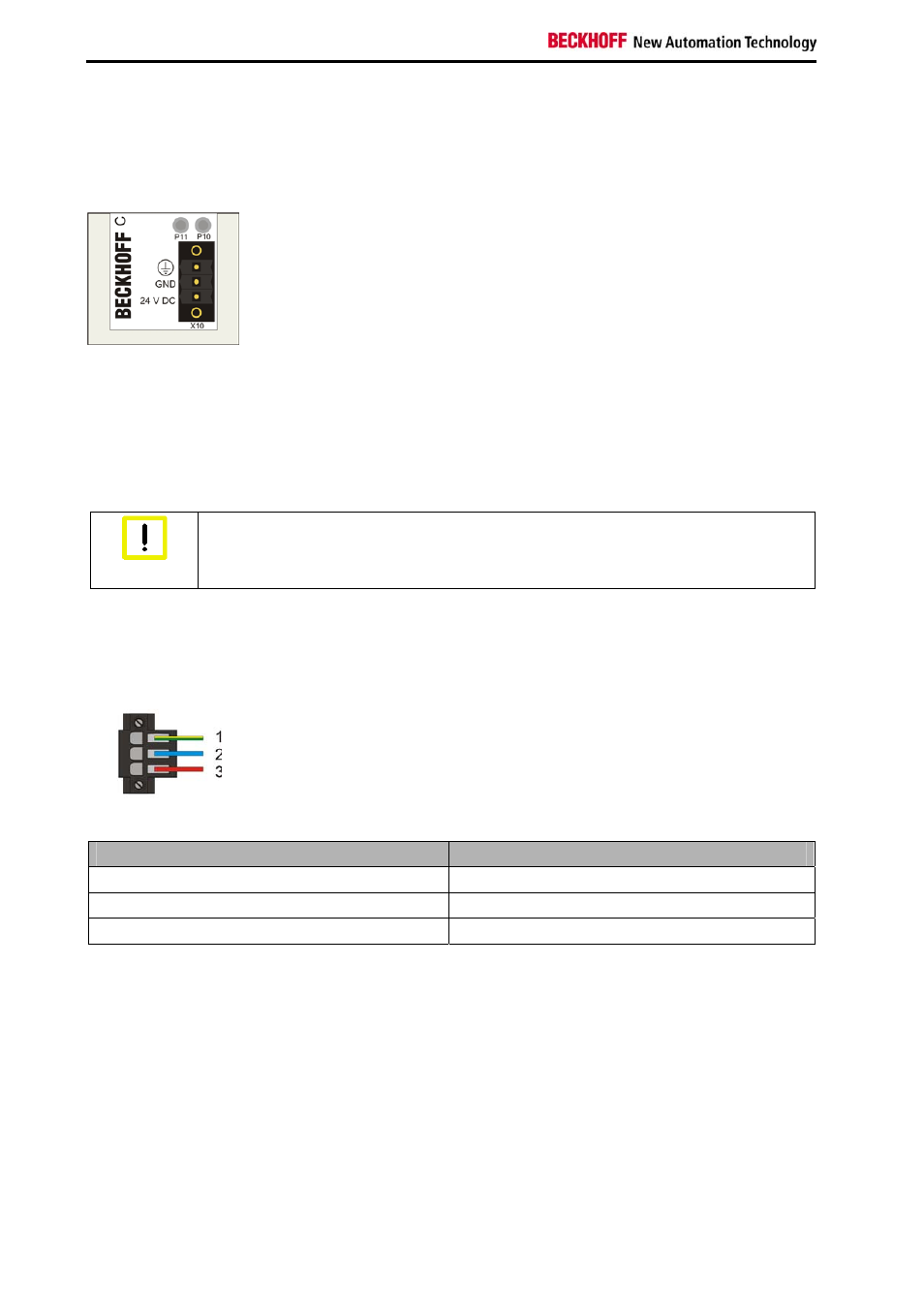

2.2 Anschlüsse
2.2.1 Stromversorgung
Der USB-Hub CU8006-0000 benötigt zum Betrieb eine Versorgungsspannung von 24 V
DC
. Der Anschluss
erfolgt über die mit 24 V DC bezeichnete Klemme X10. Diese Versorgung speist die Elektronik des Hubs
und über die USB-Downstream-Ports die angeschlossenen USB-Geräte (5 V
DC
). Sie ist gegen Verpolung
geschützt.
2.2.1.1 UL
Anforderungen
UL Anforderungen
Achtung
Zur Einhaltung der UL-Anforderungen darf das Gerät nicht mit unbegrenzten
Spannungsquellen verbunden werden!
2.2.1.2 Pinbelegung
Stromversorgungsstecker
Pin
Belegung
1 GND
2
0 V
3
+24 V DC
6
CU8006-0000
