Betriebsanleitung
Dämpfung und Reichweite
Fresnel-Zone

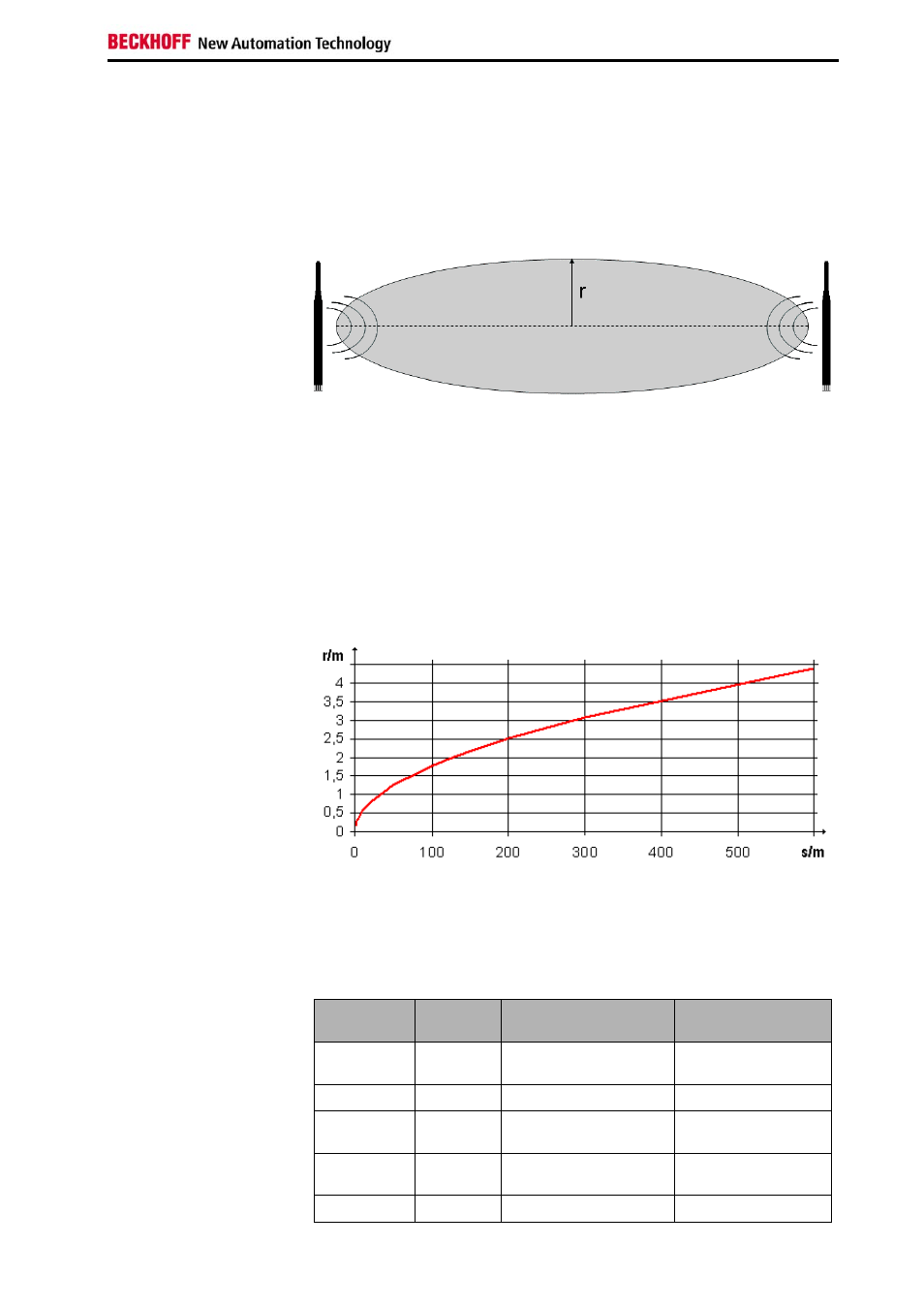

Fresnel-Zone
Bei einer Funkübertragung bezeichnet man den Raum zwischen Sende-
und Empfangsantenne als Fresnel-Zone. Die Fresnel-Zone ist ein
gedachter Rotationsellipsoid zwischen den Antennen.
Im Bereich der Fresnel-Zone wird der Hauptteil der Energie übertragen.
Diese Zone sollte frei von Hindernissen (z.B. Gegenständen, Häuser,
Bäume, usw.) sein. Insbesondere Hindernisse aus Metall wie
Schaltschränke, Maschinenteile, Rohrleitungen, Eisenträger usw.
behindern die Ausbildung der Fresnel-Zone besonders!
Jede Behinderung der Fresnel-Zone, dämpft die Übertragung. Ist die
Fresnel-Zone z.B. zur Hälfte verdeckt, so beträgt die Zusatzdämpfung 6
dB, die Feldstärke sinkt also auf die Hälfte des Freiraumwertes. Unter
Umständen ist der Empfang dann gestört oder komplett unterbrochen.
Ist die Fresnel-Zone frei von Hindernissen, wird die sich ausbreitende
Funkwelle nur durch die Freiraumdämpfung gedämpft.
Radius r der Fresnel-Zone in Abhängigkeit der Entfernung s.
Dämpfung in der Praxis
Dämpfung
Bei einer Dämpfung von 6 dB verringert sich die Reichweite im Vergleich
zu einer Freisicht-Verbindung auf die Hälfte, bei 12dB auf ein Viertel.
Material
Dämpfung Reichweite ca.
Beispiel bei 280 m
Freisicht-Reichweite
Dünne Wand
2-5 dB
(Freiluft Reichweite)/1,5
... (Freiluft Reichweite)/2
180 m - 140 m
Holzwand
5 dB
(Freiluft Reichweite)/2
140 m
Ziegelmauer
6-12 dB
(Freiluft Reichweite)/2 ...
(Freiluft Reichweite)/4
140 m - 70 m
Beton Mauer
10-20 dB
(Freiluft Reichweite)/4 ...
(Freiluft Reichweite)/8
70 m - 5 m
Beton Decke
20 dB
(Freiluft Reichweite)/8
< 35 m
CU8890-0000
17
