Produktbeschreibung

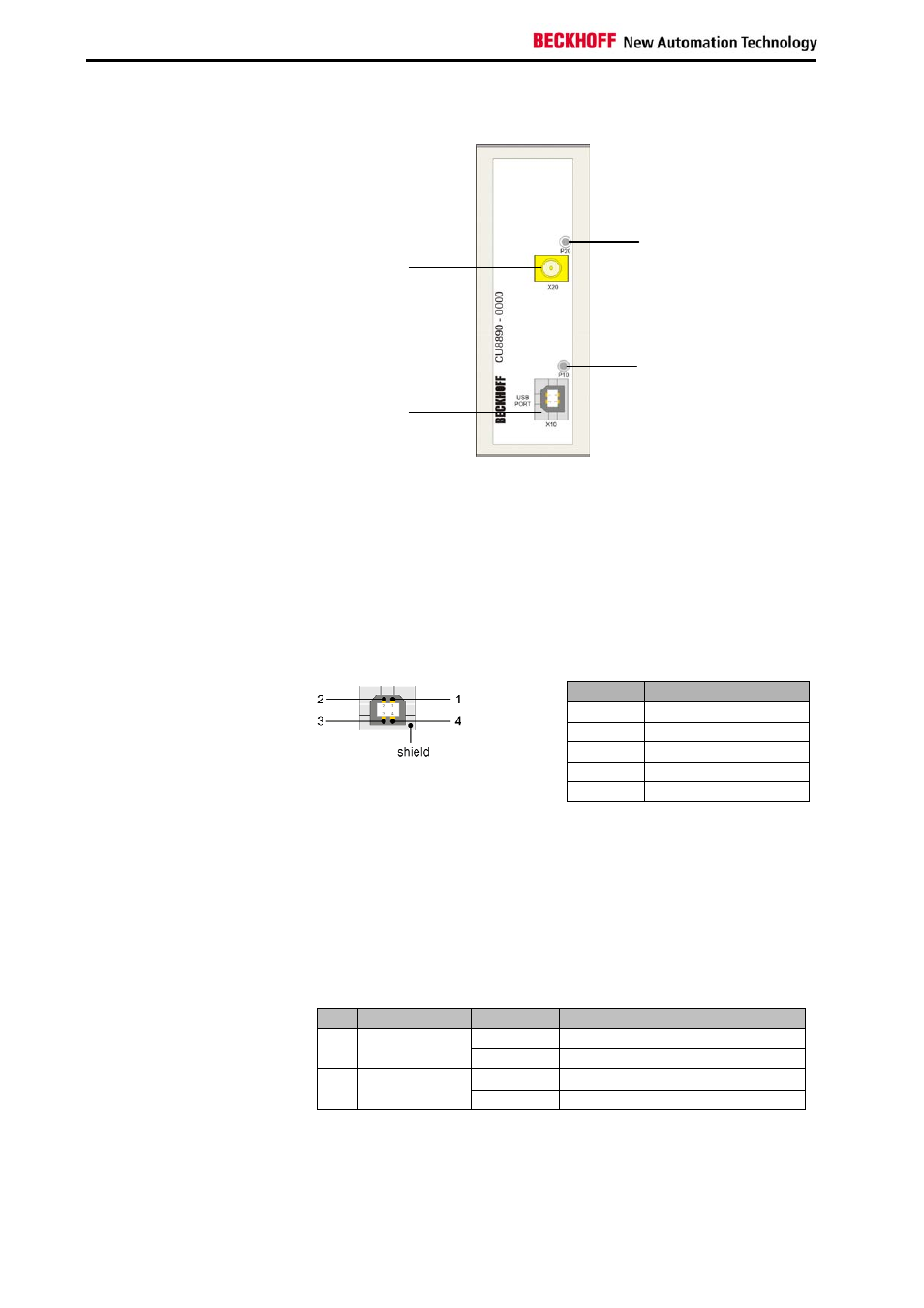

Anschlüsse und LED-Anzeigen
Ansicht auf die Anschlüsse und
LED-Anzeigen
P10
P20
X20
X10
Stromversorgung
Stromversorgung Die
Stromversorgung
erfolgt über die USB-Schnittstelle.
Datenanschluss
Datenanschluss
Der Anschluss des WLAN-Controllers CU8890 an den Industrie-PC
erfolgt über den USB-Port Typ B (X10). Die Pinbelegung ist im
Folgenden beschrieben:
USB-Port Typ B (X10) (Standard-Kabel)
USB-Port Typ B
Pin
Signal
1 VCC
2 Data
-
3 Data
+
4 GND
Shield Abschirmung
Antennenanschluss
Antennenanschluss
Der CU8890 besitzt einen reversen SMA-Stecker (X20), an den
verschiedene Funkantennen angeschlossen werden können. Durch die
freie Wahl einer Antenne kann man sich der Umgebung entsprechend
anpassen.
LED-Diagnostik
LED-Zustände
Die folgende Tabelle zeigt die möglichen LED-Zustände:
LED Zuordnung
Status
Bedeutung
off Keine
Stromversorgung
P10 Power
LED
leuchtet
Stromversorgung über USB-Port
off
WLAN nicht aktiv
P20 WLAN
aktiv
leuchtet WLAN
aktiv
X10
6
CU8890-0000
