Installationsanleitung
Montage des Versorgungskabels
Verdrahtung
Montieren Sie das Kabel für die Stromversorgung des Control Panels mit
dem mitgelieferten Material zur Steckermontage.
Kabelquerschnitte
Leitungsquerschnitte
beachten,
Spannungsabfall
vermeiden!
Für den Anschluss der Stromversorgung müssen Leitungen mit einem
Kabelquerschnitt von 1,5 mm
2
verwendet werden.
Bei größeren Entfernungen zwischen Spannungsquelle und Control Panel
berücksichtigen Sie den Spannungsabfall in Abhängigkeit vom Kabel-
querschnitt sowie Spannungsschwankungen Ihrer Versorgungsspannung,
damit sichergestellt ist, dass die Spannung am Netzteil nicht unter 22 V
abfällt.
Absicherung
Die Zuleitung der Stromversorgung ist mit maximal 16 A abzusichern.

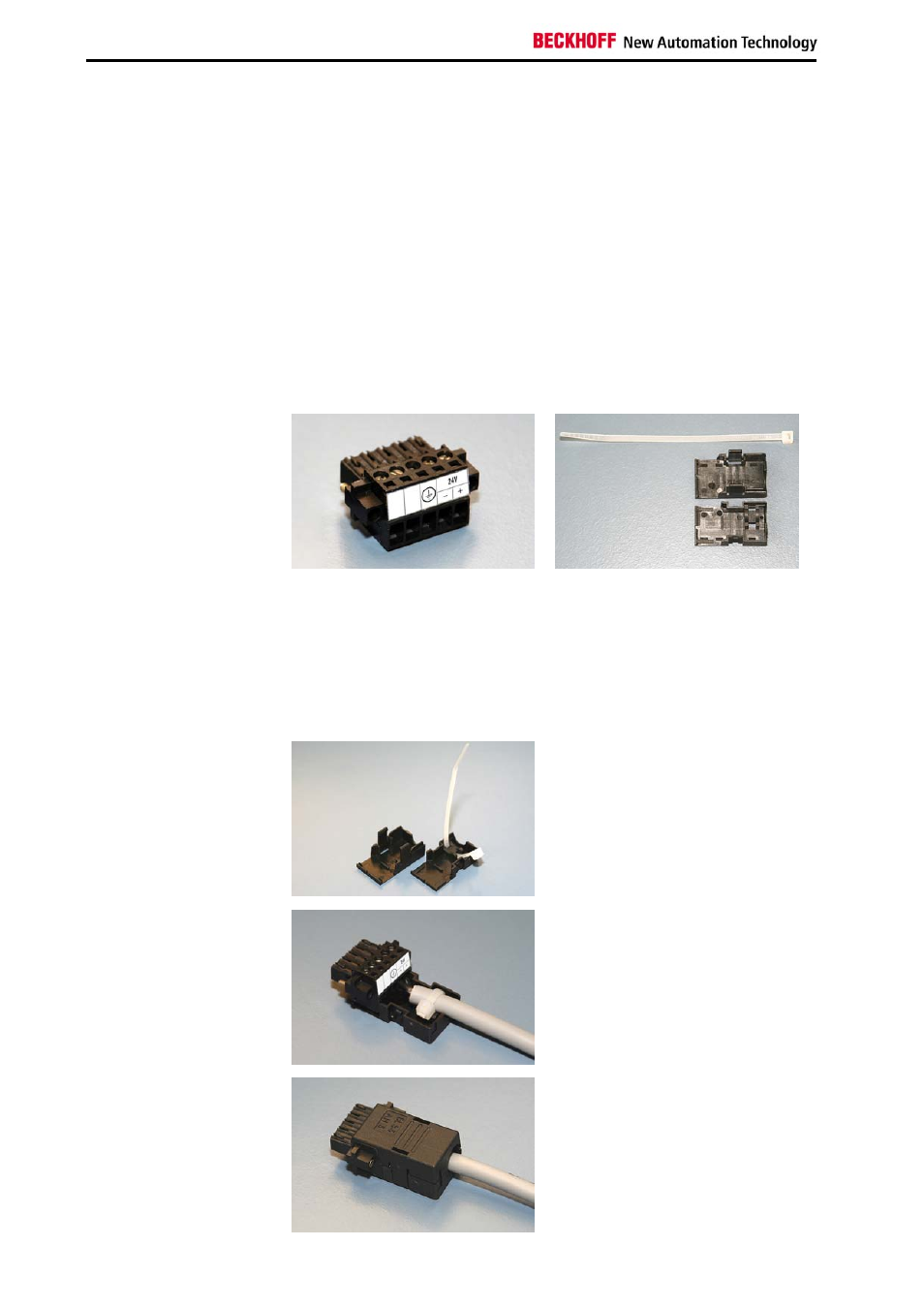

Material zur Steckermontage
Material zur
Steckermontage
Steckerleiste 5-polig
Zugentlastungsgehäuse mit
Kabelbinder
Steckermontage
Montage eines Steckers
am Kabel
So montieren Sie einen Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Verschrauben Sie die Kabelenden in der 5-poligen Steckerleiste
gemäß Verdrahtungsplan.
Anbringen der
Zugentlastung
Fädeln Sie den Kabelbinder in das
Unterteil des Zugentlastungs-
gehäuses ein.
Einsetzen der Steckerleiste
Setzen Sie die Steckerleiste in das
Unterteil des Zugentlastungs-
gehäuses ein.
Ziehen Sie den Kabelbinder fest zu
und kneifen Sie die Kunststofflasche
ab.
Befestigung des Gehäuse-
Oberteils
Befestigen Sie das Oberteil des
Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
