Produktbeschreibung
Steckerbeschreibung
Serielle Schnittstelle
Serielle Schnittstelle
COM1
Das Control Panel verfügt über eine serielle Schnittstelle COM1 (X 102)
vom Typ RS232 zum Anschluss von seriellen Peripheriegeräten.
USB-Schnittstellen
USB out
Die beiden USB-Schnittstellen (X 103, X104) (Stecker-Typ A) dienen dem
Anschluss von Peripheriegeräten mit USB-Anschluss.
Unterstützt wird die USB2.0-Norm.
Netzwerk-Schnittstellen
Netzwerk
Die RJ-45-Buchsen (X 105, X 106) ermöglichen den Anschluss des Control
Panels an ein 10/ 100 MBit Ethernet-Netzwerk.
Stromversorgung
Power
Über die Buchse (X 107) wird die Stromversorgung des Control Panels
hergestellt.
Status-LEDs
Bedeutung der Status-
LEDs

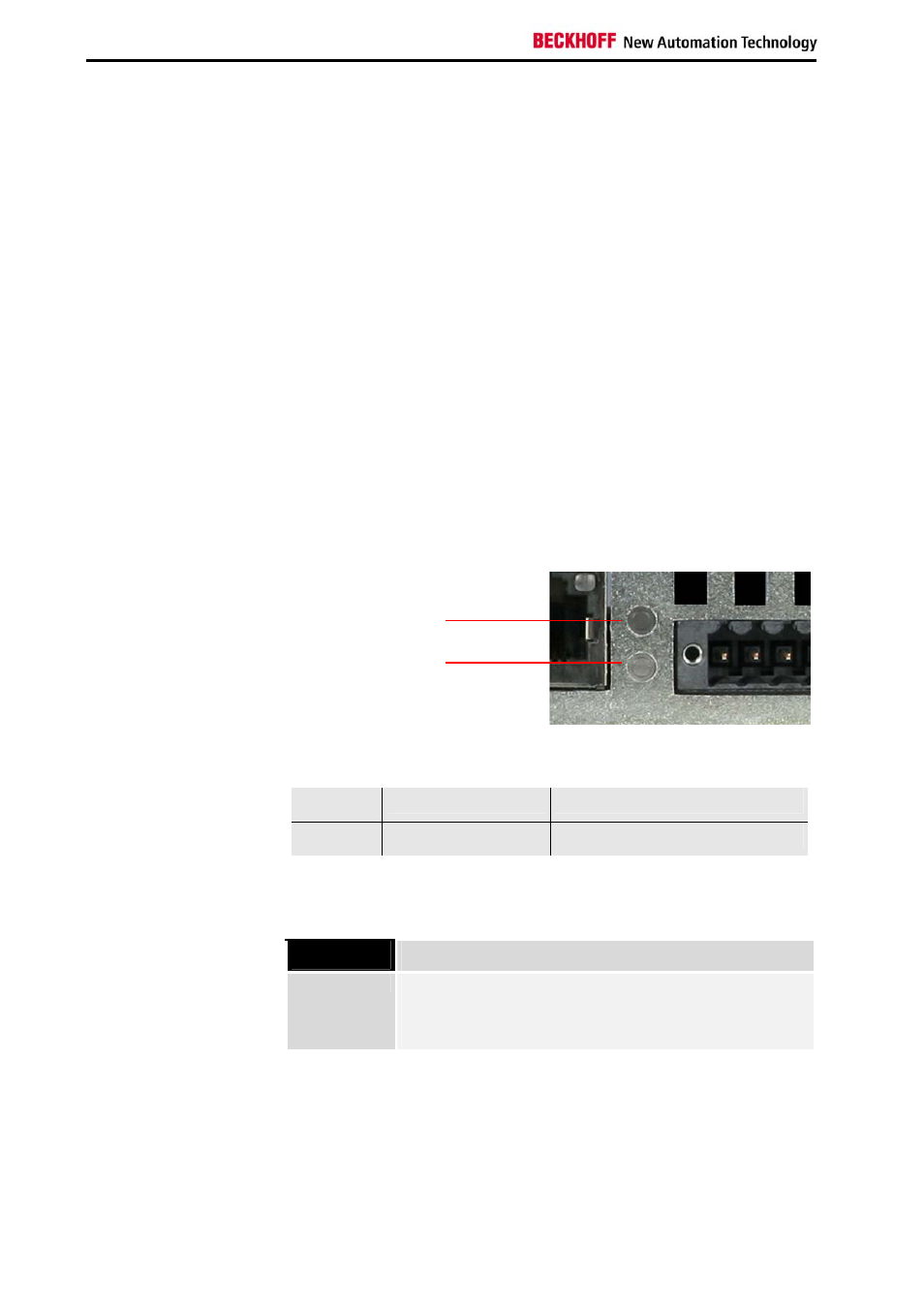

Im Bereich des Stromversorgungssteckers befinden sich die Status-LEDs.
P101
-
-
P102
24 V in
Stromversorgung ist hergestellt
P101
P102
Bestelloption
Option
C9900-E197
“Economy"-Einbau-Control-Panel CP6608
Version: Building Automation
18 poliger Steckverbinder statt RS232 Schnittstelle mit 2 digitalen
Eingängen für 24 V, 2 digitalen Ausgängen für 24 V, PT100-Sensor-
Eingang, Stereo-Sound-Line-Ausgang und Mikrofon-Eingang
