X101 – BECKHOFF CP790x-140x Benutzerhandbuch
Seite 13
Produktbeschreibung

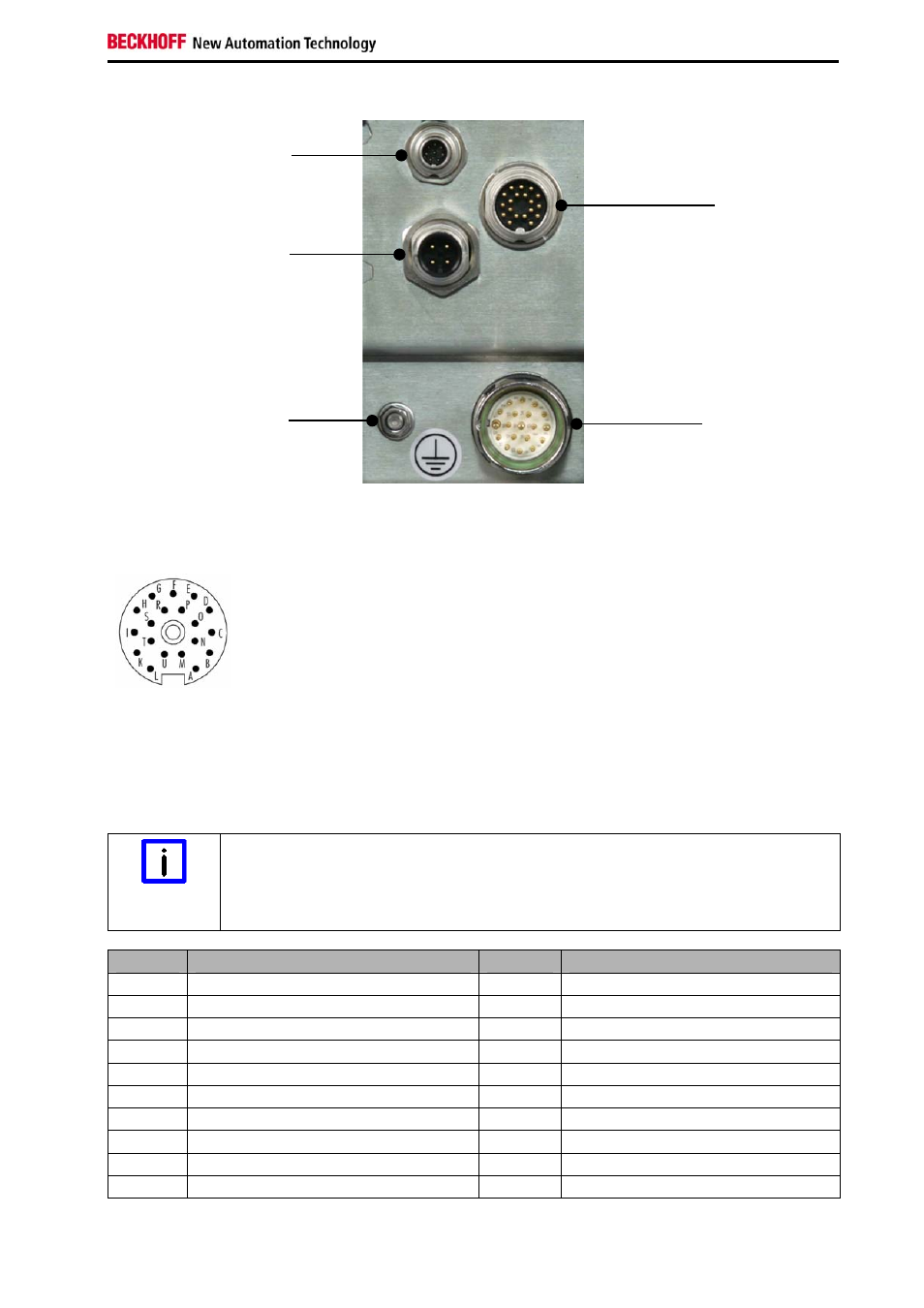

CP790x-1401 mit USB-Schnittstelle, Not-Aus und Tastern in der Front
X103
USB-E-Eingang
X101
DVI-E-Eingang
X102
Stromversorgung
XS01
Anschluss
Not-Aus und Taster
Schutzerdung
2.4.1 DVI-E-Eingang (Digital Visual Interface-Extended) (X101)
X101
SG 19POL M16 EINBAU-LP-LöT. IP67 BINDER (BINDER 09-0463-90-19 SERIE 723 M16X0,75)
Ansicht auf Lötanschlussseite
Der DVI-E-Anschluss (X 101) dient der Übertragung des Videosignals vom Industrie-PC zum
Control-Panel. Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard.
Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser
Kabellänge kommt das Grafiksignal nur stark verfälscht am Control-Panel an. Im Control-Panel CP790x
wird ein Signalprozessor eingesetzt, der das DVI-Signal vollständig wiederherstellt. Der Industrie-PC
benötigt einen herkömmlichen DVI-Ausgang.
Übertragungsrate für das DDC-File begrenzen
Hinweis
Bei großer Distanz zwischen PC und Control-Panel muss die Übertragungsrate für das
DDC-File begrenzt werden.
Siehe hierzu das Kapitel
Einstellen der Übertragungsrate.
Pin
Signal
Pin
Signal
A Shield
L IN_TMDS_C+
B IN_TMDS_2+
M GND
C GND
N IN_TMDS_2-
D IN_TMDS_1-
O IN_TMDS_1+
E GND
P GND
F IN_TMDS_0-
R IN_TMDS_0+
G GND
S HPD_DVI
H +
5V_DVI
T GND
I DDC
DAT
U IN_TMDS_C-
K I2C-CLK
CP790x-140x
