Produktbeschreibung

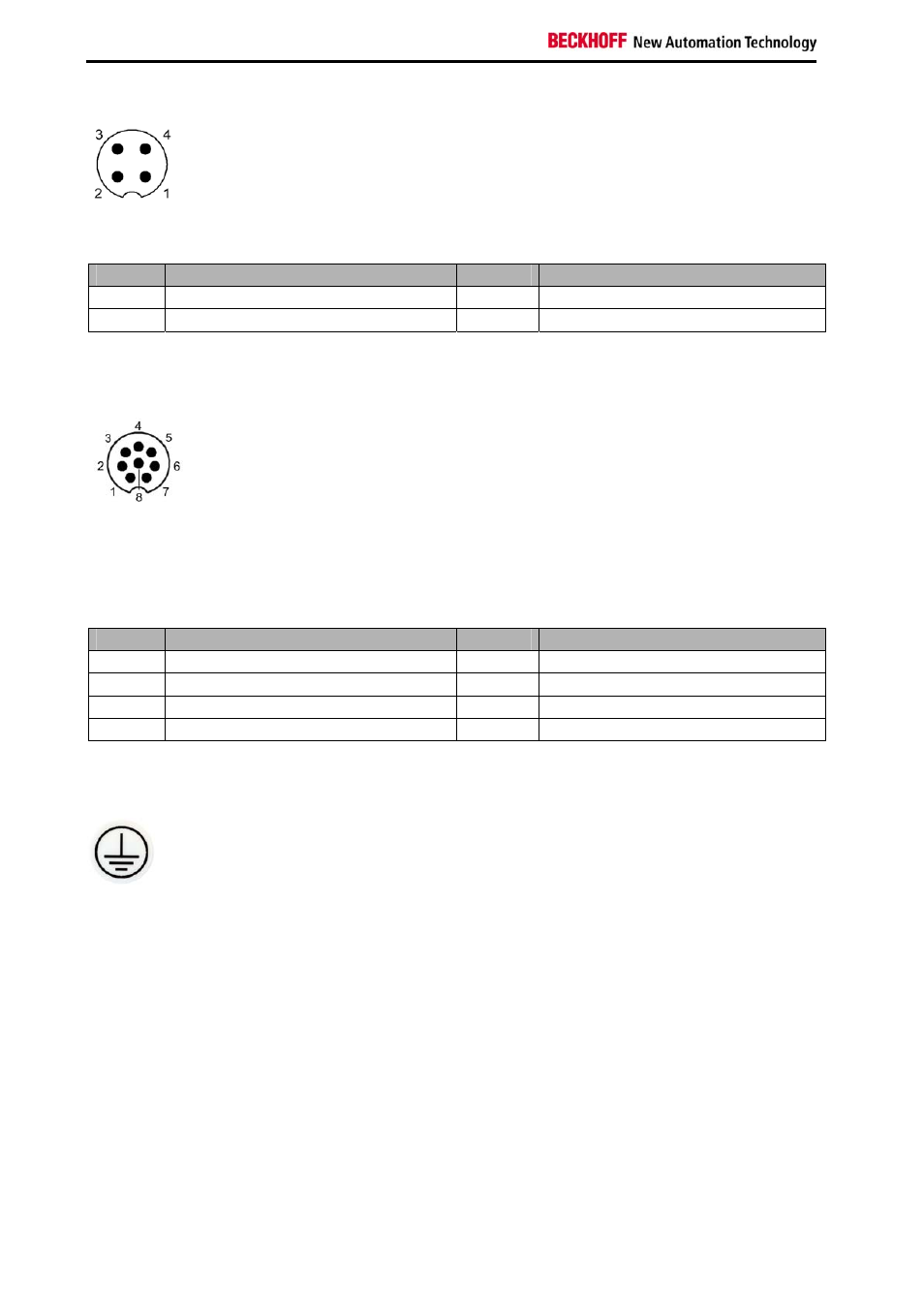

2.4.2 Stromversorgung (X102)
X102
SG 4POL M12 EINBAU LP-LöT. IP67 BINDER (BINDER 09-3431-90-04 SERIE 763 M12X1)
Ansicht auf Lötanschlussseite
Über die 4-polige M12-Buchse (X 102) wird die Stromversorgung des Control-Panels hergestellt. Die
Schutzart des Rundsteckverbinders entspricht dem IP67-Standard.
Pin
Signal
Pin
Signal
1 +
24V
3 GND
2 NC
4 NC
2.4.3 USB-E-Eingang (X 103)
X103
SG 8POL M9 EINBAU LP-LöT. IP67 BINDER (BINDER 09-0427-30-08 SERIE 712 M9X0,5)
Ansicht auf Lötanschlussseite
Über den USB-E-Eingang (X 103) wird das Control-Panel mit der USB-zu-USB-Extended-Wandler-Box
CU8800 verbunden.
Um eine Entfernung von 50 m ohne Hubs zu realisieren, wird bei USB-Extended das USB-Signal
umgewandelt, so dass es über 50 m CAT-5- Kabel übertragen werden kann. Im Control-Panel wird das
Signal in USB zurückgewandelt.
Pin
Signal
Pin
Signal
1 NC
5 USB
Tx-
2
USB Rx-
6
USB Tx+
3
USB Rx+
7
15V USB_E
4 GND
8 GND
2.4.4 Schutzerdung
Über den Erdungsbolzen im Anschlussraum wird die niederohmige Schutzerdung des Control-Panels
hergestellt.
12
CP790x-140x
