ISA-Bus Steckkarte C1230S
C1230S
Übersicht
Die ISA-Bus PC Steckkarte C1230S erweitert Industrie PCs mit Standard
Motherboard um die Ansteuerung verschiedener IPC-Komponenten, die in
Standard PCs nicht vorkommen.
Die C1230S ermöglicht die Abfrage von bis zu 10 Sondertasten und das
Ansteuern von bis zu 10 Leuchtdioden. Außerdem erlaubt die Karte in
Ergänzung mit der Steuerplatine C2000 BAT die Ansteuerung einer 24V
USV (Unterbrechungsfreie Stromversorgung). Ebenso kann der Industrie
PC mit einer NC-Rückwand ausgestattet werde, die dann über die
Steckkarte C1230S angesteuert wird. Die NC-Rückwand stellt zentral am
PC 32 digitale Eingänge, 32 digitale Ausgänge, 4 analoge Eingänge, 4
analoge Ausgänge und 4 Incremental-Encoder Eingänge zur Verfügung.
Funktion und Programmierung der NC-Rückwand sind in einer getrennten
NC-Rückwand-Dokumentation beschrieben.
Die Steckkarte C1230S ist eine teilbestückte Variante des All in One
Motherboards C1230.
6\VWHP%XV
869
)URQWWDEOHDX
ÃTU&
TU
ÃTU&!
ÃTU&"

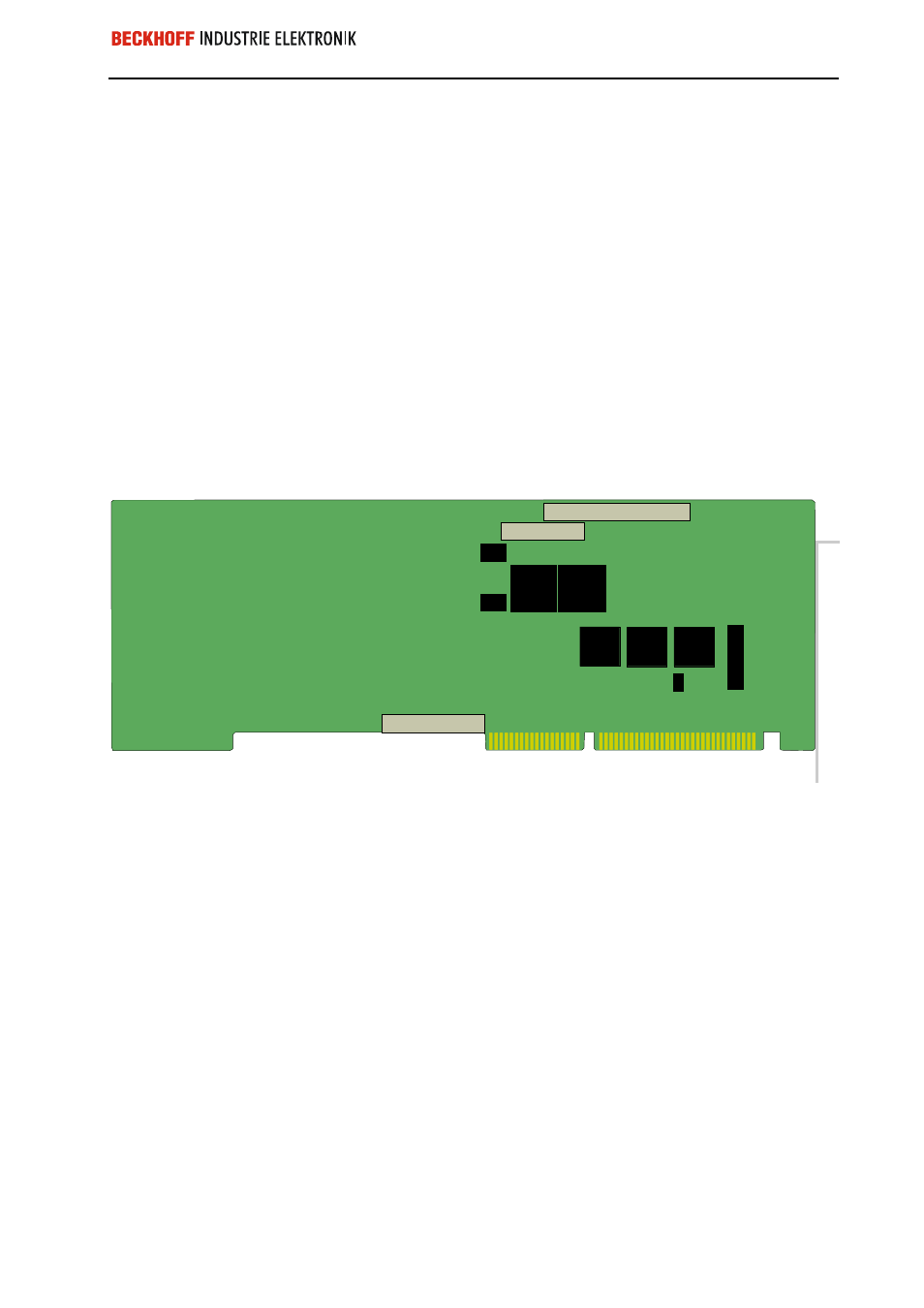

Anschlüsse für:
•
Steuerplatine C2000BAT für unterbrechungsfreie Stromversorgung
•
NC
Rückwandplatine
•
Fronttableau
