ISA-Bus Steckkarte C1230S 7
C1230S

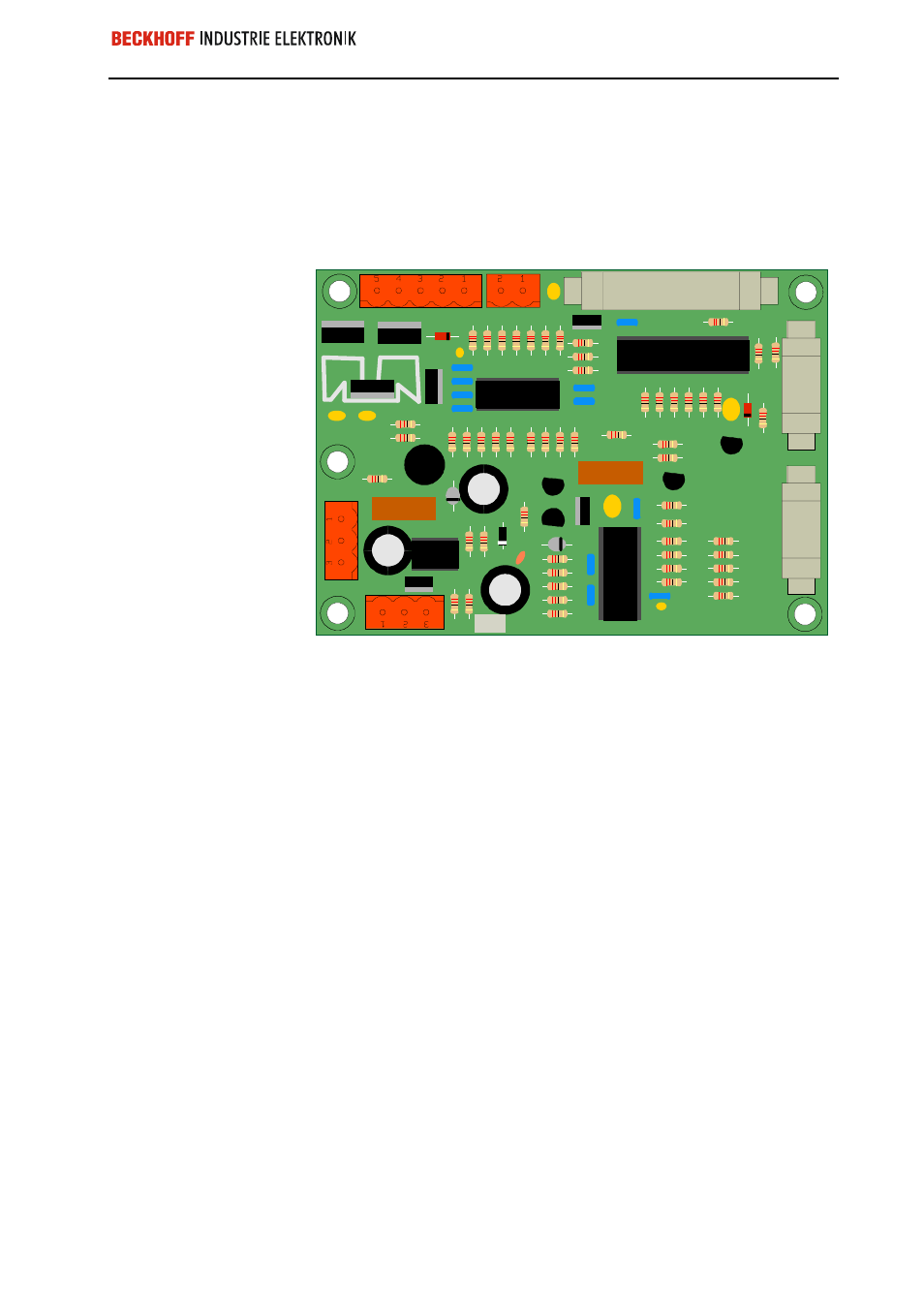

Die USV-Steuerplatine C2000BAT
Unterbrechungsfreie Strom-
versorgung Ein Industrie-PC mit 24 V Spannungsversorgung kann auf Wunsch mit
einer Unterbrechungsfreien Stromversorgung ausgerüstet werden, die
nach Ausfall der Versorgungsspannung den Betrieb des Gerätes für ca. 15
Minuten über einen NiCad-Akku aufrecht erhält. Die Steuerung übernimmt
die USV-Steuerplatine C2000BAT.
Einige Anschlüsse werden
in Verwendung mit der
C1230S nicht benutzt.



QLFK
W
EH
QX
W]W
QLFKW EHQX
W]W
&6
B E C K H O F F C 2 0 0 0 B A T
$NNX6SJVYHUVRU
6LFKHUXQJ
$
/&
'LVSOD\
6FKDOWHU IU
/&' %HOHXFKW
1H
W]WH
LO
SOD
WLQ
H
Akku-Verpolungsschutz Die USV-Steuerplatine ist mit einem einfachen Akku-Verpolungsschutz
ausgestattet. Wird der Akku versehentlich falsch gepolt, fließt kurzzeitig ein
erhöhter Strom, der eine Sicherung (1A) auf der C2000BAT-Platine zum
Durchschmelzen bringt. Die Anordnung der Sicherung auf der Platine
können Sie dem Bild entnehmen.
Schalter für die LCD Hinter-
grundbeleuchtung Die USV-Steuerplatine erlaubt das Ein- und Ausschalten der LCD
Hintergrundbeleuchtung über einen Schalter an der Gehäusewand oder
über die PIO-Bausteine auf der C1230S durch die Software. Durch das
Abschalten der LCD Hintergrundbeleuchtung kann bei Akkubetrieb Strom
gespart werden. Zur Bedienung kann die Hintergrundbeleuchtung mit dem
Schalter wieder eingeschaltet werden, nachdem die Software sie bei
Akkubetrieb abgeschaltet hat.
