Innenaufbau
15
;_]`Q[d9^TecdbYU@33" !
*HKlXVH VFKOLHHQ
In der Führungsschiene am Innenrand des Gehäuses befinden sich sechs Fe-
dermuttern, welche die Schrauben aufnehmen, mit denen die Rückwand befe-
stigt wird. Bevor Sie die Rückwand wieder einsetzen, müssen Sie prüfen, ob
sich die Federmuttern noch am richtigen Platz befinden, damit die Schrauben
fassen können.
Beim Einsetzen der Gummileiste müssen Sie in einer Ecke beginnen. Drücken
sie das Gummi beim Einführen in die Schiene der Gehäusewand kräftigt gegen
die Rückwand, damit keine Falten entstehen. Falls sich dennoch Falten bilden,
fangen Sie noch einmal an, wobei Sie ein anderes Stück der Gummileiste ver-
wenden sollten. Verfahren Sie dann mit den anderen Ecken auf gleiche Weise,
und verlegen Sie die geraden Strecken zuletzt.
Ziehen Sie abschließend den Außenrand der Gummileiste über die Halteschie-
ne.

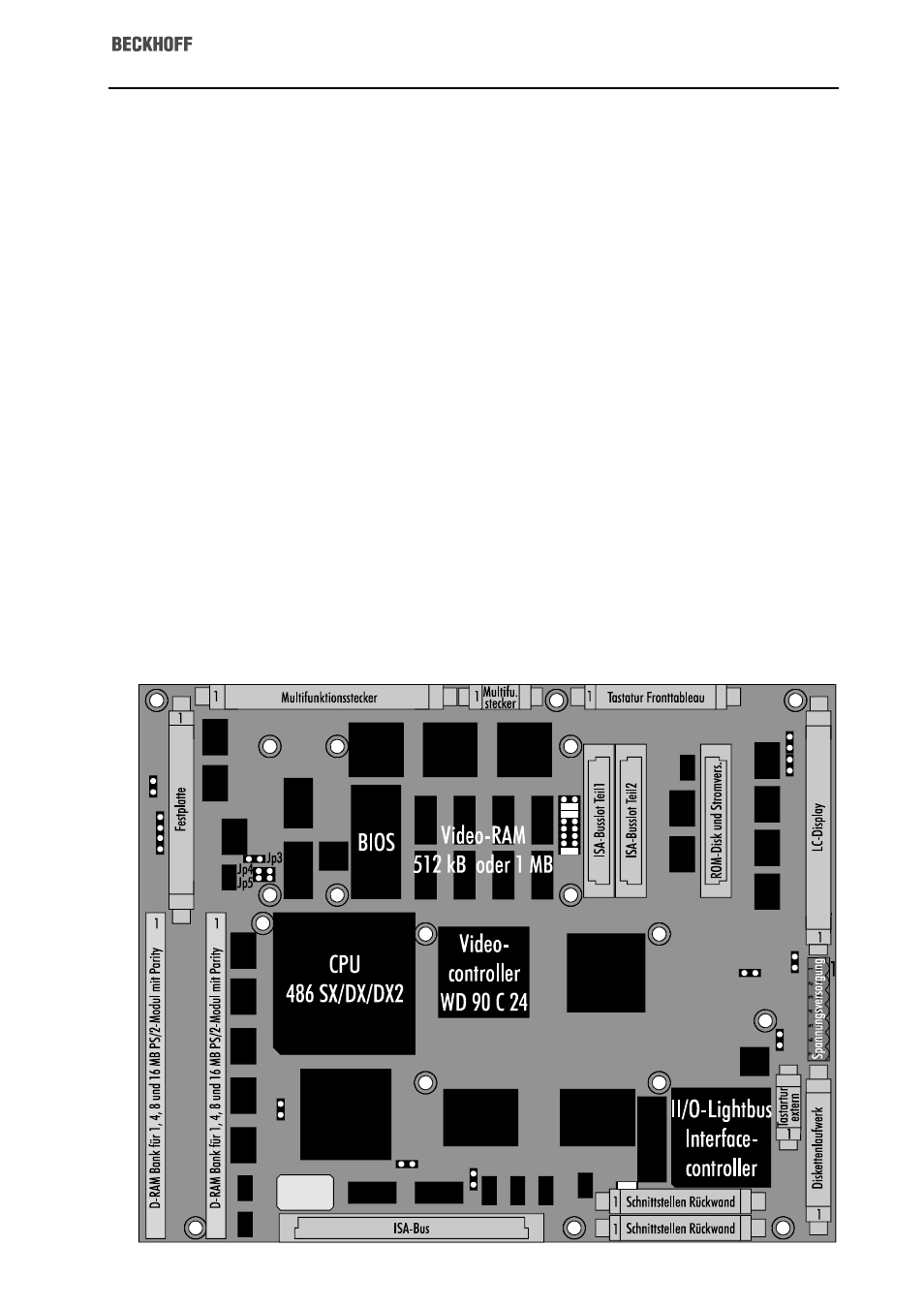

'DV 0DLQERDUG
Auf dem an der Rückwand befestigten Chassis befinden sich das Netzteil und
das Mainboard. Bei dem Mainboard handelt es sich um ein 486 ISA-Bus Board
mit diversen integrierten Komponenten:
- II/O-Lightbus Interface
- Floppy- und Festplattencontroller
- Serielle und parallele Schnittstellen
- Video Controller inklusive 512 kB oder 1 MB Video-RAM
- LCD Interface
- Tastaturumschaltung
- Interface für die Sondertasten auf dem Fronttableau
- 3 parallele Ein-/Ausgabe-Bausteine
