'LH $Q]HLJH GHV /&'LVSOD\V
LVW LPPHU IOLPPHUIUHL
([WHUQHU 0RQLWRU
Das im Industrie-PC integrierte LC-Display stellt ein maximale Auflösung von
640 x 480 Bildpunkten mit 256 Farben dar. Dabei ist das Bild stets flimmerfrei.
Die einstellbare Refresh-Rate bezieht sich nur auf einen Monitor, der an der
Rückseite des Gerätes angeschlossen werden kann. Mit welcher Bildwieder-
holfrequenz ihr Monitor bei der gewünschten Auflösung arbeiten kann, erfah-
ren Sie in der zum Monitor gehörenden Anleitung. Der Ausdruck „Interlaced“
steht hier für eine Frequenz von 43,5 Hz.
9LUWXHOOHU %LOGVFKLUP
Sie können auch höhere Auflösungen verwenden als ihr Monitor oder LC-
Display anzeigt. Dazu müssen Sie den Schalter „V. Screen“ für virtuellen Bild-
schirm auf „On“ setzen.
Auf einem virtuellen Bildschirm wird immer nur ein Ausschnitt des Gesamtbil-
des angezeigt. Wenn Sie mit der Maus an den Rand der Anzeige kommen,
verschiebt sich der Ausschnitt in die entsprechende Richtung.
Die Virtuelle-Bildschirm-Funktion des Treibers arbeitet auf Rechnern mit einem
BIOS ab Version 10. Auf älteren Industrie-PCs muß zunächst das BIOS ge-
tauscht werden. Zusammen mit einem Passiv-Farb-LC-Display läßt sich der
virtuelle Bildschirm nur im 16 Farben-Modus betreiben.
)HKOHU EHLP :LQGRZVVWDUW
Wenn Sie eine Auflösung einstellen, die ihr Display nicht anzeigen kann, und
dabei die Funktion des virtuellen Bildschirms ausgeschaltet haben, erhalten Sie
beim Neustart von Windows die Fehlermeldung:
This display driver does not support your display configuration.
Use Windows Setup to select a different display type.

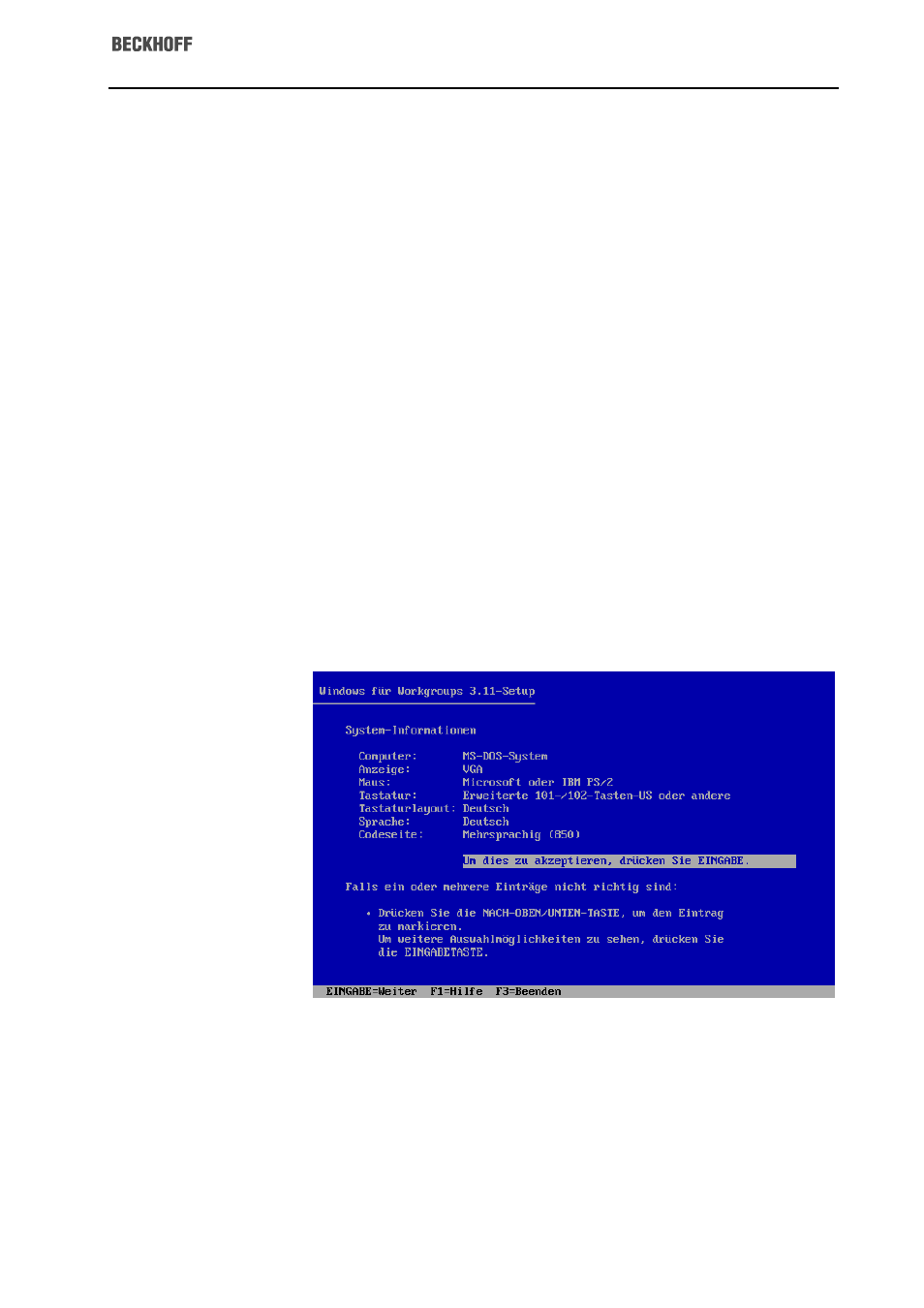

&'?:,1'2:6
6(783
Um den Fehler zu beheben, müssen Sie unter DOS in das Windows Verzeich-
nis wechseln und dort SETUP aufrufen.
$Q]HLJH :'
[[ 6PDOO )RQW
YRUKDQGHQH 7UHLEHU EHKDOWHQ
:,1
Gehen Sie mit der Cursor-aufwärts-Taste zum Feld „Anzeige:“, drücken Sie
Enter und wählen Sie den Eintrag „WD24 640x480x256(Small Font)“. Dann
drücken Sie wiederum Enter, um die Auswahl zu bestätigen.
Bewegen Sie den grauen Balken dann mit der Cursor-abwärts-Taste auf die
Zeile „Um dies zu akzeptieren, drücken Sie EINGABE“ und drücken Sie Enter.
Sie werden dann gefragt, ob Sie die notwendigen Treiber neu installieren oder
die bereits installierten benutzen wollen. Drücken Sie hier Enter, um die vor-
handenen Treiber zu behalten.
Es dauert dann einige Sekunden bis Sie zurück zum DOS-Prompt gelangen.
Danach können Sie Windows mit WIN starten und mit dem Video-Changer die
gewünschten Einstellungen vornehmen.
