Betriebsanleitung
Control Panel CP6003
CP6003

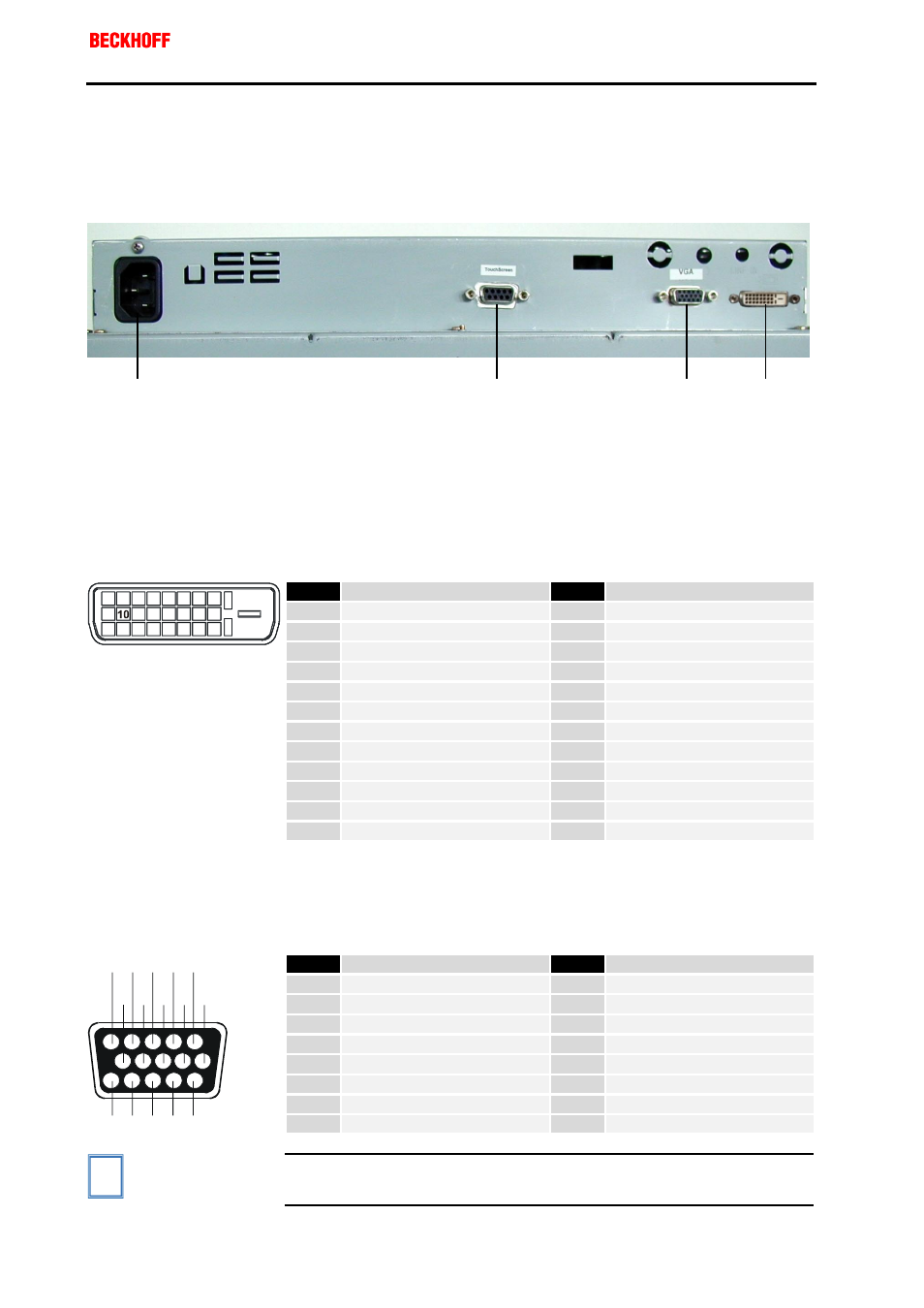

Anschlüsse
Die Anschlüsse befinden sich auf der Rückseite des Control Panels (siehe
Foto unten).
1. Spannungsversorgung 100-240 V AC
Spannungsversorgung
Schließen Sie Ihre externe Spannungsversorgung (100-240V AC 50-60Hz)
an diesen Kaltgerätestecker an.
2. Digitaler Video-Anschluß
Digitaler Video-Anschluß
Falls Ihr PC mit einer digitalen Grafikkarte ausgestattet ist, können Sie ihn
mit einem Digital 24-Pin DVI-Signalkabel an diesen DVI-Signaleingang
anschließen.
PIN
Signalbelegung
PIN
Signalbelegung
1
TMDS Daten 2-
13
TMDS Daten 3+
2
TMDS Daten 2+
14
Spannung +5V
3
TMDS Daten 2/4 Schirm
15
Masse (für +5V)
4
TMDS Daten 4-
16
Stecker-Einsteckerkennung
5
TMDS Daten 4+
17
TMDS Daten 0-
6
DDC Takt
18
TMDS Daten 0+
7
DDC Daten
19
TMDS Daten 0/5 Schirm
8
Nicht belegt
20
TMDS Daten 5-
9
TMDS Daten 1-
21
TMDS Daten 5+
10
TMDS Daten 1+
22
TMDS Schirm Takt
11
TMDS Daten 1/3 Schirm
23
TMDS Takt+
1 2 3 4 5 6 7 8
9
11 12 13 14 15 16
17 18 19 20 21 22 23 24
12
TMDS Daten 3-
24
TMDS Takt-
3. Analoger Video-Anschluß
Analoger Video-Anschluß
Das Control Panel besitzt einen 15-poligen D-Sub-VGA-Signaleingang, an
dem das VGA-Kabel angeschlossen wird.
Pin
Signal Assignment
Pin
Signal Assignment
1
Videosignal Rot
9
Codierung (kein Stift)
2
Videosignal Grün
10
Synchronisation Masse
3
Videosignal Blau
11
Bildschirm ID Bit 0
4
Bildschirm ID Bit 2
12
Bildschirm ID Bit 1
5
Masse
13
Horizontal-Synchronisation
6
Rot Masse
14
Vertikal-Synchronisation
7
Grün Masse
15
Bildschirm ID Bit 3
1
10 9 8 7 6
2
3
4
5
11
12
13
14
15
8
Blau Masse
i
Hinweis
Sind der analoge und digitale Anschluß gleichzeitig angeschlossen,
wird der Signalinput mit dem
-Menü geregelt.
