Das OSD-Hauptmenü
Bei eingeschaltetem PC können Sie das OSD jederzeit aufrufen. Befindet
sich der PC im Stromsparmodus oder er ist ausgeschaltet, läßt sich das
OSD nicht aufrufen.
Mit dem OSD lassen sich Einstellungen zum Bildschirm schnell und ein-
fach vornehmen.
Um das OSD-Hauptmenü aufzurufen, drücken Sie nur die Taste "Menu".
Der folgende Bildschirm wird angezeigt:

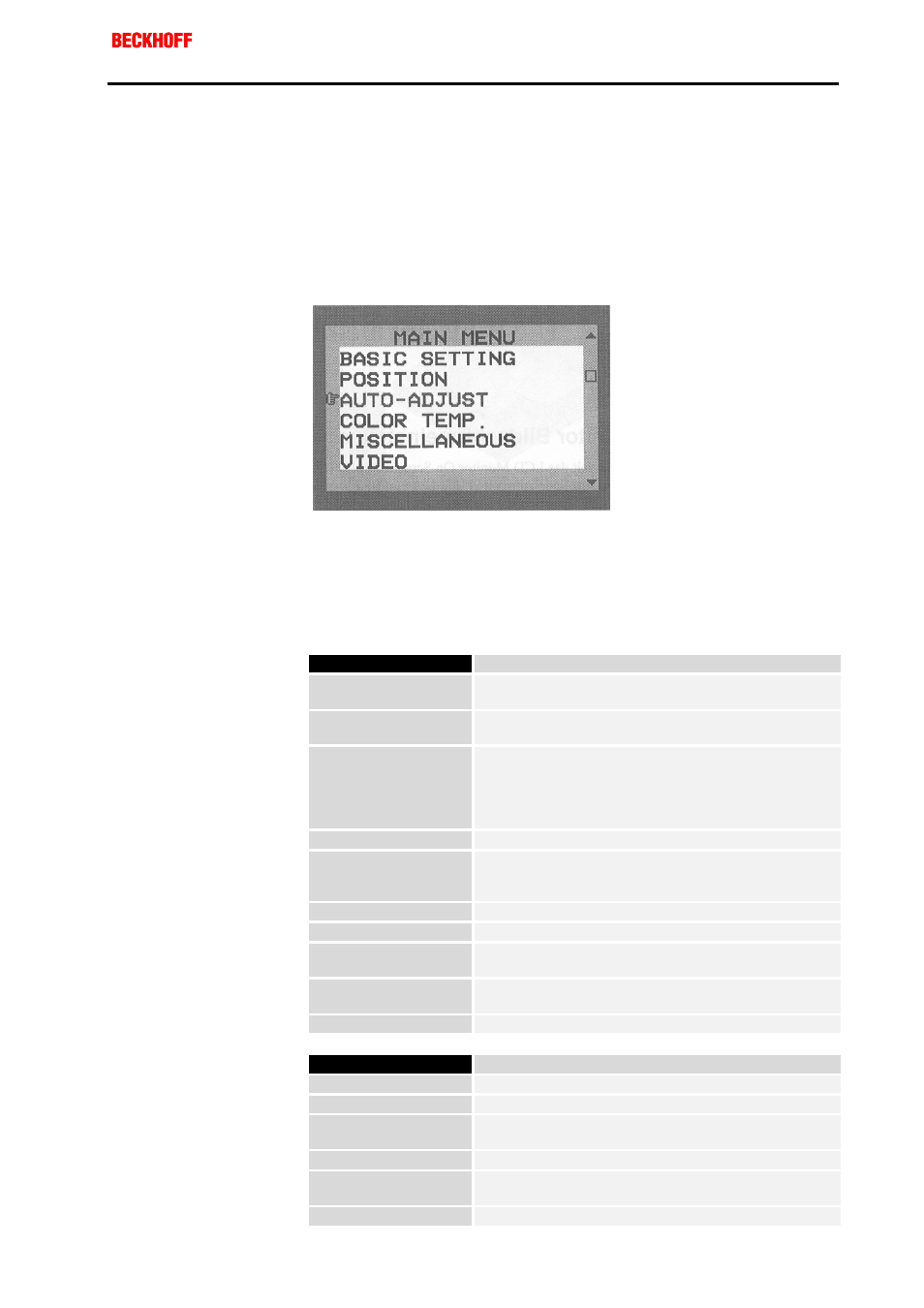

OSD-Hauptmenü
Die Kontrollfunktionen sind in sieben Kategorien, die im Hauptmenü ange-
zeigt sind, unterteilt. Scrollen Sie durch wiederholtes Drücken der Tasten
"Function up" und " Function down" durch die Menüoptionen. Durch Drük-
ken der Tasten "Adjustment up" und "Adjustment down" gelangen Sie in
das Untermenü einer jeden Funktionsgruppe. Jeder Menüpunkt ist im fol-
genden beschrieben.
Main Menu
BASIC SETTING
Zur Einstellung von Kontrast, Helligkeit, Videograd und
Gamma, etc.
POSITION
Zur Einstellung von Anzeigegröße, Position, Takt und
Phase, etc.
AUTO-ADJUST
Zur automatischen Einstellung von Bildqualität und
Bildausrichtung. Es wird angeraten, diese Funktion
unter Windows oder ähnlichen Umgebungen zu be-
nutzen. (Diese Funktion ist in den Interlaced-
Betriebsarten wirkungslos)
COLOR TEMP.
Zur Einstellung von angezeigten Farben
MISCELLANEOUS
Zur Einstellung von Audio-Lautstärke (keine Funktion),
OSD-Positionen und zur Einholung von Informationen
zu den Anzeigearten
VIDEO
Wahl von S-Video oder CVBS-Input Modus (optional)
LANGUAGE
Zur Wahl der Landessprache der Benutzerführung
INPUT PORT
Wahl der Inputsignalquelle PORT1 (VGA) oder
PORT2 (DVI)
RESET
Zum Wiedereinrichtung werkseitiger Standardwerte für
die Anzeigeparameter
EXIT
Beendet das OSD-Menü
Basic Setting
CONTRAST
Zur Einstellung vom Kontrastwert der Anzeige
BRIGHTNESS
Zur Einstellung vom Helligkeitswert der Anzeige
VIDEO LEVEL
Zur Wahl des passenden Spannungspegels für das
Eingangssignal
GAMMA
Zur Wahl einer geeigneten Farbdarstellung
FRAME
Zur Wahl unterschiedlicher Randfarben aus 64 Far-
ben, wenn die Anzeige nicht im Vollbild ist
TO MAIN MENU
Kehrt zum Hauptmenü zurück
