Produktbeschreibung
ST103 Digitale Eingänge
Pin
Signal
01
Digitaler Eingang 01 (24V DC) – Grüne LED 01
02
Digitaler Eingang 02 (24V DC) – Grüne LED 02
03
Digitaler Eingang 03 (24V DC) – Grüne LED 03
04
Digitaler Eingang 04 (24V DC) – Grüne LED 04
05
Digitaler Eingang 05 (24V DC) – Grüne LED 05
06
Digitaler Eingang 06 (24V DC) – Grüne LED 06
07
Digitaler Eingang 07 (24V DC) – Grüne LED 07
08
Digitaler Eingang 08 (24V DC) – Grüne LED 08
09
Digitaler Eingang 09 (24V DC) – Grüne LED 09
10
Digitaler Eingang 10 (24V DC) – Grüne LED 10
11
Digitaler Eingang 11 (24V DC) – Grüne LED 11
ST 103
Digitale Eingänge
12
Digitaler Eingang 12 (24V DC) – Grüne LED 12
ST104 Digitale Eingänge
Pin
Signal
01
Digitaler Eingang 13 (24V DC) – Grüne LED 13
02
Digitaler Eingang 14 (24V DC) – Grüne LED 14
03
Digitaler Eingang 15 (24V DC) – Grüne LED 15
04
Digitaler Eingang 16 (24V DC) – Grüne LED 16
05
Digitaler Eingang 17 (24V DC) – Grüne LED 17
06
Digitaler Eingang 18 (24V DC) – Grüne LED 18
07
Digitaler Eingang 19 (24V DC) – Grüne LED 19
08
Digitaler Eingang 20 (24V DC) – Grüne LED 20
09
Digitaler Eingang 21 (24V DC) – Grüne LED 21
10
Digitaler Eingang 22 (24V DC) – Grüne LED 22
11
Digitaler Eingang 23 (24V DC) – Grüne LED 23
ST 104
Digitale Eingänge
12
Digitaler Eingang 24 (24V DC) – Grüne LED 24

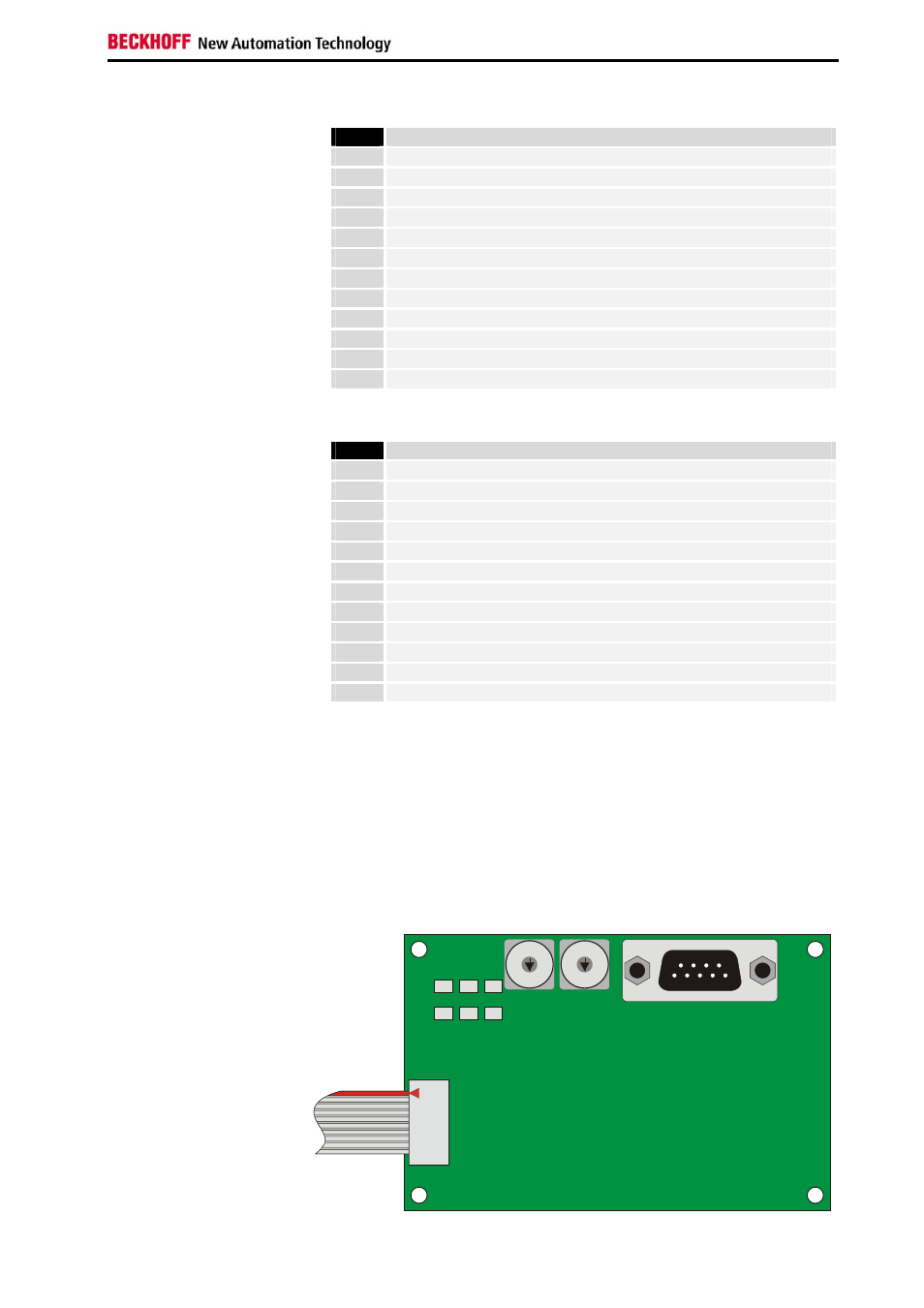

Einstellen der Stationsadresse
Einstellung der
Stationsadressen
Die Einstellung der Stationsadresse erfolgt über die Drehschalter auf der
integrierten Feldbusbriefmarke PB-STAMP_1. Die Stationsadresse ist im
Bereich von 00 bis 99 einstellbar. Zu beachten ist, dass standardmäßig die
Einstellung „00“ dem Profibus-Master vergeben wird, diese sollte nicht dem
Tastaturmodul zugeordnet werden. Der Profibusanschluss, die
Adresswahlschalter und die LEDs sind auf der Rückseite des
Tastaturmoduls frei zugänglich.
Adresswähler
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
x10
x1
Adresswahlschalter
Profibusanschluss
D100 D105 D104
D102
D101
KBUS
C9900-M912
7
