Grundlagen
BK52x0
17
Die Zuordnung unterscheidet vier Gruppen:
Funktionstyp des Kanals
Zuordnungsstufe
1.
Analoge Ausgänge
Byteweise Zuordnung
2.
Digitale Ausgänge
bitweise Zuordnung
3.
Analoge Eingänge
Byteweise Zuordnung
4
Digitale Eingänge
bitweise Zuordnung
Analoge Ein/Ausgänge stehen stellvertretend für andere komplexe mehr-
byte Signal – Busklemmen.
Die Aufteilung des Prozeßabbildes im Buskoppler im Überblick:
Ausgangsdaten im
Buskoppler
A0
...
byteorientierte Daten
...
Ax
Ax+1
bitorientierte Daten
Ax+y
Eingangsdaten im
Buskoppler
E0
...
byteorientierte Daten
...
Ex
Ex+1
...
bitorientierte Daten
...
Ex+y

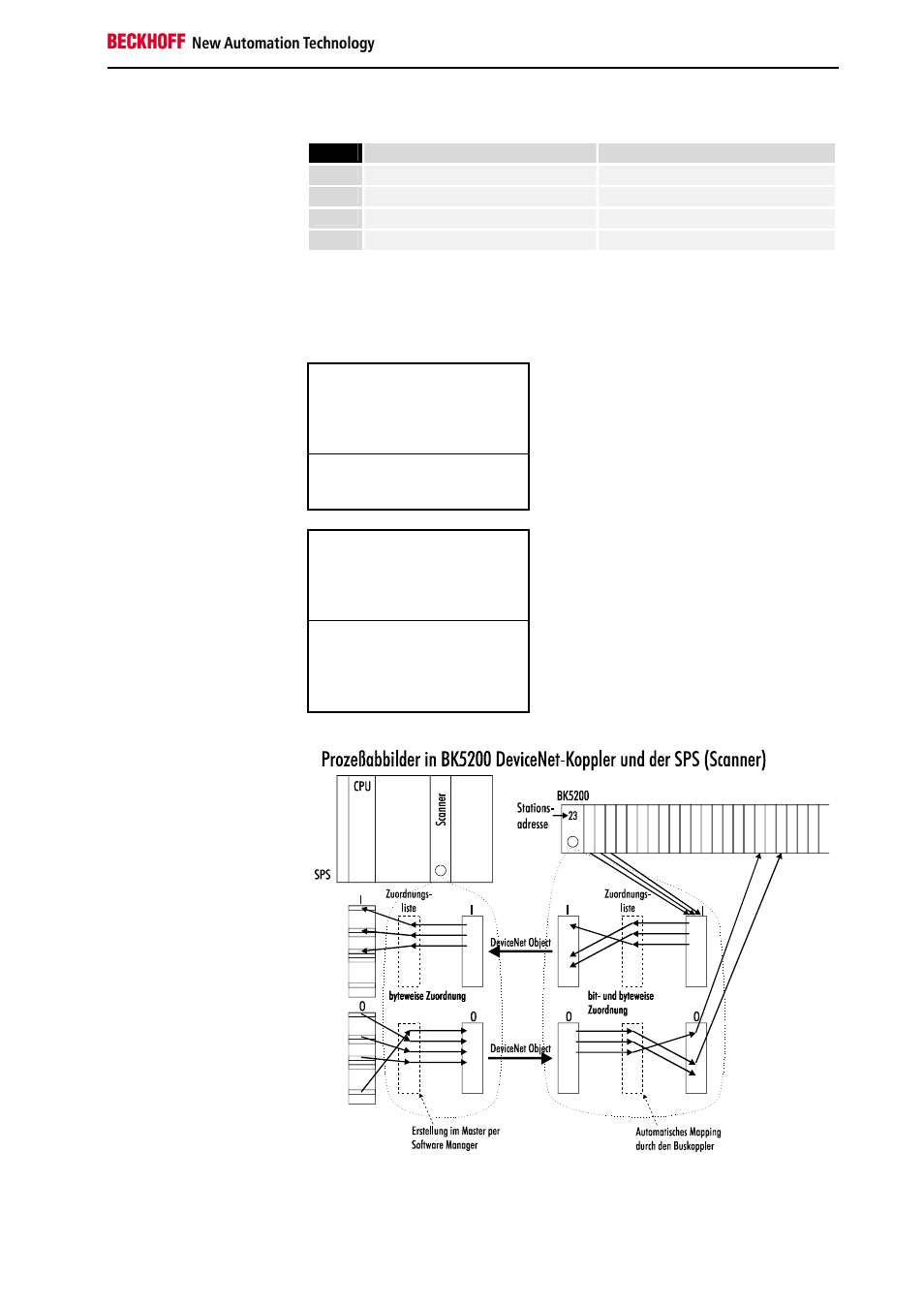

Der Weg von den E/As zum
Prozeßabbild im DeviceNet
Datenkonsistenz
Daten bezeichnet man als konsistent, wenn sie inhaltlich zusammengehö-
ren. Inhaltlich gehören zusammen: 1. das High - und das Low - Byte eines
Analogwertes (Wortkonsistenz), 2. Kontroll/Statusbyte und das dazugehö-
rige Parameterwort für den Zugriff auf die Register. Die Datenkonsistenz ist
