Grundlagen
8
BK8000
K-Bus Kontakte
6 Kontakte an der Seite
Zur Verbindung zwischen dem Buskoppler und den Busklemmen besitzt
der Buskoppler Goldkontakte an der rechten Seite. Durch das Aneinander-
stecken der Busklemmen kontaktieren die Goldkontakte automatisch die
Verbindung zwischen den Busklemmen. Die Spannungsversorgung der K-
Bus-Elektronik in den Busklemmen und der Datenaustausch zwischen dem
Buskoppler und den Busklemmen übernimmt der K-Bus. Ein Teil des Da-
tenaustauschs findet über eine Ringstruktur innerhalb des K-Bus statt. Das
Auftrennen des K-Bus, beispielsweise durch Ziehen einer der Busklem-
men, öffnet den Ring. Ein Datenaustausch ist nicht mehr möglich. Beson-
dere Mechanismen ermöglichen den Buskoppler jedoch die Unterbre-
chungsstelle zu lokalisieren und anzuzeigen.
Potentialtrennung
3 Potentialgruppen:
Feldbus
K-Bus
Peripherieebene
Die Buskoppler arbeiten mit drei unabhängigen Potentialgruppen. Die Ver-
sorgungsspannung speist die K-Bus-Elektronik im Buskoppler und den K-
Bus selbst. Aus der Versorgungsspannung wird weiter die Betriebsspan-
nung für den Betrieb des Feldbusses erzeugt.
Anmerkung: Alle Busklemmen haben eine galvanische Trennung zum K-
Bus. Der K-Bus ist dadurch vollständig galvanisch gekapselt.

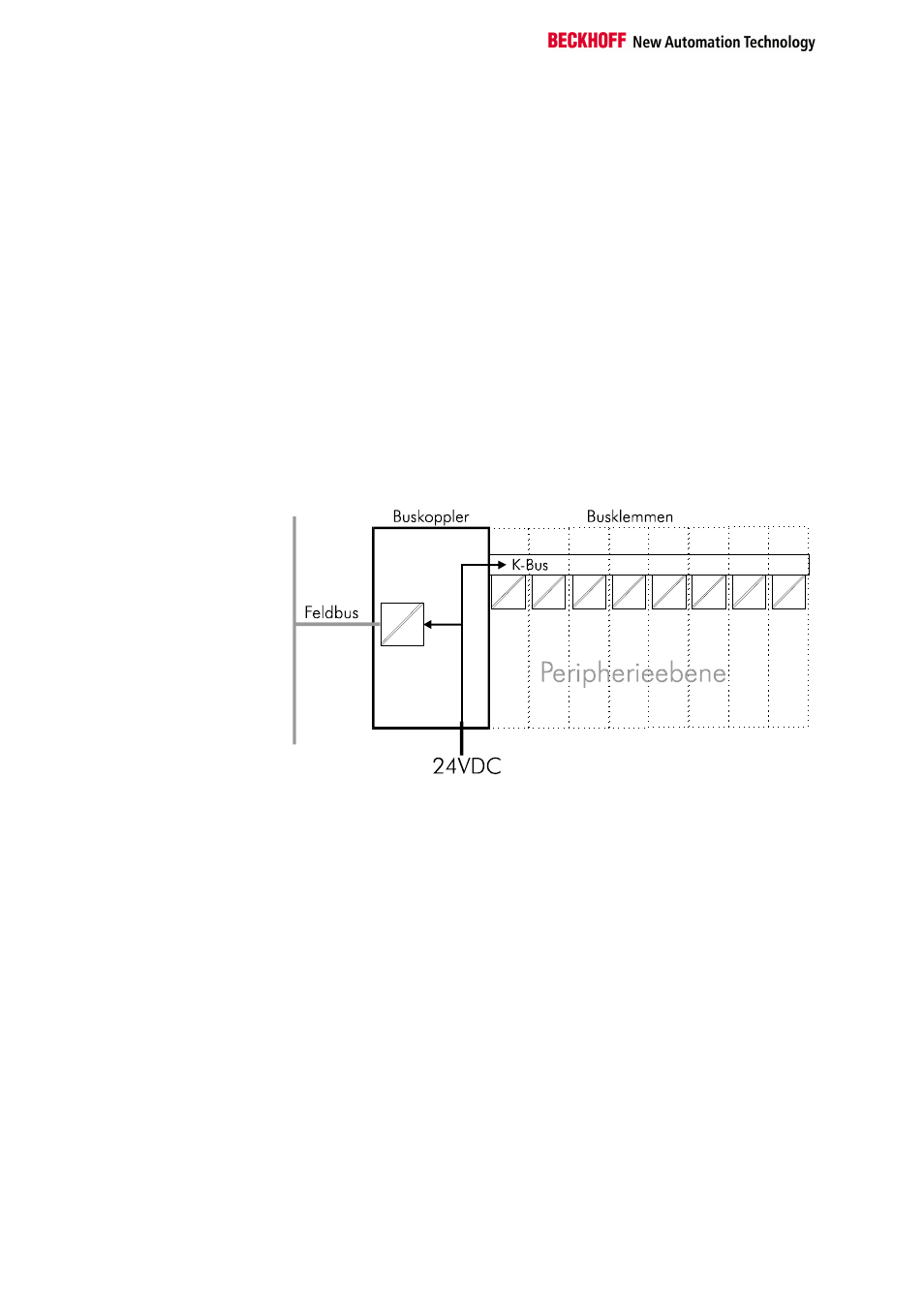

Aufbau der Potentialebenen
im Busklemmen - System
