Grundlagen
9
BC2000
Potentialtrennung
3 Potentialgruppen:
Feldbus
K-Bus
Peripherieebene
Die Busklemmen Controller arbeiten mit drei unabhängigen Potentialgrup-
pen. Die Versorgungsspannung speist galvanisch getrennt die K-Bus- E-
lektronik im Busklemmen Controller und den K-Bus selbst. Aus der Versor-
gungsspannung wird weiter die Betriebsspannung für den Betrieb des
Feldbus erzeugt.
Anmerkung: Alle Busklemmen haben eine galvanische Trennung zum K-
Bus. Der K-Bus ist dadurch vollständig galvanisch gekapselt.

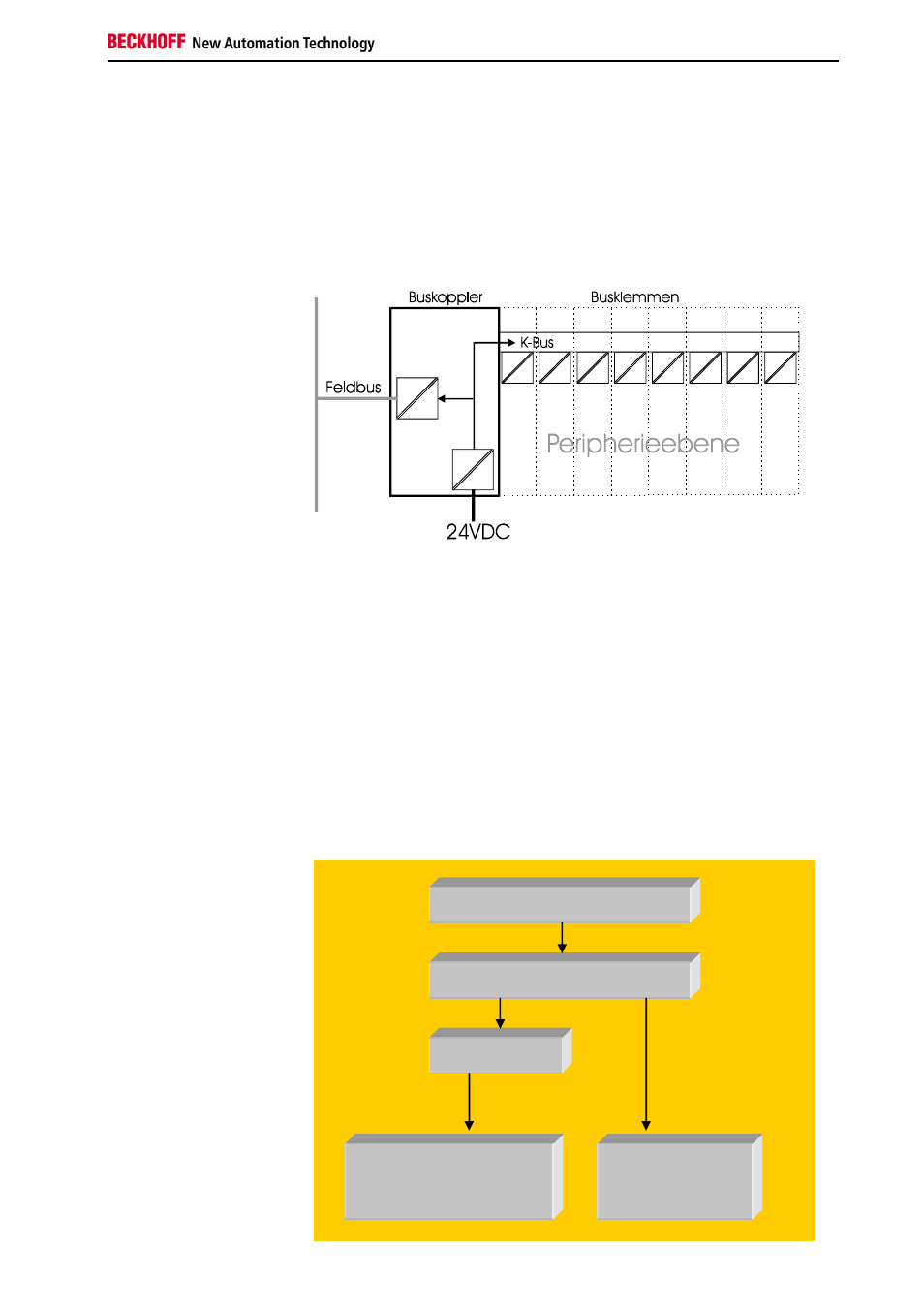

Aufbau der Potentialebenen
im Busklemmen - System
Die Betriebsarten des Busklemmen Cont-
rollers
Nach dem Einschalten überprüft der Busklemmen Controller in einem
„Selbsttest“ alle Funktionen seiner Bauteile und die Kommunikation des K-
Busses. Während dieser Phase blinkt die rote I/O-LED. Nach dem erfolg-
reichen Selbsttest beginnt der Busklemmen Controller die angesteckten
Busklemmen in einem „Busklemmentest“ zu testen und liest die Konfigura-
tion ein. Aus der Konfiguration der Busklemmen entsteht eine interne, von
außen nicht zugängliche, Aufbauliste. Für den Fall eines Fehler geht der
Busklemmen Controller in den Betriebszustand „STOP“. Nach dem fehler-
freien Hochlauf geht der Busklemmen Controller in den Zustand „Feldbus-
start“.
Anlaufverhalten des
Busklemmen Controllers
Power On Selbsttest
Busklemmentest
Aufbauliste
PLC Start / Kom-
munikatonsstart
Stop
OK
Fehler
