Grundlagen
13
BC2000
zur Fehleranzeige. Die rote LED blinkt mit zwei unterschiedlichen Fre-
quenzen. Der Fehler ist in folgender Weise in dem Blinkcode verschlüsselt:

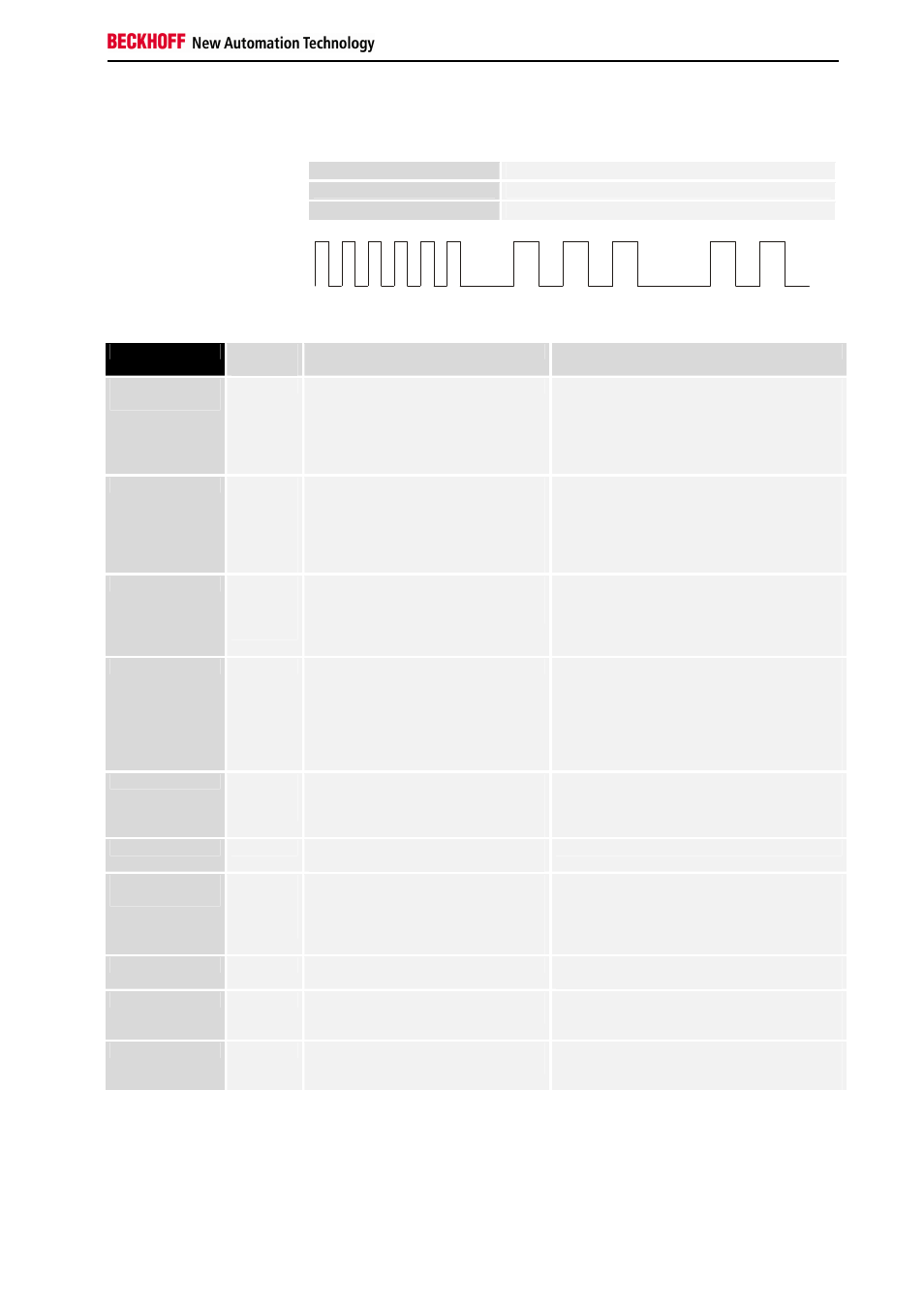

Blinkcode
schnelles Blinken
Start des Fehlercodes
erste langsame Sequenz
Fehlerart
zweite langsame Sequenz
Fehlerstelle
Start des Fehlercodes
Fehlerart
Fehlerstelle
Fehlercode
Fehler-
argument
Beschreibung
Abhilfe
Ständiges, kon-
stantes Blinken
EMV Probleme
- Spannungsversorgung auf Unter- oder Ü-
berspannungsspitzen kontrollieren
- EMV Maßnahmen ergreifen
- Liegt ein K-Bus Fehler vor, kann durch er-
neutes Starten (Aus- und Wiedereinschalten
des Koppler) der Fehler lokalisiert werden
1 Impuls
0
1
2
EEPROM-Prüfsummenfehler
Überlauf Inline-Code-Buffer
Unbekannter Datentyp
- Herstellereinstellung mit der KS2000 setzen
- Weniger Klemmen stecken, bei program-
mierter Konfiguration zu viele Einträge in der
Tabelle
- Software-Update des Kopplers notwendig
2 Impulse
0
n (n > 0)
Programmierte Konfiguration
falscher Tabelleneintrag / Buskoppler
Tabellenvergleich (Klemme n) falsch
- Programmierte Konfiguration auf Richtigkeit
überprüfen
- Falscher Tabelleneintrag / Buskoppler
3 Impulse
0
Klemmenbus Kommandofehler
- Keine Klemme gesteckt, Klemmen anhän-
gen
- Eine der Klemmen ist defekt, angehängte
Klemmen halbieren und prüfen ob der Fehler
bei den übrigen Klemmen noch vorhanden ist.
Dies weiter durchführen bis die defekte
Klemme lokalisiert ist.
4 Impulse
0
n
Klemmenbus Datenfehler
Bruchstelle hinter Klemme n
- Prüfen ob die n+1 Klemme richtig gesteckt
ist, gegebenenfalls tauschen.
- Kontrollieren ob die Endklemme 9010 ge-
steckt ist
5 Impulse
n
Klemmenbus Fehler bei Register-
kommunikation mit Klemme n
Klemme n austauschen
9 Impulse
0
n
Checksummenfehler im Programm-
flash
Die Klemme n stimmt nicht mit der
Konfiguration, die beim Erstellen des
Bootprojektes existierte überein
- Herstellereinstellung mit der KS2000 setzen
- Herstellereinstellung mit der KS2000 setzen,
damit wird das Bootprojekt gelöscht
14 Impulse
n
n Klemme hat das falsche Format
- Koppler erneut Starten, falls der Fehler
erneut auftritt die Klemme tauschen
15 Impulse
n
Anzahl der Klemmen stimmt nicht
mehr
- Koppler erneut Starten, tritt der Fehler da-
nach nochmals auf, Herstellereinstellungen
mit der KS2000 Software setzen
16 Inpulse
n
Länge der K-Bus Daten stimmt nicht
mehr
- Koppler erneut Starten, tritt der Fehler da-
nach nochmals auf, Herstellereinstellungen
mit der KS2000 Software setzen
Fehlerstelle
Die Anzahl der Impulse zeigt die Position der letzten Busklemme vor dem
Fehler an. Passive Busklemmen, wie zum Beispiel eine Einspeiseklemme,
werden nicht mitgezählt.
Durch die Beseitigung des Fehlers beendet der Busklemmen Controller die
Blinksequenz nicht. Der Betriebszustand des Busklemmen Controllers:
