Stecker, Kabel und Schalter
Die Physik der Übertragung
Die physikalische Datenübertragung ist in der PROFIBUS-Norm definiert. Siehe PROFIBUS Schicht 1 (Physical
Layer).
Der Einsatzbereich eines Feldbus - Systems wird wesentlich durch die Wahl des Übertragungs- Mediums und der
physikalischen Busschnittstelle bestimmt. Neben den Anforderungen an die Übertragungssicherheit sind die
Aufwendungen für Beschaffung und Installation des Buskabels von entscheidender Bedeutung. Die PROFIBUS-
Norm sieht daher verschiedene Ausprägungen der Übertragungstechnik unter Beibehaltung eines einheitlichen
Busprotokolls vor.
Kabelgebundene Übertragung: Diese Version, gemäß dem US-Standard EIA RS-485, wurde als Grundversion für
Anwendungen im Bereich der Fertigungstechnik, Gebäudeleittechnik und Antriebstechnik festgelegt. Es wird ein
verdrilltes Kupferkabel mit einem Leiterpaar verwendet. Die Abschirmung kann in Abhängigkeit des beabsichtigten
Einsatzgebietes (EMV-Gesichtspunkte beachten) entfallen.
Kabelbedingte Störungen
Es stehen zwei Leitungstypen mit unterschiedlichen Höchstleitungslängen zur Verfügung, siehe Tabelle „RS485“. Die
Belegung des Steckverbinders und die Verdrahtung ist unten im Bild dargestellt. Beachten Sie die besonderen
Anforderungen an das Datenkabel bei Baud-Raten von mehr als 1,5 MBaud. Das richtige Kabel ist
Grundvoraussetzung für den störungsfreien Betrieb des Bussystems. Bei der Verwendung eines einfachen 1,5
MBaud-Kabels kann es durch Reflexionen und zu großer Dämpfung zu erstaunlichen Phänomenen kommen. Das
kann zum Beispiel sein: eine beliebige Station ist ohne Verbindung und durch Abziehen der benachbarten Station
nimmt diese die Verbindung wieder auf. Oder es kommt zu Übertragungsfehlern, wenn ein bestimmtes Bitmuster
übertragen wird. Das kann bedeuten, das der PROFIBUS ohne Funktion der Anlage störungsfrei arbeitet und nach
dem Hochlauf zufällig Busfehler meldet. Die Reduzierung der Baud-Rate (< 93,75 kBaud) beseitigt das geschilderte
Fehlerverhalten.
Führt die Verringerung der Baud-Rate nicht zur Beseitigung des Fehlers, liegt in häufigen Fällen ein
Verdrahtungsfehler vor. Die beiden Datenleitungen sind an einem oder mehreren Steckern gedreht oder die
Abschlusswiderstände sind nicht eingeschaltet oder an falschen Stellen aktiviert.
Hinweis
Mit den vorkonfektionierten Kabeln von Beckhoff vereinfacht sich die Installation erheblich.
Verdrahtungsfehler werden vermieden und die Inbetriebnahme führt schneller zum Erfolg.
Das Programm umfasst Feldbuskabel, Stromversorgungskabel und Sensorkabel sowie
Zubehör wie Abschlusswiderstände und T-Stücke. Ebenso sind jedoch auch
Feldkonfektionierbare Stecker und Kabel erhältlich.
PROFIBUS-Anschluss der Feldbus Box Module
Die M12 Buchse ist invers kodiert und besitzt 5 Kontaktstifte. Stift 1 ist überträgt 5 V
DC
und Stift 3 GND für den
aktiven Abschlusswiderstand. Diese dürfen auf keinen Fall für andere Funktionen missbraucht werden, da dies zu
Zerstörung des Gerätes führen kann. Stift 2 und Stift 4 übertragen die Signale des PROFIBUS. Diese dürfen auf
keinen Fall getauscht werden, da sonst die Kommunikation gestört ist. Stift 5 überträgt den Schirm der kapazitiv mit
der Grundfläche der Feldbus Box verbunden ist.

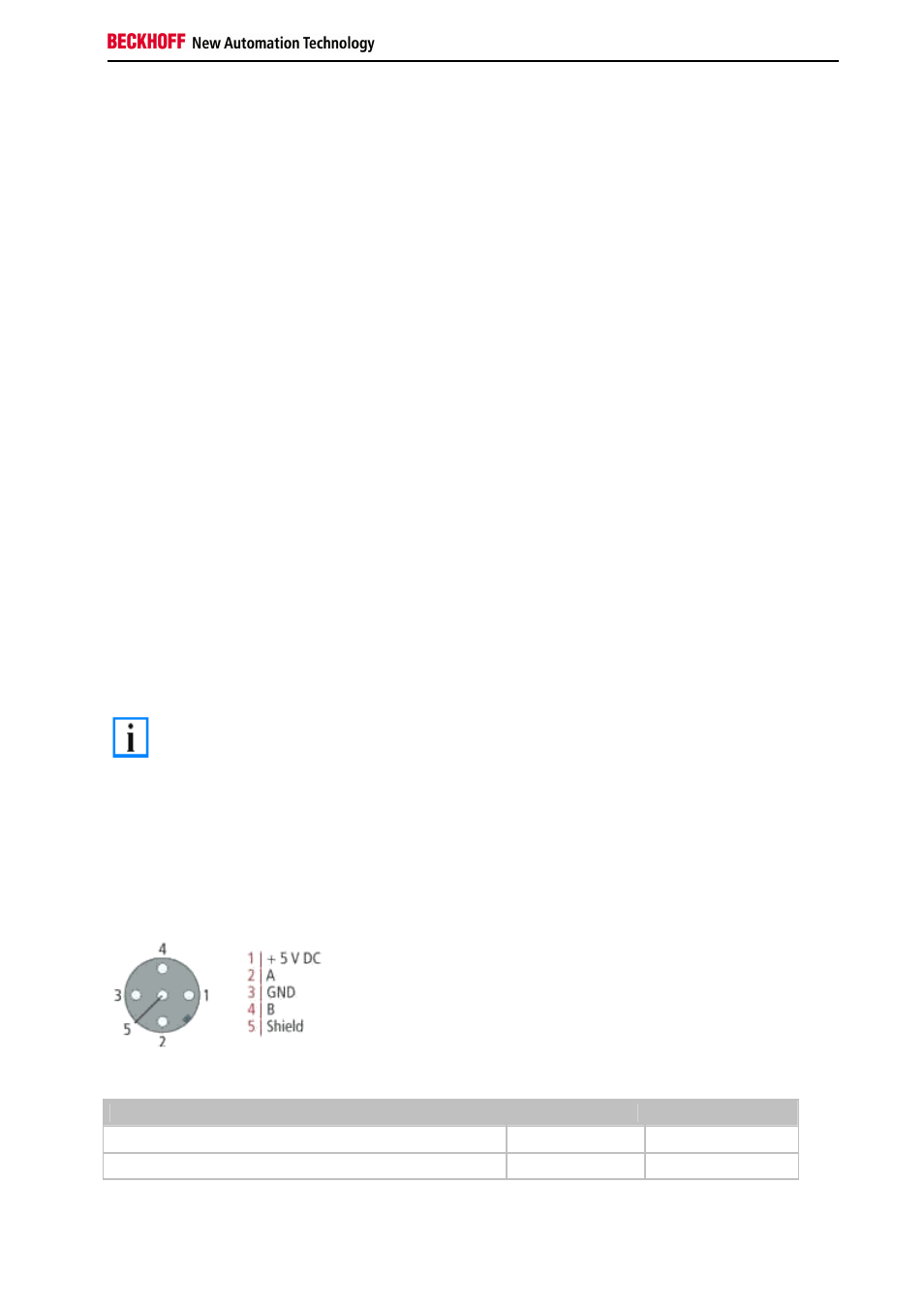

Pinbelegung PROFIBUS-Buchse
Leitungsfarben PROFIBUS
PROFIBUS-Leitung M12 D-Sub
B rot Stift 4 Stift 3
A grün Stift 2 Stift 8
